Wat is Stripline en microfilmlijn in PCB?

Tag# RT/duroid 5880 Tag# Rogers 5870

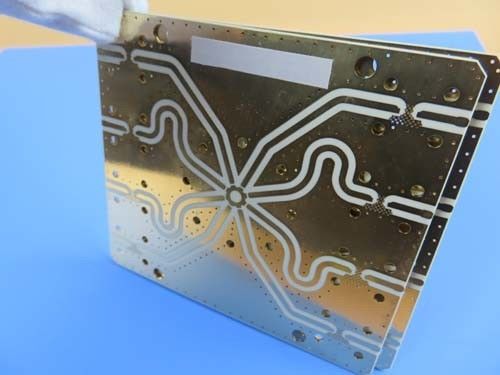

Rogers het glas microfiber versterkte PTFE samenstellingen van RT/duroid 5870 en 5880 wordt ontworpen voor veeleisende stripline en microfilmkringstoepassingen.

Vandaag leren wij welke stripline en microfilmlijn is.

Stripline: een gestreepte lijn wordt die gangen in de binnenlaag en begraven binnen PCB, zoals hieronder getoond

Het bruine deel is de leider, is het groene deel PCB-diëlektrisch isoleren, is stripline de lintdraad ingebed tussen de twee lagen leiders.

Omdat stripline tussen twee lagen leiders wordt ingebed, is zijn elektrisch veld distributie tussen twee leiders (vliegtuigen) die het verpakken, en straalt geen energie uit of door externe straling gestoord. maar omdat het allen door diëlektrisch (de diëlektrische constante is groter dan 1) wordt omringd, wordt het signaal overgebracht langzamer in stripline dan in microfilmlijn!

Microfilmlijn: een strooklijn maakte aan de oppervlakte van een PCB-laag vast, zoals hieronder getoond

Het bruine deel is de leider, is het groene deel PCB-diëlektrisch isoleren, en het bruine blok is hierboven de microfilmlijn.

Het lichtgroene deel is epoxy organisch materiaal.

Aangezien één kant van de microfilmlijn aan de lucht wordt blootgesteld (die kan straling rond vormen of door straling rond het) worden gestoord, en de overkant verbonden is aan PCB-diëlektrisch isoleren, wordt het elektrische die veld door het wordt gevormd verdeeld in de lucht. Het andere deel wordt verdeeld in het isolerende middel van PCB. Zijn opmerkelijk voordeel is dat de snelheid van de signaaltransmissie in de microfilmlijn sneller is dan dat in stripline.

Conclusie

1. De microfilmlijn is een gestreepte die draad (signaallijn) van het grondvliegtuig wordt gescheiden met diëlektrisch. Als de dikte, de breedte, en de afstand tussen de lijn en het grondvliegtuig controleerbaar zijn, is zijn kenmerkende impedantie ook controleerbaar.

2. Stripline is een lijn van de koperstrook in het midden van diëlektrisch tussen twee lagen van geleidend vliegtuig wordt geplaatst dat. Als de dikte en de breedte van de lijn, de diëlektrische constante van het middel en de afstand tussen de twee geleidende vliegtuigen controleerbaar zijn, dan is de kenmerkende impedantie van de lijn ook controleerbaar.

Impedantieberekening van microfilm en Striplines:

a. microfilmlijn Z = {87/[sqrt (Er+ 1,41)]} ln [5,98 H (0,8 W+T)]

Onder hen, is W de lijnbreedte, is T de koperdikte van de lijn, is H de afstand van de lijn aan het verwijzingsvliegtuig, en ER is de diëlektrische constante van het PCB-plaatmateriaal. Deze formule moet bij 0,1 worden toegepast<>

b. stripline Z = [60/sqrt (ER)] ln {4H/[0.67π (T +0.8W)]}

Onder hen, is H de afstand tussen de twee verwijzingsvliegtuigen, en de lijn wordt gevestigd in het midden van de twee verwijzingsvliegtuigen. Deze formule moet in W/H worden toegepast<0>
