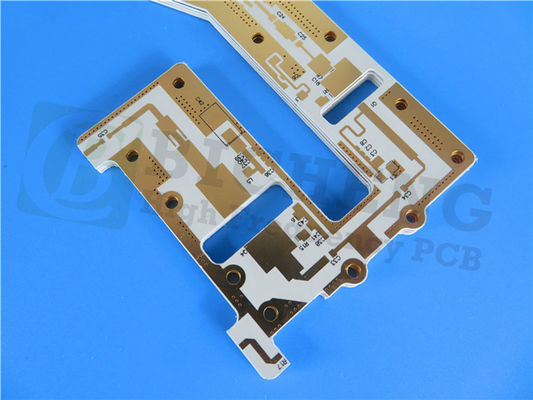

DiClad 527 High Frequency PCB multilayer 20mil 0.508mm met onderdompeling goud

DiClad 527Hoge frequentiePCB's

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Substraat Inleiding

Rogers DiClad 527-laminaten zijn samengestelde materialen die zijn versterkt met geweven glasvezel voor gebruik als substraat in printplaten.Deze laminaatmateriaal bevat een hoger aandeel glasvezelversterking dan PTFEDeze zorgvuldig gebalanceerde verhouding resulteert in een breder bereik van dielektrische constante (Dk) en verbeterde dimensionale stabiliteit en registratie.

Standaardpaneelgroottes voor DiClad 527:

18" x 12" (457 x 305mm)

18" x 24" (457 x 610mm)

Standaarddiktes voor DiClad 527:

0.020" (0,508 mm) met een tolerantie van +/- 0,0020"

0.030" (0,762 mm) met een tolerantie van +/- 0,0020"

0.060" (1.524 mm) met een tolerantie van +/- 0,0020"

Standaardbekleding voor DiClad 527:

Elektrodeponeerde koperen folie

1/2 oz. (18 μm)

1 oz. (35 μm)

Voor informatie over andere beschikbare PCB-configuraties, zoals extra diktes, paneldimensies en bekleding, kunt u contact opnemen met onze klantenservice- of verkooptechniekteams.

Belangrijkste kenmerken:

1Dk-bereik: 2,40 tot 2.60

• Laag dissipatiefactor: .0018 bij 10 GHz
• Lage vochtopname

SleutelVoordelen:

1. Stabiel Dk over een breed frequentiebereik

• Lage schakelverliezen bij hoge frequenties
• Minimale prestatieverschillen in omgevingen met een hoge luchtvochtigheid
• Uitstekende dimensionale stabiliteit
• Consistente productprestaties
• Eenvormige elektrische eigenschappen over frequenties
• Betrouwbare mechanische prestaties
• Uitstekende chemische weerstand

Onze PCB-capaciteit (DiClad 527)

Typische toepassingen:

1. Netwerken voor radarvoeding

• Commerciële netwerken met een gefascieerde matrix
• antennes voor basisstations met een laag verlies
• Stelsels voor begeleiding
• Digitale radio-antenne
• Filters, koppelers en LNA's

DiClad 527 gegevensblad
