  • Naam
  • Naam

PCB van 5.0mm tp-1/2 de Raads Alternatieve DK 10 rf van de Hoge Frequentie Gedrukte Kring

MOQ: 1
Prijs: USD 9.99-99.99
Standaardverpakking: Vacuüm
Leveringstermijn: 10 werkdagen
Betaalmethode: T/T, Western Union
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Technologies Limited
Certificering
UL
Modelnummer
OIC-184-V2.54
Aantal Lagen:
2
Glas Epoxy:
Tp-1/2
Definitieve folie:
1 oz
Definitieve hoogte van PCB:
5,0 mm ±0.12
De oppervlakte eindigt:
HASL ALS
De Kleur van het soldeerselmasker:
Zwart
Kleur van Componentenlegende:
Nr
Test:
100% elektrotest vroegere verzending
Min. bestelaantal:
1
Prijs:
USD 9.99-99.99
Verpakking Details:
Vacuüm
Levertijd:
10 werkdagen
Betalingscondities:
T/T, Western Union
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

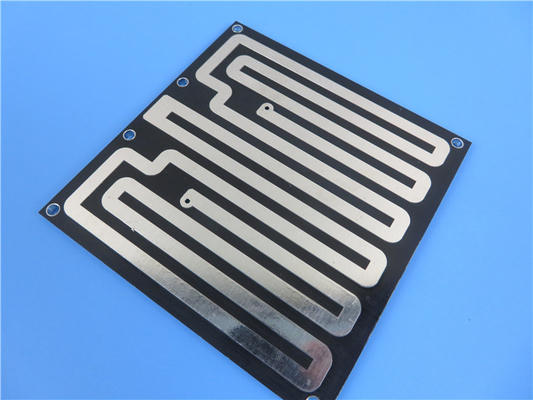

PCB van 5.0mm tp-1/2 de Raads Alternatieve DK 10 rf van de Hoge Frequentie Gedrukte Kring

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Algemene Beschrijving

Dit is een type van microgolfpcb dat op tp-1/2 substraat wordt voortgebouwd van Wangling (DK 10,0). Het is een dubbele laagopeenhoping op 5.0mm laminaat. De oppervlakte eindigt is hete lucht solderend niveau (HASL) met zwart soldeerselmasker. Beide lagen zijn 1 oz koper gebeëindigd. De raad wordt vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elke 20 raad wordt ingepakt voor verzending.



PCB-Specificaties

PCB-GROOTTE 50 x 61mm=1up
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten Nr
LAAGopeenstapeling koper - 17um (0,5 oz) de HOOGSTE laag van +plate
Tp-1/2 5.0mm
koper - 17um (0,5 oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 197 mil/118 mil
Minimum/Maximumgaten: 2,0 mm/6,0 mm
Aantal Verschillende Gaten: 2
Aantal Boorgaten: 8
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: Tp-1/2 5.0mm, DK 10,0
Definitieve externe folie: 1,0 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 5,1 mm ±0.12
PLATEREN EN DEKLAAG
De oppervlakte eindigt Loodvrije HASL
Het soldeerselmasker is van toepassing: Hoogste laag
De Kleur van het soldeerselmasker: Zwart
Het Type van soldeerselmasker: LPI
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 2.0mm.
FLAMIBILITY CLASSIFICATIE 94V-0
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



PCB van 5.0mm tp-1/2 de Raads Alternatieve DK 10 rf van de Hoge Frequentie Gedrukte Kring 0



Typische Toepassingen

1.Aircraft de Systemen van het botsingsvermijden

2.GPS antennes

3.Microstrip flardantennes

4.Passive componenten (filters, koppelingen, machtsverdelers)

5.Satellite componenten



Typische Waarde van tp-1/2

Naam Beproevingsomstandigheid Eenheid Waarde
Dichtheid Normale staat g/cm3 1.0~2.9
Vochtigheidsabsorptie Onderdompeling in gedistilleerd water van 20±2℃ 24 uren % ≤0.02
Schilsterkte In normale staat N/cm ≥6
In het milieu van afwisselende vochtigheid en temperatuur: N/cm ≥4
Werkende Temperatuur High-low temperatuurkabinet ℃ 100~+150 (de Verwerkingstemperatuur zou geen 200℃ moeten overschrijden)
Warmtegeleidingsvermogen -55~288℃ W /m /k 0,6
CTE Temperatuurstijging van 96℃ per uur   < 6="">
Inkrimpingsfactor 2 uren in kokend water % 0,0004
Oppervlakteweerstandsvermogen 500V de Normale staat van gelijkstroom M.Ω ≥1×107
500V de de Constante vochtigheid en temperatuur van gelijkstroom M.Ω ≥1×105
Volumeweerstandsvermogen Normale staat MΩ.cm ≥1×109
Constante vochtigheid en temperatuur   ≥1×106
Oppervlakte diëlektrische sterkte Normale staat Kv/mm ≥1.5
Constante vochtigheid en temperatuur   ≥1.2
Diëlektrische Constante 10GHz εr 3, 6, 9,6, 10,2, 10,5, 11, 16, 20, 22 (±2%) (DK kan worden aangepast)
Dissipatiefactor 10GHz Tgδ (εr 3-11) ≤1×10-3
Tgδ (εr 12-22) ≤1.5×10-3



Andere Beschikbare Hoge Frequentiematerialen

ROGERS RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, ENZ.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC enz.

Rogers TMM4, TMM10, Kappa 438 enz.

PTFE F4B DK2.2, DK2.65

TACONIC TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, TLF-35, RF-60A, RF-60TC, RF-35, RF-35A2, RF-45, TRF-45, RF-10 ENZ.

AD450, AD600, AD1000, TC350 ENZ.
