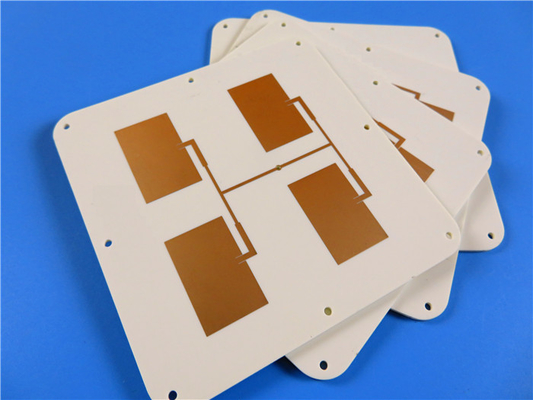

Rogers rf en Microgolfpcb op de Substraten van 60mil 1.524mm AD250C met Onderdompelingsgoud

Producten

Rogers rf en Microgolfpcb op de Substraten van 60mil 1.524mm AD250C met Onderdompelingsgoud

MOQ:	1
Prijs:	USD 9.99-99.99
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T/T
Toeleveringskapaciteit:	50000 stukken per maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-208-V5.9

Grondstof:

AD250C

Definitieve hoogte van PCB:

1.6mm ±0.16

Definitieve externe folie:

De oppervlakte eindigt:

De Kleur van het soldeerselmasker:

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 9.99-99.99

Verpakking Details:

Vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

Levering vermogen:

50000 stukken per maand

Productbeschrijving

Rogers rf en Microgolfpcb op de Substraten van 60mil 1.524mm AD250C met Onderdompelingsgoud

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene Beschrijving

Dit is een type van dubbele PCB van de laag hoge die frequentie op de materialen van de de antennerang van Rogers AD250C met diëlektrische constante van 2,50 en 0,0013 dissipatiefactor wordt voortgebouwd. Het is 60mil dik met 1oz-koper aan beide kanten, geen soldeerselmasker en silkscreen. Het heeft met 90mm door 90mm en onderdompelingsgoud op stootkussens ontworpen. De raad wordt vervaardigd strikt vanaf IPC-klasse-Ii en 100% elektro getest vóór levering. 25 raad is vacuümverpakt voor verzending.

PCB-Specificaties

PCB-GROOTTE	90mm x 90mm=1 stuk
RAADStype	Hoge Frequentiepcb
Aantal Lagen	2 lagen
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	N/A
LAAGopeenstapeling	koper - 35um (1 oz) de hoogste laag van +plate
	AD250C 1.524mm
	koper - 35um (1 oz) de laag van +plate bot
TECHNOLOGIE
Minimumspoor en Ruimte:	80 mil
Minimum/Maximumgaten:	1,0 mm/2,8 mm
Aantal Verschillende Gaten:	2
Aantal Boorgaten:	9
Aantal Gemalen Groeven:	0
Aantal Interne Knipsels:	0
Impedantiecontrole:	nr
Aantal van Gouden vinger:	0
RAADSmateriaal
Glas Epoxy:	AD250C 1.524mm
Definitieve externe folie:	2,0 oz
Definitieve interne folie:	2,0 oz
Definitieve hoogte van PCB:	1,6 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelingsgoud, 73,6%
Het soldeerselmasker is van toepassing:	Beide kanten
De Kleur van het soldeerselmasker:	N/A
Het Type van soldeerselmasker:	N/A
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	N/A
Kleur van Componentenlegende	N/A
Fabrikant Name of Embleem:	N/A
VIA	Geplateerd door gat (PTH), minimumgrootte 1.0mm.
FLAMIBILITY CLASSIFICATIE	94V-0
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

Rogers rf en Microgolfpcb op de Substraten van 60mil 1.524mm AD250C met Onderdompelingsgoud 0

Eigenschappen & Voordelen

1. PTFE zeer met beperkte verliezen en ceramische gevulde samenstelling (0,0014 verliesraaklijn bij 10GHz)

2. Diëlektrische constante (DK) van 2,50 +/0,04

3. Laag profielkoper voor lagere geleidende verliezen

4. Hogere antenneefficiency

5. Lage PIM voor antennetoepassingen

6. De krachtige PCB-mogelijkheden steunen uw onderzoek en ontwikkeling, verkoop en marketing;

7. 16000㎡ workshop; 30000㎡ outputvermogen per maand; 8000 types van PCB's per maand;

8. ISO9001, ISO14001, IATF16949, ISO13485, UL VERKLAARDE FABRIEK.

9. Levering op tijd hoger dan 98%-op-tijd-leveringstarief;

10. Het vermogen van prototypepcb aan het vermogen van de Volumeproductie;

Typische Toepassingen

1.Cellular de antenne van het infrastructuurbasisstation

2. De automobielsystemen van de telematicaantenne

3. Commerciële satelliet radioantenne

PCB-Vermogen (2022)

Parameter	Waarde
Laagtellingen	1-32
Substraatmaterialen	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte	Het vliegen test: 900600mm, Inrichtingstest 460380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht	±0,0059“(0.15mm)
PCB-Dikte	0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm)	±8%
Diktetolerantie (t<0.8mm)	±10%
De Dikte van de isolatielaag	0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor	0,003“ (0.075mm)
Minimumruimte	0,003“ (0.075mm)
Buitenkoperdikte	35µm--350µm (1oz-10oz)
Binnenkoperdikte	17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat	0,0079“ - 0,25“ (0.2mm--6.35mm)
Gebeëindigd (Mechanisch) Gat	0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance	0,00295“ (0.075mm)
(Mechanische) registratie	0,00197“ (0.05mm)
Beeldverhouding	12:1
Het Type van soldeerselmasker	LPI
Min Soldermask Bridge	0,00315“ (0.08mm)
Min Soldermask Clearance	0,00197“ (0.05mm)
Stop via Diameter	0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole	±10%
De oppervlakte eindigt	HASL, HASL ALS, ENIG, Onderdompelingstin, Onderdompelingszilver, OSP, Gouden Vinger, Zuivere gouden geplateerd enz.

Rogers rf en Microgolfpcb op de Substraten van 60mil 1.524mm AD250C met Onderdompelingsgoud 1
