Rogers CLTE-XT Hoge Frequentie PCB 9.4mil 25mil 40mil 59mil keramisch gevuld geweven glas versterkte PTFE printplaten
  • Naam

Rogers CLTE-XT Hoge Frequentie PCB 9.4mil 25mil 40mil 59mil keramisch gevuld geweven glas versterkte PTFE printplaten

MOQ: 1
Prijs: USD20~30
Standaardverpakking: Vacuüm
Leveringstermijn: 5-6 werkdagen
Betaalmethode: T/T / Paypal
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Enterprise Limited
Certificering
UL
Modelnummer
BIC-209-V1.0
Bord Dik:
1,524 mm ± 0,13 mm
Koper dik:
1oz (35µm), 2oz (70µm)
Oppervlakteafwerking:
Onderdompelingsgoud, HASL, onderdompelingszilver, onderdompelingstin, kaal koper, OSP, puur verguld
Kleur soldeermasker:
Groente
Kleur van componentlegenda:
Wit
Testen:
100% elektrische test vóór verzending
Min. bestelaantal:
1
Prijs:
USD20~30
Verpakking Details:
Vacuüm
Levertijd:
5-6 werkdagen
Betalingscondities:
T/T / Paypal
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

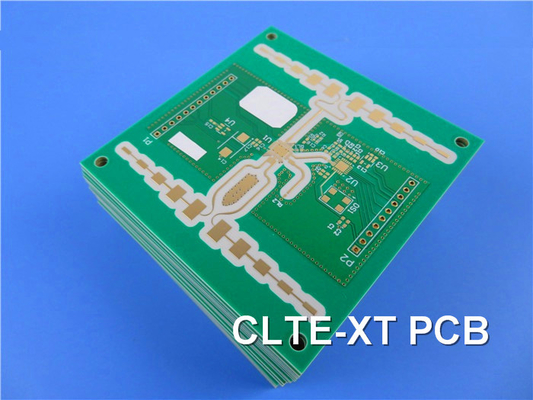

Rogers CLTE-XT hoogfrequente printplaat9.4mil 25mil 40mil 59mil keramisch gevuld geweven glasversterkte PTFE printplaten

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Algemene beschrijving

De CLTE-XT-laminaten zijn composieten van PTFE, geweven glasvezelversterking en micro-gedispergeerde keramische vulstof die bedoeld zijn om verliestangens te vergroten met behoud van goede maatvastheid en uitstekende thermische betrouwbaarheid en elektrische prestaties.



Kenmerken en voordelen

1. Op koper afgestemde CTE in X- en Y-as

2. Lage Z-richting CTE van 20 ppm /°C

3. Lage dissipatiefactor van 0,0010 bij 10 GHz verminderde circuitverliezen zonder in te boeten aan dimensionale stabiliteit

4. Nauwste diëlektrische constante tolerantie (+/- .03) en DK-stabiliteit met temperatuurverandering

5. Hoge betrouwbaarheid op geplateerde doorlopende gaten

6. 0,02% lage vochtopname

7. Groot aantal NASA-ontgassingswaarden.

8. Hoge thermische geleidbaarheid van 0,56 W/m/K



Rogers CLTE-XT Hoge Frequentie PCB 9.4mil 25mil 40mil 59mil keramisch gevuld geweven glas versterkte PTFE printplaten 0



Onze PCB-mogelijkheden (CLTE-XT-laminaten)

PCB-mogelijkheden (CLTE-XT-laminaten)
PCB-materiaal: Keramiek/PTFE Magnetron Composiet
Aanduiding: CLTE-XT
Diëlektrische constante: 2.94
Aantal lagen: Enkelzijdige printplaat, dubbelzijdige printplaat, meerlaagse printplaat, hybride printplaat
Diëlektrische dikte: 5,1 mil (0,130 mm), 9,4 mil (0,239 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 45 mil (1,143 mm), 59 mil (1,499 mm), 60mil (1.524mm)
Koper gewicht: 1oz (35µm), 2oz (70µm)
PCB-grootte: ≤400 mm x 500 mm
Soldeer masker: Groene, zwarte, blauwe, rode, gele enz.
Oppervlakteafwerking: Onderdompelingsgoud, HASL, onderdompelingszilver, onderdompelingstin, kaal koper, OSP, puur verguld enz.



De meeste eindafwerkingen, waaronder HASL, Sn, Ag, Ni/Au, OSP, enz., zijn zonder incidenten of reden tot bezorgdheid aangebracht op CLTE-XT-materialen.Individuele printplaten kunnen worden gefreesd, geponst of lasergesneden, afhankelijk van de voorkeur, toleranties en randkwaliteitseisen.



typische applicaties

1. Geavanceerde rijhulpsystemen (ADAS)

2. CNI-toepassingen (communicatie, navigatie en identificatie).

3. Defensie microgolf/RF-toepassingen

4. Microgolfvoedingsnetwerken

5. Phased Array-antennes

6. Eindversterkers

7. Patch-antennes

8. Radarspruitstukken

9. Satelliet- en ruimte-elektronica



Rogers CLTE-XT Hoge Frequentie PCB 9.4mil 25mil 40mil 59mil keramisch gevuld geweven glas versterkte PTFE printplaten 1



Gegevensblad (CLTE-XT-laminaten)

Eigendommen CLTE-XT Eenheden Test voorwaarden Test methode
Elektrische eigenschappen
Diëlektrische constante 2.94 - 23˚C @ 50% RV 10GHz IPC TM-650 2.5.5.5
Dissipatiefactor 0,0010 - 23˚C @ 50% RV 10GHz IPC TM-650 2.5.5.5
Diëlektrische constante (ontwerp) 2.93 - C-24/23/50 10GHz Microstrip differentiële faselengte
Thermische coëfficiënt van diëlektrische constante -8 ppm/˚C -50°C tot 150°C 10GHz IPC TM-650 2.5.5.5
Volumeweerstand 4.25x10⁸ Mohm-cm C-96/35/90 - IPC TM-650 2.5.17.1
Oppervlakte weerstand 2.49x10⁸ Mohm C-96/35/90 - IPC TM-650 2.5.17.1
Elektrische sterkte (diëlektrische sterkte) 1000 V/mil - - IPC TM-650 2.5.6.2
Diëlektrische storing 58 kV D-48/50 X/Y-richting IPC TM-650 2.5.6
PIM (alleen voor antenne) - dBc - 50 ohm
0.060"		 43 dBm 1900 MHz
Thermische eigenschappen
Ontledingstemperatuur (Td) 539 C 2 uur @ 105˚C 5% gewichtsverlies IPC TM-650 2.3.40
Thermische uitzettingscoëfficiënt - x 12.7 ppm/˚C - -55˚C tot 288˚C IPC TM-650 2.4.41
Thermische uitzettingscoëfficiënt - y 13.7 ppm/˚C - -55˚C tot 288˚C IPC TM-650 2.4.41
Thermische uitzettingscoëfficiënt - z 40.8 ppm/˚C - -55˚C tot 288˚C IPC TM-650 2.4.41
Warmtegeleiding 0,56 W/(mK) - z richting ASTM D5470
Tijd voor delaminatie >60 minuten zoals ontvangen 288˚C IPC TM-650 2.4.24.1
Mechanische eigenschappen
Koperafpelsterkte na thermische belasting 1.7
(9)		 N/mm (pond/in) 10s @288˚C 35 μm folie IPC TM-650 2.4.8
Buigsterkte (MD, CMD) 40,7, 40,0
(5.9, 5.8)		 MPa (ksi) 25˚C  3˚C - ASTM D790
Treksterkte (MD, CMD) 29.0, 25.5
(4.2, 3.7)		 MPa (ksi) 23C/50RV - ASTM D638
Flex-modulus (MD.CMD) 3247, 3261
(471, 473)		 MPa (ksi) 25C  3C - ASTM D790
Dimensionele stabiliteit (MD, CMD) -0,37, -0,67 mm/m 4 uur bij 105˚C - IPC-TM-650 2.4.39a
Fysieke eigenschappen
Ontvlambaarheid V-0 - - C48/23/50 en C168/70 UL 94
Vochtopname 0.02 % E1/105+D24/23 - IPC TM-650 2.6.2.1
Dikte 2.17 g/cm³ C-24/23/50 - ASTM D792
Specifieke warmtecapaciteit 0,61 J/g˚K 2 uur bij 105˚C - ASTM E2716
NASA-ontgassing 0,02 / 0,00 %   TML/CVCM ASTM E595
