Metalen gebaseerde hoogfrequente PCB Aluminium gebaseerde koper gebaseerde RF PCB onderdompeling goud

Producten

Metalen gebaseerde hoogfrequente PCB Aluminium gebaseerde koper gebaseerde RF PCB onderdompeling goud

Detailinformatie

Productbeschrijving

Detailinformatie

Productbeschrijving

PCB's met hoge frequentie op basis van metaalRF-PCB op basis van aluminium op basis van koperOnderdompelingsgoud

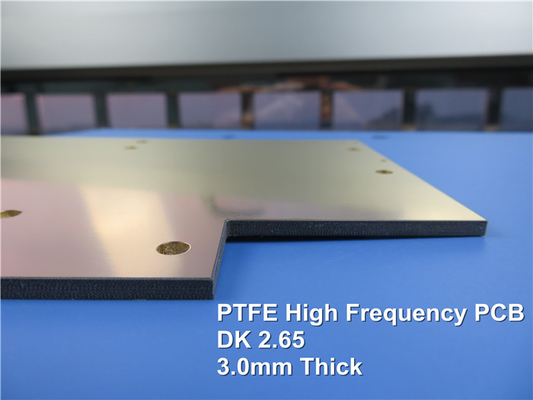

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

Metalen substrat is een combinatie van metalen hoogfrequente materialen. Het tussenliggende deel ervan bestaat uit hoogfrequente materialen zoals PTFE en anderen.het is bekleed met koperen folieAan de andere kant is er een bekleding van koper of aluminium, die dient als afscherming of warmteafvoer.De printplaat (PCB) vervaardigd met behulp van dit soort gewijzigd materiaal is wat we noemen een metaal gebaseerde hoogfrequente PCB.

De serie van hoogfrequente materialen van Wangling, namelijk F4BM, F4BME, F4BTM, F4BTME, F4BTMS, leveren ons een aluminium- of koperbasis.

Aluminium-/kopersubstraten van de F4BM- en F4BME-reeksen

Model	Metalen basis	Verhouding	Warmtegeleidbaarheid	Beschikbare diktes van koper of aluminium	Geduld met betrekking tot de dikte van de metaalbasis	Beschikbare grootte
F4BM217-AL	Aluminiumbasis	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, andere diktes zijn beschikbaar voor aanpassing	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BM220-AL
F4BM233-AL
F4BM245-AL
F4BM255-AL
F4BM265-AL
F4BM275-AL
F4BM294-AL
F4BM300-AL
F4BME217-AL
F4BME220-AL
F4BME233-AL
F4BME245-AL
F4BME255-AL
F4BME265-AL
F4BME275-AL
F4BME294-AL
F4BME300-AL
F4BM217-CU	met een breedte van niet meer dan 50 mm	8.9	380 W/mK
F4BM220-CU
F4BM233-CU
F4BM245-CU
F4BM255-CU
F4BM265-CU
F4BM275-CU
F4BM294-CU
F4BM300-CU
F4BME217-CU
F4BME220-CU
F4BME233-CU
F4BME245-CU
F4BME255-CU
F4BME265-CU
F4BME275-CU
F4BME294-CU
F4BME300-CU

F4BTMen F4BTSubstraten van aluminium/koper van de serie ME

Model	Metalen basis	Verhouding	Warmtegeleidbaarheid	Beschikbare diktes van koper of aluminium	Geduld met betrekking tot de dikte van de metaalbasis	Beschikbare grootte
F4BTM298-AL	Aluminiumbasis	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, andere diktes zijn beschikbaar voor aanpassing	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTM300-AL
F4BTM320-AL
F4BTM350-AL
F4BTME298-AL
F4BTME300-AL
F4BTME320-AL
F4BTME350-AL
F4BTM298-CU	met een breedte van niet meer dan 50 mm	8.9	380 W/mK
F4BTM300-CU
F4BTM320-CU
F4BTM350-CU
F4BTME298-CU
F4BTME300-CU
F4BTME320-CU
F4BTME350-CU

F4BAluminium-/kopersubstraten van de TMS-serie

Model	Metalen basis	Verhouding	Warmtegeleidbaarheid	Beschikbare diktes van koper of aluminium	Geduld met betrekking tot de dikte van de metaalbasis	Beschikbare grootte
F4BTMS220-AL	Aluminiumbasis	2.7	180 W/mK	0.48 mm, 0,98 mm, 1,48 mm, 1,98 mm, 2,98 mm, 3,98 mm, andere diktes zijn beschikbaar voor aanpassing	+0,02 mm, -0,05 mm	460 mm x 610 mm (18"x24"), 460 mm x 305 mm (18"x12")
F4BTMS233-AL
F4BTMS255-AL
F4BTMS265-AL
F4BTMS294-AL
F4BTMS300-AL
F4BTMS350-AL
F4BTMS430-AL
F4BTMS450-AL
F4BTMS615-AL
F4BTMS1000-AL
F4BTMS220-CU	met een breedte van niet meer dan 50 mm	8.9	380 W/mK
F4BTMS233-CU
F4BTMS255-CU
F4BTMS265-CU
F4BTMS294-CU
F4BTMS300-CU
F4BTMS350-CU
F4BTMS430-CU
F4BTMS450-CU
F4BTMS615-CU
F4BTMS1000-CU

Onze PCB-capaciteit (F4B **-AL, F4B **-CU)

PCB materiaal:	PTFE, ultradunne en ultrafijne glasvezels, keramiek.
F4B Aluminium/koperbasis	F4B	DK (10GHz)	DF (10 GHz)
	F4BM**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BME**-AL	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-AL	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-AL	2.94 -10.2	0.0009-0.0022
	F4BM**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BME**-CU	2.17 - 3.00	0.001 - 0.0018
	F4BTM**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTME**-CU	2.98 - 3.50	0.0018 - 0.0025
	F4BTMS**-CU	2.94 -10.2	0.0009-0.0022
Aantal lagen:	Eenzijdig / eenlaagig
Koperen gewicht:	1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08mm ((200mil), 6,35mm ((250mil)
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.
