F4BM300 Hoogfrequente PCB 0,6 mm PTFE substraten 2 oz koper met onderdompeling goud

Producten

F4BM300 Hoogfrequente PCB 0,6 mm PTFE substraten 2 oz koper met onderdompeling goud

Detailinformatie

Productbeschrijving

Detailinformatie

Productbeschrijving

F4BM300 Hoogfrequente PCB 0,6 mm PTFE substraten 2 oz koper met onderdompeling goud

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

Dit PCB heeft een vierkant ontwerp met afmetingen van 85 mm x 85 mm, met behulp van een dubbelzijdige lay-out die twee lagen koper bevat.terwijl door-gat componenten niet in dit ontwerp zijn opgenomen.

De laagstapel bestaat uit een bovenste laag gemaakt van 70 μm (2 oz) koper, te beginnen met 1 oz plating, samen met een duurzaam F4BM300 kernmateriaal met een dikte van 0,508 mm.De onderlaag bevat ook 70 μm (1 oz) koper met bekleding, waardoor een betrouwbare prestatie wordt gewaarborgd.

De oppervlakte is voorzien van een onderdompelingsgoud, dat de soldeerbaarheid verbetert en een uitstekende bescherming biedt tegen corrosie.Biedt zowel duurzaamheid als een glad uiterlijk, terwijl de onderliggende circuits worden beschermd.

Hieronder vindt u de onderstaande tabel.

PCB-grootte	85 x 85 mm = 1 stuks
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koper ------- 70um (1 oz+plaat) TOP-laag
	F4BM300 - 0,508 mm
	koper ------- 70um ((1 oz + plaat) BOT-laag
Technologie
Minimaal spoor en ruimte:	5 mil / 8 mil
Minimale / maximale gaten:	0.3 mm / 1,2 mm
Aantal verschillende gaten:	5
Aantal boorgaten:	79
Aantal geslepen gletsjes:	2
Aantal interne uitsnijdingen:	2
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	F4BM300 DK 3.0
Eindfolie externe:	2 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	0.6 mm ± 10%
Gelaagd en bekleed
Oppervlakte afwerking	onderdompelingsgoud
Soldeermasker:	Hoogte
Kleur van het soldeermasker:	Zwart
Type soldeermasker:	- Nee.
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Hoogte
Kleur van de component Legende	Wit
Naam of logo van de fabrikant:	Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA	Niet-geplaatst door gaten ((PTH), minimale grootte 0,3 mm.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

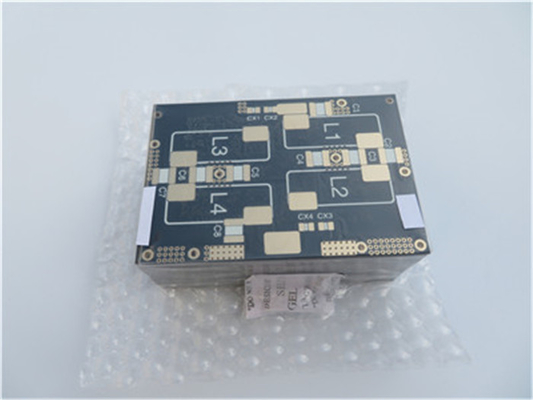

F4BM300 Hoogfrequente PCB 0,6 mm PTFE substraten 2 oz koper met onderdompeling goud 0

F4BMHoge frequentieLaminaten

F4BM-reekslaminaat wordt vervaardigd door wetenschappelijke formulering en strikte persing van een combinatie van glasvezelstof, polytetrafluoroethyleenhars en polytetrafluoroethyleenfilm.De elektrische prestaties zijn verbeterd in vergelijking met F4B.Het kan vergelijkbare buitenlandse producten vervangen.

Kenmerken en voordelen

- DK-opties beschikbaar: 2.17 tot 3.0, aanpasbaar DK

- Een laag verlies.

-F4BME gecombineerd met RTF koperen folie, uitstekende PIM prestaties

- Verschillende maten, kosteneffectief

- Stralingsbestendigheid, lage uitgassing

- Commercialiseerde, grootschalige productie, hoge kosteneffectiviteit

Typische toepassingen

Microwave, RF, radar

Faseverschuiver, passieve componenten

met een vermogen van niet meer dan 50 W

Voedingsnetwerk, antenne met gefasiseerde matrix

Satellietcommunicatie, basisstation-antenne

OnzePCB-capaciteitF4BM)

PCB materiaal:	PTFE-glasvezelstof, bekleed met koper
Aanwijzing (F4BM)	F4BM	DK (10GHz)	DF (10 GHz)
	F4BM217	2.17±0.04	0.0010
	F4BM220	2.20±0.04	0.0010
	F4BM233	2.33±0.04	0.0011
	F4BM245	2.45±0.05	0.0012
	F4BM255	2.55±0.05	0.0013
	F4BM265	2.65±0.05	0.0013
	F4BM275	2.75±0.05	0.0015
	F4BM294	2.94±0.06	0.0016
	F4BM300	3.00±0.06	0.0017
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte)	0.127mm (diëlektrisch), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.

F4BM300 Hoogfrequente PCB 0,6 mm PTFE substraten 2 oz koper met onderdompeling goud 1

Gegevensblad(F4BM)

Technische parameters van het product

Productmodel en gegevensblad

Productkenmerken

Testomstandigheden

Eenheid

F4BM217

F4BM220

F4BM233

F4BM245

F4BM255

F4BM265

F4BM275

F4BM294

F4BM300

Dielektrische constante (typisch)

10 GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Dielektrische constante tolerantie

±0.04

±0.05

±0.06

Verlies Tangent (typisch)

10 GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Dielectrische constante temperatuurcoëfficiënt

-55°C ∼150°C

PPM/°C

- 150 dollar.

-142

- 130

- 120

-110

- 100

- 92

- 85

- 80

Peelsterkte

1 OZ F4BM

N/mm

> 18

1 OZ F4BME

N/mm

> 16

Volumeweerstand

Standaardvoorwaarde

MΩ.cm

≥ 6 × 10^6

Oppervlakteweerstand

Standaardvoorwaarde

MΩ

≥ 1 × 10^6

Elektrische sterkte (Z-richting)

5 kW,500 V/s

KV/mm

> 23

> 25

> 28

> 30

Afbrekingsspanning (XY-richting)

5 kW,500 V/s

> 30

> 32

> 34

> 35

> 36

Coëfficiënt van thermische uitbreiding

XY-richting

-55°C tot 288°C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Z-richting

-55°C tot 288°C

ppm/oC

240

205

187

173

142

112

Thermische spanning

260°C, 10s,3 keer

Geen ontlasten

Wateropname

20 ± 2 °C, 24 uur

≤ 0.08

Dichtheid

Kamertemperatuur

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Langdurige werktemperatuur

Hoog-laagtemperatuurkamer

°C

-55 ¢ + 260

Warmtegeleidbaarheid

Z-richting

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Alleen van toepassing op F4BME

dBc

≤ 15

Ontvlambaarheid

UL-94

V-0

Materiële samenstelling

PTFE, glasvezelstof
F4BM gekoppeld aan ED-koperfolie, F4BME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.
