F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud

Producten

F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud

Detailinformatie

Productbeschrijving

Detailinformatie

Productbeschrijving

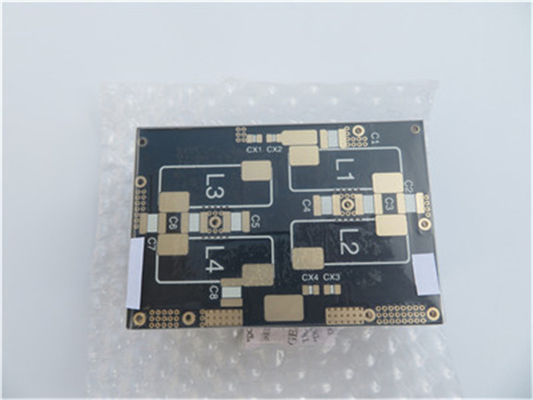

F4BTM320Hoogfrequente PCB 2 oz koper 1.27mmSubstratenMet Immersion Gold

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

Deze PCB heeft een afmeting van 110 mm x 76 mm en is ontworpen als een dubbelzijdige lay-out met twee lagen.De laagstapel bevat een bovenste laag van 70 μm (2 oz) koper met een startlaag van 1 oz, ondersteund door een robuust F4BTM320 kernmateriaal van 1,27 mm dik, en een onderlaag van dezelfde koperspecificaties voor consistente prestaties.

De PCB biedt een minimale breedte van 5 mil en een minimale afstand van 9 mil, waardoor een nauwkeurig circuitontwerp mogelijk is.een uitstekende lasbaarheid en duurzaamheid te garanderenZowel de bovenkant als de onderkant zijn bekleed met een zwart soldeermasker, dat bescherming en esthetische aantrekkingskracht biedt, terwijl op de bovenkant een wit zijscherm wordt aangebracht voor duidelijke etikettering en identificatie.

Hieronder vindt u de onderstaande tabel.

PCB-grootte	110 mm x 76 mm = 1 naar boven
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koperen ------- 70 um ((1 oz+plaat) TOP-laag
	F4BTM320 - 1,27 mm
	koper ------- 70 um ((1 oz + plaat) BOT-laag
Technologie
Minimaal spoor en ruimte:	5 mil / 9 mil
Minimale / maximale gaten:	0.35 mm / 1,0 mm
Aantal verschillende gaten:	4
Aantal boorgaten:	61
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	F4BTM320 DK3.2
Eindfolie externe:	2 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	1.4 mm
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompelingsgoud
Soldeermasker:	Bovenzijde en onderzijde
Kleur van het soldeermasker:	Zwart
Type soldeermasker:	N/A
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Bovenzijde
Kleur van de component Legende	Wit
Naam of logo van de fabrikant:	N/A
VIA	Geplaatst door gat ((PTH), minimale grootte 0,35 mm.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud 0

F4BTMHoge frequentieLaminaten

F4BTM-serielaminaat wordt gemaakt door wetenschappelijk geformuleerde glasvezelstof, nano-keramische vulling en polytetrafluoroethyleenhars, gevolgd door strikte persprocessen.De serie is gebaseerd op de F4BM dielectrische laag, met toevoeging van keramiek met een hoge dielectriciteit en een laag verlies op nano-niveau, wat resulteert in een hogere dielectriciteitsconstante, een verbeterde hittebestendigheid, een lagere thermische uitbreidingscoëfficiënt,een hogere isolatieweerstandOptioneel is koperen folie verkrijgbaar met ED-koper in diktes van 0,5 oz, 1 oz, 1,5 oz en 2 oz.

Kenmerken en voordelen

DK 2.98-3.5 facultatief

Het toevoegen van keramiek verbetert de prestaties

Uitstekende PIM-indicatoren

Rich dikte variërend van 0,254 mm tot 12 mm

Diversificeerde afmetingen van 460 mm x 610 mm tot 914 mm x 1220 mm

Kostenbesparing

Commercialisatie voor massaproductie

Hoge kostenprestaties

Anti-straling

Lage uitlaatgassen

OnzePCB-capaciteitF4BTM)

PCB materiaal:	PTFE / glasvezeldoek / nano-keramische vulstof
Aanduiding (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.

F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud 1

Gegevensblad(F4BTM)

Technische parameters van het product				Productmodellen en gegevensblad
Productkenmerken		Testomstandigheden	Eenheid	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Dielektrische constante (typisch)		10 GHz	/	2.98	3.0	3.2	3.5
Dielektrische constante tolerantie		/	/	±0.06	±0.06	±0.06	±0.07
Verlies Tangent (typisch)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Verlies Tangent (typisch)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Dielectrische constante temperatuurcoëfficiënt		-55 °C tot 150 °C	PPM/°C	- 78	- 75	- 75	- 60
Peelsterkte		1 OZ F4BTM	N/mm	> 16	> 16	> 16	> 16
Peelsterkte		1 OZ F4BTME	N/mm	> 14	> 14	> 14	> 14
Volumeweerstand		Standaardvoorwaarde	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Oppervlakteweerstand		Standaardvoorwaarde	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Elektrische sterkte (Z-richting)		5 kW,500 V/s	KV/mm	> 26	> 30	> 32	> 32
Afbrekingsspanning (XY-richting)		5 kW,500 V/s	KV	> 34	> 35	> 40	> 40
Coëfficiënt van thermische uitbreiding	XY-richting	-55°C tot 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coëfficiënt van thermische uitbreiding	Z-richting	-55°C tot 288°C	ppm/oC	78	72	58	51
Thermische spanning		260°C, 10s,3 keer		Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten
Wateropname		20 ± 2 °C, 24 uur	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Dichtheid		Kamertemperatuur	g/cm3	2.25	2.25	2.20	2.20
Langdurige werktemperatuur		Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Warmtegeleidbaarheid		Z-richting	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Alleen van toepassing op F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Ontvlambaarheid		/	UL-94	V-0	V-0	V-0	V-0
Materiële samenstelling		/	/	PTFE, glasvezel, nano-keramiek F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.

Aanbevolen producten

Producten

Detailinformatie

Productbeschrijving

Detailinformatie

Productbeschrijving

F4BTM320Hoogfrequente PCB 2 oz koper 1.27mmSubstratenMet Immersion Gold

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

Hieronder vindt u de onderstaande tabel.

PCB-grootte	110 mm x 76 mm = 1 naar boven
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koperen ------- 70 um ((1 oz+plaat) TOP-laag
	F4BTM320 - 1,27 mm
	koper ------- 70 um ((1 oz + plaat) BOT-laag
Technologie
Minimaal spoor en ruimte:	5 mil / 9 mil
Minimale / maximale gaten:	0.35 mm / 1,0 mm
Aantal verschillende gaten:	4
Aantal boorgaten:	61
Aantal geslepen gletsjes:	0
Aantal interne uitsnijdingen:	0
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	F4BTM320 DK3.2
Eindfolie externe:	2 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	1.4 mm
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompelingsgoud
Soldeermasker:	Bovenzijde en onderzijde
Kleur van het soldeermasker:	Zwart
Type soldeermasker:	N/A
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Bovenzijde
Kleur van de component Legende	Wit
Naam of logo van de fabrikant:	N/A
VIA	Geplaatst door gat ((PTH), minimale grootte 0,35 mm.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud 0

F4BTMHoge frequentieLaminaten

Kenmerken en voordelen

DK 2.98-3.5 facultatief

Het toevoegen van keramiek verbetert de prestaties

Uitstekende PIM-indicatoren

Rich dikte variërend van 0,254 mm tot 12 mm

Diversificeerde afmetingen van 460 mm x 610 mm tot 914 mm x 1220 mm

Kostenbesparing

Commercialisatie voor massaproductie

Hoge kostenprestaties

Anti-straling

Lage uitlaatgassen

OnzePCB-capaciteitF4BTM)

PCB materiaal:	PTFE / glasvezeldoek / nano-keramische vulstof
Aanduiding (F4BTM)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTM298	2.98±0.06	0.0018
	F4BTM300	3.0±0.06	0.0018
	F4BTM320	3.2±0.06	0.0020
	F4BTM350	3.5±0.07	0.0025
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.

F4BTM320 Hoogfrequente PCB 2 oz Koper 1,27 mm Substraten met onderdompeling goud 1

Gegevensblad(F4BTM)

Technische parameters van het product				Productmodellen en gegevensblad
Productkenmerken		Testomstandigheden	Eenheid	F4BTM298	F4BTM300	F4BTM320	F4BTM350
Dielektrische constante (typisch)		10 GHz	/	2.98	3.0	3.2	3.5
Dielektrische constante tolerantie		/	/	±0.06	±0.06	±0.06	±0.07
Verlies Tangent (typisch)		10 GHz	/	0.0018	0.0018	0.0020	0.0025
Verlies Tangent (typisch)		20 GHz	/	0.0023	0.0023	0.0026	0.0035
Dielectrische constante temperatuurcoëfficiënt		-55 °C tot 150 °C	PPM/°C	- 78	- 75	- 75	- 60
Peelsterkte		1 OZ F4BTM	N/mm	> 16	> 16	> 16	> 16
Peelsterkte		1 OZ F4BTME	N/mm	> 14	> 14	> 14	> 14
Volumeweerstand		Standaardvoorwaarde	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Oppervlakteweerstand		Standaardvoorwaarde	MΩ	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6	≥ 1 × 10^6
Elektrische sterkte (Z-richting)		5 kW,500 V/s	KV/mm	> 26	> 30	> 32	> 32
Afbrekingsspanning (XY-richting)		5 kW,500 V/s	KV	> 34	> 35	> 40	> 40
Coëfficiënt van thermische uitbreiding	XY-richting	-55°C tot 288°C	ppm/oC	15,16	15,16	13,15	10,12
Coëfficiënt van thermische uitbreiding	Z-richting	-55°C tot 288°C	ppm/oC	78	72	58	51
Thermische spanning		260°C, 10s,3 keer		Geen ontlasten	Geen ontlasten	Geen ontlasten	Geen ontlasten
Wateropname		20 ± 2 °C, 24 uur	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Dichtheid		Kamertemperatuur	g/cm3	2.25	2.25	2.20	2.20
Langdurige werktemperatuur		Hoog-laagtemperatuurkamer	°C	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260	-55 ¢ + 260
Warmtegeleidbaarheid		Z-richting	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Alleen van toepassing op F4BTME	dBc	≤ 160	≤ 160	≤ 160	≤ 160
Ontvlambaarheid		/	UL-94	V-0	V-0	V-0	V-0
Materiële samenstelling		/	/	PTFE, glasvezel, nano-keramiek F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.
