F4BTME320 Hoogfrequente PCB 2 oz koper 1,0 mm dik met onderdompeling goud

Producten

F4BTME320 Hoogfrequente PCB 2 oz koper 1,0 mm dik met onderdompeling goud

Detailinformatie

Productbeschrijving

Detailinformatie

Productbeschrijving

F4BTME320PCB's met hoge frequentie 2 oz koper1.0mmdikMet Immersion Gold

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

Een korte inleiding

Dit is een 2-laag hoogfrequente printplaten (PCB) gebouwd op Wangling F4BTME320 substraten.Het ondersteunt oppervlak montage componenten aan de bovenkant, terwijl in dit ontwerp geen door-gat componenten worden gebruikt.

De technische specificaties benadrukken een minimale spoorbreedte van 4 mil en een minimale afstand van 6 mil, waardoor een nauwkeurig circuitontwerp mogelijk is.die niet alleen de lasbaarheid verbetert, maar ook een uitstekende corrosiebestendigheid biedtBovendien wordt op de bovenkant van het PCB een zwart soldeermask aangebracht, waardoor zowel duurzaamheid als een aantrekkelijke esthetiek wordt geboden, terwijl de onderliggende circuits worden beschermd tegen omgevingsfactoren.

De onderstaande tabel geeft de details.

PCB-grootte	70 x 70 mm = 1 stuks
BOARD-TYPE	Double-sided PCB
Aantal lagen	2 lagen
Op het oppervlak gemonteerde componenten	- Jawel.
Door middel van gaten	- Nee.
LAYER STACK	koperen ------- 70 um ((1 oz+plaat) TOP-laag
	F4BTME320 - 1,0 mm
	koper ------- 70um ((1 oz + plaat) BOT-laag
Technologie
Minimaal spoor en ruimte:	4 mil / 6 mil
Minimale / maximale gaten:	0.4 mm / 1,2 mm
Aantal verschillende gaten:	7
Aantal boorgaten:	92
Aantal geslepen gletsjes:	2
Aantal interne uitsnijdingen:	1
Impedantieregeling:	- Nee.
Aantal gouden vingers:	0
Materiaal voor het bord
Glas epoxy:	F4BTME320 Dk3.2
Eindfolie externe:	2 oz
Eindfolie intern:	N/A
Eindhoogte van PCB:	1.1 mm ± 10%
Gelaagd en bekleed
Oppervlakte afwerking	Onderdompelingsgoud
Soldeermasker:	Boven, zwart
Kleur van het soldeermasker:	- Nee.
Type soldeermasker:	- Nee.
CONTOUR/SNIJTING	Routing
Markering
Zijde van de legende van het onderdeel	Hoogte
Kleur van de component Legende	Wit
Naam of logo van de fabrikant:	Op het bord gemarkeerd in een dirigent en met benen Vrije zone
VIA	Geplaatst door een gat ((PTH), minimale grootte 0,4 mm.
Vlambaarheidsklasse	Uitsluitend voor voertuigen met een voertuigvergunning.
DIMENSIE-TOLERANTIE
Omvang van de contour:	0.0059"
Platenplatering:	0.0029"
Tolerantie van de boor:	0.002"
TEST	100% elektrische test voorafgaand aan verzending
Type van te leveren kunstwerk	e-mailbestand, Gerber RS-274-X, PCBDOC enz.
Dienstverlening	Wereldwijd, wereldwijd.

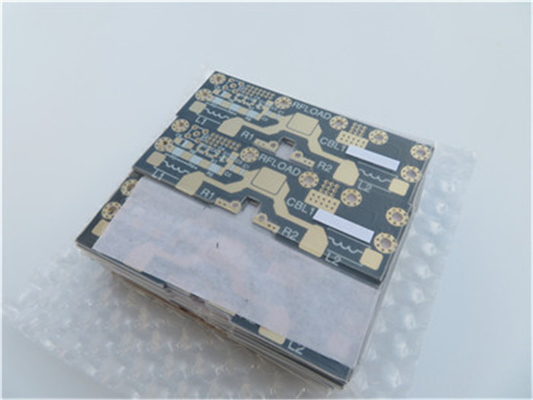

F4BTME320 Hoogfrequente PCB 2 oz koper 1,0 mm dik met onderdompeling goud 0

F4BTME High Frequency Laminates

F4BTME hoogfrequente laminaat is gemaakt van glasvezelstof, nano-keramische vulling en polytetrafluorethyleenhars na wetenschappelijke voorbereiding en strenge procespers.

Deze serie producten is gebaseerd op de F4BM dielectrische laag en de materialen worden toegevoegd met hoog-dielectrische en lage verlies nanoschaal keramiek, waardoor een hogere dielectrische constante wordt verkregen,betere hittebestendigheid, een lagere koefficiënt van thermische uitbreiding, een hogere isolatieweerstand, een betere thermische geleidbaarheid, met behoud van de kenmerken van een laag verlies.

F4BTME is bekleed met omgekeerd behandelde koperen folie (RTF) met een uitstekende PIM-index, nauwkeurigere lijncontrole en lager geleiderverlies, optionele dikte beschikbaar met 0,5 oz en 1 oz.

Gegevensblad (F4BTME)

Technische parameters van het product

Productmodel en gegevensblad

Productkenmerken

Testomstandigheden

Eenheid

F4BME217

F4BME220

F4BME233

F4BME245

F4BME255

F4BME265

F4BME275

F4BME294

F4BME300

Dielektrische constante (typisch)

10 GHz

2.17

2.2

2.33

2.45

2.55

2.65

2.75

2.94

3.0

Dielektrische constante tolerantie

±0.04

±0.05

±0.06

Verlies Tangent (typisch)

10 GHz

0.001

0.0011

0.0012

0.0013

0.0015

0.0016

0.0017

20 GHz

0.0014

0.0015

0.0017

0.0018

0.0019

0.0021

0.0023

0.0025

Dielectrische constante temperatuurcoëfficiënt

-55°C ∼150°C

PPM/°C

- 150 dollar.

-142

- 130

- 120

-110

- 100

- 92

- 85

- 80

Peelsterkte

1 OZ F4BM

N/mm

> 18

1 OZ F4BME

N/mm

> 16

Volumeweerstand

Standaardvoorwaarde

MΩ.cm

≥ 6 × 10^6

Oppervlakteweerstand

Standaardvoorwaarde

MΩ

≥ 1 × 10^6

Elektrische sterkte (Z-richting)

5 kW,500 V/s

KV/mm

> 23

> 25

> 28

> 30

Afbrekingsspanning (XY-richting)

5 kW,500 V/s

> 30

> 32

> 34

> 35

> 36

Coëfficiënt van thermische uitbreiding

XY-richting

-55°C tot 288°C

ppm/oC

25, 34

22, 30

20, 25

16, 21

14, 17

14, 16

12, 15

Z-richting

-55°C tot 288°C

ppm/oC

240

205

187

173

142

112

Thermische spanning

260°C, 10s,3 keer

Geen ontlasten

Wateropname

20 ± 2 °C, 24 uur

≤ 0.08

Dichtheid

Kamertemperatuur

g/cm3

2.17

2.18

2.20

2.22

2.25

2.28

2.29

Langdurige werktemperatuur

Hoog-laagtemperatuurkamer

°C

-55 ¢ + 260

Warmtegeleidbaarheid

Z-richting

W/(M.K)

0.24

0.28

0.30

0.33

0.36

0.38

0.41

0.42

PIM

Alleen van toepassing op F4BME

dBc

≤ 15

Ontvlambaarheid

UL-94

V-0

Materiële samenstelling

PTFE, glasvezelstof
F4BM gekoppeld aan ED-koperfolie, F4BME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.

OnzePCB-capaciteitF4BTME)

PCB materiaal:	PTFE / glasvezeldoek / nano-keramische vulstof
Aanduiding (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Aantal lagen:	Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:	≤ 400 mm x 500 mm
Soldeermasker:	Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak:	Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.
