Een RF-printplaat zonder masker van ruimtevaartkwaliteit met keramisch gevuld PTFE

In de veeleisende wereld van ruimtevaart- en defensie-elektronica is materiaalwetenschap niet alleen een facilitator, maar ook de hoeksteen van prestaties. Deze casestudy onderzoekt aaangepast PCB-ontwerpdat de grenzen van hoogfrequente techniek verlegt door gebruik te maken van een geavanceerd, met keramiek gevuld PTFE-substraat. De minimalistische filosofie van het ontwerp, zonder soldeermasker en zonder zeefdruk, onderstreept een meedogenloze focus op signaalintegriteit en betrouwbaarheid.

De opdracht: een compacte krachtpatser voor kritische toepassingen

Dit project omvatte het ontwerp en de fabricage van een 2-laags stijve printplaat met zeer specifieke prestatiedoelstellingen. Het bord is compact en meet 97,53 mm x 100,28 mm, maar is toch gebouwd om enkele van de meest veeleisende toepassingen in de lucht- en ruimtevaart, radar en satellietcommunicatie aan te kunnen.

De stuklijst decoderen: het ‘waarom’ achter het ‘wat’

De specificaties onthullen een ontwerp waarbij elke keuze bewust is gemaakt, waarbij elektrische prestaties boven alles voorop staan.

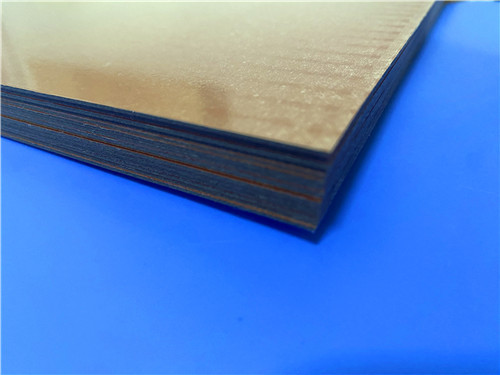

Het substraat: TFA294 keramisch gevuld PTFE

Het hart van deze printplaat is het diëlektrische materiaal TFA294, een lid van de TFA-serie. Dit is geen standaard PTFE-laminaat versterkt met glasvezel. In plaats daarvan is het een verfijnd composiet waarbij PTFE-hars is gevuld met een hoog volume aan uniforme, gespecialiseerde nanokeramiek. Deze innovatieve bouwmethode biedt verschillende diepgaande voordelen.

Het meest cruciale voordeel is de eliminatie van het ‘glasvezeleffect’. Bij traditionele PTFE-laminaten van geweven glas kan het weefsel van het glas microscopische variaties in de diëlektrische constante (Dk) veroorzaken. Bij zeer hoge frequenties kunnen deze variaties de faseconsistentie en signaalintegriteit beïnvloeden. Door gebruik te maken van een homogeen, keramisch gevuld systeem, biedt de TFA-serie uitzonderlijke Dk-uniformiteit en minimale X/Y/Z-anisotropie. Dit is van cruciaal belang voor gevoelige toepassingen zoals Phased Array-antennes en beamforming-netwerken. De Dk van 2,94 bij 10 GHz en de dissipatiefactor van 0,0010 maken het tot een materiaal met extreem weinig verlies, cruciaal voor minimale signaalverzwakking in RF- en microgolfcircuits.

Een minimalistische ontwerpfilosofie: geen soldeermasker, geen zeefdruk

De afwezigheid van een soldeermasker en zeefdruk aan beide zijden van het bord is het meest visueel opvallende kenmerk. Deze "kale" benadering is een bewuste technische beslissing voor ontwerpen met de hoogste frequentie:

1. Ultieme signaalintegriteit:Soldeermasker biedt weliswaar bescherming, maar is een toegevoegde diëlektrische laag met zijn eigen verlies- en impedantie-eigenschappen. Bij microgolffrequenties kunnen zelfs deze kleine verliezen de prestaties verslechteren. Als u deze verwijdert, zorgt u ervoor dat het signaal alleen interageert met het hoogwaardige TFA294-substraat en de koperen sporen, waardoor een voorspelbaarder transmissiepad met weinig verlies ontstaat.
2. Hoogspannings-/vermogensmogelijkheden:De afwezigheid van een diëlektrische laag kan ook gunstig zijn bij ontwerpen met hoge spanningspotentialen of hoogvermogen RF, waarbij defecten aan het soldeermasker een probleem kunnen zijn.
3. Vereenvoudigde productie voor prestaties:Door deze niet-functionele lagen weg te laten, wordt het fabricageproces gestroomlijnd, waardoor potentiële faalpunten worden verminderd en de focus volledig ligt op de kritische geleidergeometrie.

Constructie- en prestatiestatistieken

De fabricagedetails van de PCB versterken het precisie- en prestatiegerichte ontwerp:

• Bordafmetingen:97,53 mm x 100,28 mm met een nauwe tolerantie van +/- 0,15 mm, wat wijst op een vereiste voor nauwkeurige mechanische pasvorm en uitlijning in een groter systeem.
• Opstapelen:Een tweelaagse constructie met 35 μm (1 oz) koper aan beide zijden van een 1,016 mm (40 mil) TFA294-kern.
• Spoor/ruimte:Een fijne pitch van minimaal 4/6 mils zorgt voor een dichte routering met gecontroleerde impedantie binnen het gebied van het bord.
• Oppervlakteafwerking:Immersion Gold (ENIG) biedt een uitstekend, vlak, soldeerbaar oppervlak voor de 14 SMT-pads aan de bovenzijde, waardoor betrouwbare soldeerverbindingen voor gevoelige componenten worden gegarandeerd.
• Testen:Een 100% elektrische test vóór verzending is een verplichte stap om te garanderen dat het zorgvuldige ontwerp en de gespecialiseerde materialen zich vertalen in een volledig functioneel product.

De ontwerpbeslissingen: van dichterbij bekeken

Onderzoek van de component- en netwerkstructuur onthult een gericht, krachtig subsysteem. Het bord bevat21 componenten, een bescheiden aantal dat omvat18 doorlopende padsEn14 SMT-pads. De aanwezigheid van13 via'sbiedt een compacte routeringsoplossing. Het feit dat het bestuur alleen maar heeft2 nettenis het meest veelzeggende kenmerk. Deze grimmige eenvoud is geen beperking, maar een directe aanwijzing voor de toepassing ervan.

Een ontwerp met slechts twee netten is zeer specialistisch. Het is waarschijnlijk een subcircuit met hoog vermogen of hoge frequentie, zoals:

• Een RF-koppeling of filter:Deze apparaten hebben vaak zeer weinig aansluitingen (invoer, uitvoer en aarde).
• A Subsectie eindversterker (PA):Een op transistors gebaseerde versterker kan enkele DC-voorspanningsnetwerken hebben, maar is in wezen een "2-net" RF-pad.
• Een antennefeednetwerk:Een balun of een eenvoudige impedantietransformator zou een vergelijkbare structuur hebben.

De aanvaarding ervan volgens de IPC-Klasse-2-standaard is aanzienlijk. Terwijl Klasse 3 bedoeld is voor levensondersteunende apparatuur met hoge betrouwbaarheid, vertegenwoordigt Klasse 2 een ‘speciaal elektronisch serviceproduct’ met een hoog betrouwbaarheidsniveau, wat vaak de goede plek is voor subassemblages in de lucht- en ruimtevaart- en defensiesector waar prestaties en kosteneffectiviteit beide van cruciaal belang zijn.

Conclusie: een masterclass in toepassingsspecifiek ontwerp

Deze op maat gemaakte printplaat is een perfect voorbeeld van hoe materiaalkeuze, in combinatie met een minimalistische ontwerpfilosofie, ongeëvenaarde prestaties levert voor een specifieke toepassing. Door het TFA294-materiaal van ruimtevaartkwaliteit te kiezen, zorgde de ontwerper voor een optimale basis voor hoogfrequente prestaties, vrij van de afwijkingen van traditionele geweven glasmaterialen. De beslissing om het soldeermasker en de zeefdruk achterwege te laten, getuigt van het diepgaande inzicht van de ontwerper in hoe parasitaire verliezen kunnen worden geminimaliseerd en de signaalgetrouwheid bij microgolffrequenties kan worden behouden.

Dit bord is geen generiek product; het is een speciaal gebouwde oplossing die is ontworpen om uit te blinken in de zware en veeleisende omgeving van lucht- en ruimtevaart- en radarsystemen. Het is een klein, bescheiden onderdeel dat een cruciale rol speelt in de grotere, geavanceerde systemen die het bedient – ​​een waarheidsgetrouwe weerspiegeling van de kracht van doelgerichte engineering.
