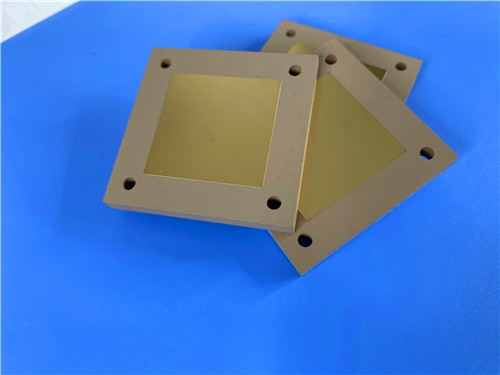

TMM6 Microwave PCB voor hoog betrouwbare RF-toepassingen

In de wereld van RF- en microgolftechniek is de keuze van het substraatmateriaal vaak het verschil tussen een ontwerp dat werkt en een ontwerp dat uitblinkt.Deze casestudy onderzoekt een aangepaste PCB die Rogers TMM6 gebruikt.Het ontwerp is minimalistisch en bevat geen soldeermasker, geen zijdefilter, geen soldeermasker, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat, geen soldeerplaat.Het is de bedoeling dat de nieuwe technologieën, die in de eerste plaats in het kader van het EPIG-project zijn ontwikkeld, de kwaliteit van de signalen verbeteren en dat de nieuwe technologieën de kwaliteit van het signaal verbeteren..

De brief: een keramische oplossing voor veeleisende RF-circuits

Dit project concentreerde zich op het ontwerp en de fabricage van een tweelaags stijf printplaat voor kritieke RF- en microgolftoepassingen.75 mm en is gebouwd om consistent te leveren, hoogfrequente prestaties in toepassingen variërend van satellietcommunicatie tot vermogenversterkers.

Het ontcijferen van de materiaallijst: het "waarom" achter het "wat"

De specificaties onthullen een ontwerpfilosofie die is geworteld in de materiaalwetenschap, waarbij elke keuze wordt gedreven door de behoefte aan voorspelbare, lage verliezen en stabiele elektrische prestaties.

Het substraat: Rogers TMM6 een thermoset alternatief voor PTFE

In tegenstelling tot traditionele PTFE-gebaseerde microgolflaminaat is TMM6 een thermovast polymeercomposit gevuld met keramiek.Dit onderscheid is van cruciaal belang en biedt een aantal belangrijke voordelen..

Ten eerste biedt TMM6 de hoge dielectrische constante (Dk = 6,0 ± 0,08 bij 10 GHz) en een lage dissipatiefactor (0,0023 bij 10 GHz) die nodig zijn voor compacte microgolfontwerpen.Een hogere Dk maakt kleinere schakelgeometrieën mogelijk, die essentieel is voor miniaturisatie in satelliet- en ruimtevaarttoepassingen.

Ten tweede, en misschien nog belangrijker, is de thermosetheid ervan het gevolg van het feit dat het niet de problemen van "kruip en koude stroom" vertoont die bij PTFE-materialen voorkomen.Dit maakt het mechanisch stabiel in de tijd en temperatuur., zodat de doorlopende gaten betrouwbaar blijven en dat de kritische afmetingen binnen de specificaties blijven gedurende de levensduur van het product.verdere verbetering van de betrouwbaarheid van de doorlopende gaten.

Een ontwerpfilosofie van zuivere signaalintegriteit

De meest opvallende kenmerken van het bord zijn de volledige afwezigheid van soldeermasker en zijderap aan beide zijden.

1. Verlies minimaliseren:Een lasmasker heeft zijn eigen diëlektrische eigenschappen, waardoor er signaalverlies en impedantievariaatjes kunnen optreden bij microgolffrequenties.het signaal interacteert alleen met het TMM6-substraat en sporen koper, waardoor het transmissietraject zo zuiver mogelijk is.
2. Vermijding van prestatieverschuivingen:Met verloop van tijd kan het lasmasker vocht absorberen en zijn diëlektrische eigenschappen kunnen veranderen.het elimineren van deze variabele is een aanzienlijk voordeel.
3. Hoogspanningstolerantie:De afwezigheid van een dielectrische laag kan ook gunstig zijn in ontwerpen met hoge spanningspotentialen of RF met een hoog vermogen, waarbij het afbreken van het soldeermasker een probleem kan zijn.

De oppervlakteafwerking: EPIG ­ nikkelvrij voor speciale toepassingen

De keuze voor EPIG (Electroless Palladium Immersion Gold) is een ander kritisch detail.Dit is een steeds populairder keuze voor bepaalde hoogfrequente en draadbindende toepassingen omdat het de nikkellaag elimineert, die licht magnetisch kunnen zijn en verliezen kunnen veroorzaken of de prestaties van gevoelige RF-circuits kunnen beïnvloeden.die uitstekend is voor soldeerbaarheid en gouddraadbinding.

Statistieken van de bouw en de prestaties

De details van de vervaardiging van de PCB's versterken de high-performance-oriëntatie:

• Afmetingen van het bord:85.6 mm x 99,75 mm met een strakke tolerantie van +/- 0,15 mm, wat een precieze pasvorm vereist.
• Stack-up:Een 2-lagige constructie met 35 μm (1 oz) koper aan beide zijden van een 1,27 mm (50 mil) TMM6-kern.
• Trace/Space:Minimaal 4/6 mils, zodat een gecontroleerde impedantie kan worden gebruikt.
• De dikte van de bekleding:20 μm via bekleding, waardoor robuuste en betrouwbare verbindingen door het gat worden gewaarborgd.
• Testing:100% elektrische test vóór verzending garandeert de functionele prestaties.

De ontwerpbeslissingen: een nader inzicht

De bordstatistieken schilderen een beeld van een zeer gespecialiseerd, gefocust subcircuit.23 componenten,41 pads in totaal(met 25 doorlopende gaten en 16 SMT-pads),6 via, en alleen2 netten.

Deze eenvoudige netwerkstructuur – een ontwerp met slechts twee netten – is een duidelijke indicator van het doel ervan.Het is bijna zeker een discrete RF of microgolf component, zoals:

• Een filter of koppeling:Dit zijn van nature twee-poort (invoer/uitvoer) apparaten met een grondvlak.
• Een stroomversterker:Een versterkertransistor kan een paar biasverbindingen hebben, maar het RF-pad is fundamenteel een "2-net"-ontwerp.
• Een impedantietransformator of Balun:Deze matching netwerken hebben een eenvoudige verbinding topologie.

De naleving van IPC-Klasse 2 bevestigt een betrouwbaarheidsniveau dat geschikt is voor "dedicated service electronic products", een categorie die perfect past bij de lucht- en ruimtevaart, defensie,en commerciële toepassingen met een hoge betrouwbaarheid waarvoor TMM6 is ontworpen.

Conclusie: Een speciaal ontworpen oplossing voor hoogfrequente betrouwbaarheid

Deze op maat gemaakte PCB is een overtuigend voorbeeld van hoe materiaalkeuze en minimalistisch ontwerp samenkomen om een superieur product te creëren.de ontwerper gebruikte de elektrische prestaties van een met keramiek gevulde materiaal terwijl hij de mechanische en verwerkingsvoordelen van een thermobestendige hars kreegDe beslissingen om af te zien van soldeermasker en zijdefilter, gecombineerd met het gebruik van een nikkelvrije EPIG-oppervlakte,een sterke toewijding tonen aan het behoud van de signaaltrouw en het waarborgen van de betrouwbaarheid op lange termijn;.

Dit is geen generiek bord; het is een speciaal ontworpen oplossing, waarschijnlijk bestemd voor de kritieke RF-front-end van een satelliet, radar of communicatiesysteem.Het is een bewijs van het feit dat in hoogfrequente elektronicaMinder kan echt meer zijn.
