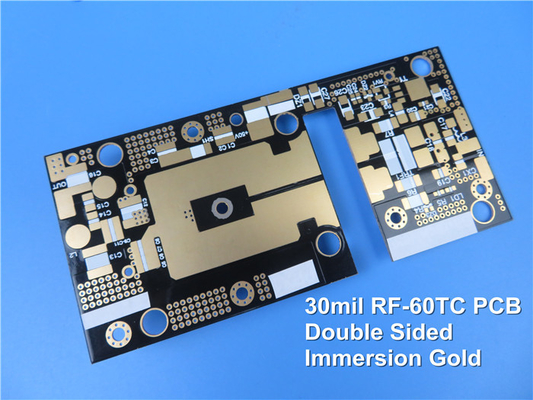

RF-60TC PCB 2-laag 5mil met ENIG.

RF-60TC: Het ontketenen van de kracht van hoogfrequente materialen in RF- en microgolftoepassingen

Inleiding:

RF-60TC is een uitzonderlijk hoogfrequentie materiaal ontworpen om een revolutie teweeg te brengen in RF- en microgolftoepassingen.,RF-60TC biedt ongeëvenaarde prestaties voor hoogvermogende RF-systemen en geminiaturiseerde antenneontwerpen.We zullen dieper ingaan op de kenmerken, voordelen, PCB-stapeling, constructiedetails en typische toepassingen van RF-60TC, die zijn belangrijke bijdragen aan het gebied van hoogfrequente materialen laten zien.

RF-60TC: Vooruitgang van RF- en microgolftechnologieën

1kenmerken van RF-60TC:
RF-60TC bevat glasversterkte PTFE-keramische composieten, die dienen als basis voor zijn uitstekende kenmerken.

• Dielectrische constante (Dk) van 6,15 bij 10 GHz:RF-60TC zorgt voor betrouwbare signaaloverdracht en optimale prestaties in hoogfrequente toepassingen door een stabiele en voorspelbare dielectrische constante te bieden.
• Dissipatiefactor van 0,002 bij 10 GHz/23°C: met een uitzonderlijk lage dissipatiefactor minimaliseert RF-60TC signaalverliezen en zorgt voor een efficiënte stroomoverdracht, wat resulteert in een verbeterde systeemefficiëntie.
• Thermische coëfficiënt van Dk: RF-60TC vertoont een thermische coëfficiënt van Dk van -3,58 ppm/°C over een breed temperatuurbereik (-50°C tot 150°C).Deze eigenschap zorgt voor stabiliteit en consistentie onder verschillende bedrijfsomstandigheden, waardoor een betrouwbare prestatie mogelijk is in verschillende temperatuuromgevingen.
• Hoge thermische geleidbaarheid: RF-60TC beschikt over indrukwekkende thermische geleidbaarheid waarden, waardoor een efficiënte warmteafvoer en het verminderen van de werktemperaturen in high-power RF toepassingen.Het biedt thermische geleidbaarheid van 0.9 W/MK (onbekleed), 1.0 W/MK (0,5 oz) en 1,05 W/M*K (1 oz), waardoor een effectief warmtebeheer mogelijk is bij veeleisende toepassingen.
• Lage vochtopname: RF-60TC vertoont een minimale vochtopname van slechts 0,03%, waardoor het zeer bestand is tegen omgevingsvochtigheid.Deze eigenschap zorgt voor consistente prestaties en vermindert het risico op vochtgerelateerde problemen in RF- en microgolfsystemen.
• Dimensionele stabiliteit en lage CTE: RF-60TC toont uitstekende dimensionale stabiliteit en een lage coëfficiënt van thermische uitbreiding (CTE).Deze eigenschappen maken het mogelijk om hoog laaggetal meerlagige PCB's te bouwen met een verbeterde platte door gat betrouwbaarheidDe lage CTE vermindert de belasting op de componenten en zorgt voor een lange betrouwbaarheid onder verschillende bedrijfsomstandigheden.

2Voordelen van RF-60TC:

RF-60TC biedt een reeks voordelen die het een optimale keuze maken voor RF- en microgolftoepassingen:

• Verbeterde verliestangent: door dielectrische verliezen te minimaliseren, verbetert RF-60TC de signaalkwaliteit en de algehele systeemprestaties.en verminderde signaalvervorming.
• Verbeterde warmteoverdracht: de hoge thermische geleidbaarheid van RF-60TC maakt een efficiënte warmteafvoer mogelijk, wat leidt tot lagere bedrijfstemperaturen en verhoogde ontwerpmarges.De verbeterde warmteoverdracht verlengt de levensduur van actieve componenten en verbetert de betrouwbaarheid op lange termijn van RF-systemen.
• Dimensionele stabiliteit en lage CTE van de Z-as: de lage CTE en dimensionale stabiliteit van RF-60TC zijn cruciaal voor het handhaven van een consistente prestatie in de loop van de tijd.De dimensionale stabiliteit van het materiaal ondersteunt hoog laaggetal meerlagige PCB's, terwijl de lage CTE op de Z-as het risico op delaminatie vermindert en een betrouwbare prestatie in veeleisende omgevingen garandeert.
• Uitstekende hechting op metaal: RF-60TC vertoont uitstekende hechtingseigenschappen, met name op laagprofiel- en omgekeerd behandelde koperoppervlakken.verbeterde signaalintegriteit, en verbeterde prestaties van het systeem in het algemeen.
• Stabiele DK over frequentie en temperatuur: RF-60TC handhaaft een stabiele dielectrische constante over een breed frequentiebereik en temperatuurvariaties.het maken van RF-60TC een betrouwbare keuze voor veeleisende RF- en microgolftoepassingen.
• Lage vochtopname: de minimale vochtopname van RF-60TC voorkomt een afname van de prestaties in vochtige omgevingen.zelfs in moeilijke omstandigheden.

3.PCB-stapeling en constructie:
De aanbevolen constructiedetails voor het gebruik van RF-60TC in PCB-ontwerpen zijn als volgt:

• Koperlaag 1: 35 μm
• RF-60TC-laag: 0,127 mm (5 mils)
• Koperlaag 2: 35 μm

Deze specificaties zorgen voor een optimale signaalintegriteit en een efficiënte warmteafvoer, terwijl de mechanische stabiliteit van de PCB-assemblage behouden blijft.

Naast de details van de stapeling moet de constructie van het PCB aan specifieke eisen voldoen:

• Afmetingen van het bord: de aanbevolen afmetingen zijn 54,19 mm x 34,47 mm, met een tolerantie van +/- 0,15 mm.
• Minimum spoor/ruimte: de minimale spoor/ruimte vereisten zijn... sorry, maar het lijkt erop dat de reactie weer is afgesneden.
• Minimale trace/ruimte: de minimale trace/ruimte vereisten voor RF-60TC zijn afhankelijk van de specifieke productiecapaciteiten van het PCB-fabricageproces.Het wordt aanbevolen om de PCB-fabrikant te raadplegen voor de juiste sporen- en ruimteafmetingen..
• Hoolgrootte: de hoolgrootte moet worden ontworpen op basis van de specifieke eisen van het PCB en de gebruikte onderdelen.Het is van essentieel belang om de PCB-fabrikant te raadplegen om de juiste gaten te bepalen..
• Afgewerkte plaatdikte: De afgeronde plaatdikte voor RF-60TC-PCB's kan variëren op basis van de specifieke toepassing.Het wordt meestal bepaald door de stapel en de mechanische eisen van het systeem.
• Kopergewicht: het aanbevolen kopergewicht voor RF-60TC-PCB's is 35 μm (1 oz) voor zowel de bovenste als de onderste koperlagen.
• Via platingdikte: de via platingdikte moet worden bepaald volgens de specifieke eisen van het PCB-ontwerp en de productiecapaciteit van het gekozen PCB-fabricatieproces.
• Oppervlakteafwerking: de oppervlakteafwerking van RF-60TC-PCB's kan worden geselecteerd op basis van de specifieke behoeften van de toepassing.ENIG (electroless Nickel Immersion Gold), en OSP (Organic Solderability Preservative).
• Detail van het zijdecreen: de details van het zijdecreen, zoals de kenmerken van de onderdelen, logo's en andere markeringen, moeten worden aangebracht op basis van de specifieke eisen van het PCB-ontwerp.De afmetingen en de plaatsing van de zijderuitelementen dienen zorgvuldig te worden overwogen om interferentie met signaalspuren of kritieke onderdelen te voorkomen..

4Typische toepassingen:
RF-60TC is geschikt voor een breed scala aan hoogfrequente toepassingen, waaronder:

• Hoogvermogenversterkers: de uitzonderlijke warmtegeleidbaarheid van RF-60TC maakt het een ideale keuze voor hoogversterkerontwerpen.wat leidt tot lagere bedrijfstemperaturen en verbeterde prestaties en betrouwbaarheid.
• Miniaturiseerde antennes: de superieure dielectrische eigenschappen en dimensionale stabiliteit van RF-60TC dragen bij aan de ontwikkeling van compacte en hoogwaardige miniaturiseerde antennes.Het materiaal zorgt voor betere winst en efficiëntie, het verbeteren van draadloze communicatiesystemen.
• GPS, patch en RFID-lezer: RF-60TC verbetert de prestaties van GPS, patch en RFID-leessystemen door signaalverliezen te minimaliseren en een nauwkeurige signaalontvangst en betrouwbare gegevensoverdracht te garanderen.
• Filters, koppelers en splitters: De stabiele dielectrische constante en lage vochtabsorptie van RF-60TC maken het geschikt voor het bouwen van filters, koppelers en splitters.Deze componenten vereisen nauwkeurige signaalscheiding en -verdeling., en RF-60TC levert de nodige elektrische prestaties en betrouwbaarheid.
• Satellieten: RF-60TC's uitstekende thermische geleidbaarheid, dimensionale stabiliteit en lage vochtabsorptie maken het een waardevol materiaal voor satelliettoepassingen.Het zorgt voor betrouwbare prestaties in de harde omstandigheden van de ruimte, die bijdragen tot het succes van satellietcommunicatiesystemen.

Conclusie:

RF-60TC vertegenwoordigt een belangrijke vooruitgang in hoogfrequente materialen, met uitzonderlijke warmtegeleidbaarheid, lage dielektrische verliezen en dimensionale stabiliteit.De unieke combinatie van kenmerken en voordelen maakt het een optimale keuze voor een reeks RF- en microgolftoepassingenDoor de voordelen van RF-60TC te benutten, zoals verbeterde signaalkwaliteit, verbeterde warmteoverdracht, dimensionale stabiliteit en betrouwbare prestaties,ontwerpers kunnen nieuwe mogelijkheden ontsluiten in high-power RF-systemenRF-60TC zal de toekomst van draadloze communicatie vormgeven door hoogwaardige RF- en microgolfsystemen mogelijk te maken.
