Wangling TP: een geavanceerde hoogfrequente thermoplastische PCB voor geavanceerde elektronica

Wangling TP: een geavanceerd hoogfrequent thermoplastisch materiaal voor geavanceerde elektronica

Inleiding:
Wangling TP revolutioneert de elektronica-industrie met zijn unieke hoogfrequente thermoplastische materiaal.Materialen van het TP-type zijn voorzien van een dielectrische laag bestaande uit keramiek en polyfenyleenoxidehars (PPO), waardoor de noodzaak van glasvezelversterking wordt weggelaten.Het onderscheidende kenmerk van Wangling TP ligt in het vermogen om de dielektrische constante nauwkeurig aan te passen door de verhouding keramiek-PPO-hars te manipulerenDit gespecialiseerde productieproces resulteert in uitstekende diëlektrische prestaties en opmerkelijke betrouwbaarheid.Wangling TP omvat glad materiaal zonder koperen bekleding, materiaal met een koperen bekleding aan één zijde, respectievelijk materiaal met een koperen bekleding aan beide zijden.

Belangrijkste kenmerken:

1.Verstelbare dielectrische constante:
De Wangling TP stelt ingenieurs in staat de dielectrische constante te selecteren binnen een veelzijdig bereik van 3 tot 25, zodat deze voldoet aan de specifieke vereisten van verschillende circuits.De dielektrische constante blijft stabiel, met populaire opties waaronder 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Bovendien vertoont het materiaal een laag dielectriciteitsverlies, met minimale veranderingen naarmate de frequentie toeneemt, met name tot 10 GHz.

2Breed werktemperatuurbereik:
De Wangling TP is ontworpen om uitzonderlijke omstandigheden te weerstaan en heeft een langdurig temperatuurbereik van -100 °C tot +150 °C.De uitstekende laagtemperatuurbestendigheid zorgt voor betrouwbare prestaties in extreem koude omgevingenVoorzichtigheid is echter geboden, aangezien temperaturen hoger dan 180°C de materiaalvervorming, delaminatie van de koperen folie en aanzienlijke afwijkingen van de elektrische prestaties kunnen veroorzaken.

3.Versatiliteit in dikte:
Wangling TP biedt een scala aan dikteopties, te beginnen bij een ultradunne 0,5 mm. Deze flexibiliteit maakt het mogelijk om aan te passen aan specifieke diktevereisten,aanpassing aan diverse toepassingsbehoeften.

4Stralingsbestendigheid en lage uitgassing:
Met zijn inherente stralingsbestendigheid is Wangling TP een optimale keuze voor toepassingen die blootgesteld zijn aan straling.het garanderen van betrouwbare prestaties in veeleisende omgevingen.

5.Ideal voor geavanceerde toepassingen:
Wangling TP vindt optimaal gebruik in geavanceerde toepassingen zoals GPS-antennes, raketgebonden systemen, lontjes en geminiaturiseerde antennes.Door zijn uitzonderlijke eigenschappen en betrouwbaarheid is het het materiaal van keuze voor geavanceerde technologieën.

6Verbeterde hechting en verwerkbaarheid:
Wangling TP overtreft traditionele keramische substraten met vacuümcoating door de superieure hechting tussen de koperen folie en de dielectrische laag.Deze versterkte hechting zorgt voor een langdurige betrouwbaarheidBovendien is het materiaal gemakkelijk te bewerken, waardoor verschillende verwerkingsmethoden kunnen worden toegepast, waaronder boren, draaien, slijpen, snijden, etsen en meer.Deze mogelijkheden overtreffen die van conventionele keramische ondergronden.

PCB-constructie:

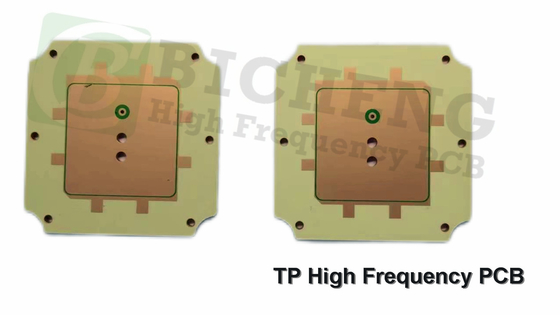

Wangling TP wordt vaak gebruikt bij de constructie van 2-lagige starre PCB's. De typische stapelconfiguratie bestaat uit:

Copper_layer_1: 35 μm
TP1020 Kern: 0,8 mm
Copper_layer_2: 35 μm

Bijkomende PCB-gegevens:

Conclusie:
Wangling TP vertegenwoordigt een opmerkelijke vooruitgang in dehoog-Frequentie thermoplastische materialen, met ongeëvenaarde prestaties en veelzijdigheid.Wangling TP is het materiaal van keuze voor veeleisende toepassingen in GPS-antennesDe betrouwbaarheid, verwerkbaarheid en beschikbaarheid op wereldschaal maken het een ideale oplossing voor geavanceerde elektronische ontwerpen.Blijf vooruit met Wangling TP en ontgrendel nieuwe mogelijkheden in hoogfrequente toepassingen.
