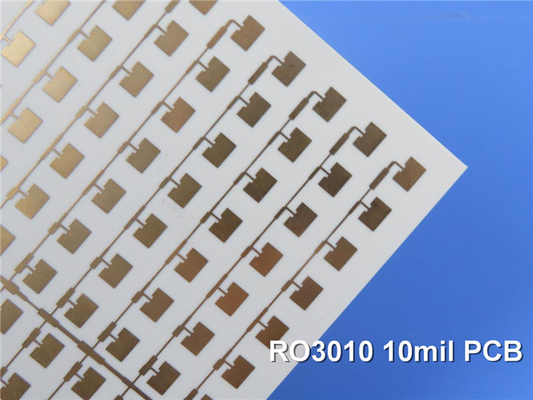

Rogers RO3010 PCB's 2-laag 10 mil dik dubbelzijdig koper met onderdompeling zilver

High-Performance ontgrendelen met Rogers RO3010 PCB's

In de snel veranderende wereld van de elektronica, waar miniaturisatie en geavanceerde prestaties van het allergrootste belang zijn, spelen de materialen van de printplaten een cruciale rol bij het benutten van het volledige potentieel van moderne apparaten.Eén van die opvallende oplossingen is de Rogers RO3010 PCB, een tweelaags stijf circuit board dat een revolutie teweegbrengt in een breed scala aan toepassingen, van automotive radar tot satellietcommunicatie.

De kern van het RO3010-PCB is het geavanceerde RO3010-materiaal, een met keramiek gevulde PTFE-composite die een opmerkelijke combinatie van elektrische, mechanische en thermische eigenschappen biedt.

V: Wat zijn de belangrijkste elektrische eigenschappen van het RO3010-materiaal?
A: Het RO3010 materiaal heeft een indrukwekkende elektrische prestaties:

1. Dielectrische constante van 10,2 ± 0,30 bij 10 GHz
2. Dissipatiefactor 0,0022 bij 10 GHz
3. Deze specificaties zorgen voor een uitstekende signaalintegratie en een lage verliesprestatie over een breed spectrum van frequenties.

Maar de kracht van het materiaal gaat veel verder dan zijn elektrische eigenschappen.zorgt voor een opmerkelijke mate van dimensionale stabiliteit die essentieel is voor de miniaturisering van circuits en betrouwbare interconnecties.

V: Hoe presteert het RO3010-materiaal op het gebied van thermisch beheer?
A: Het RO3010-materiaal is uitstekend in thermisch beheer:

1. Thermische geleidbaarheid van 0,95 W/mK, waardoor een efficiënte warmteafvoer mogelijk is
2. Hoge overgangstemperatuur van glas (Td > 500°C) voor weerbaarheid bij extreme temperaturen
3. Werktemperatuurbereik van -40°C tot +85°C

Deze thermische stabiliteit, gecombineerd met een hoge glazen overgangstemperatuur (Td > 500°C), maakt de RO3010 tot een ideale keuze voor toepassingen die veerkracht vereisen bij extreme temperaturen.

Met een warmtegeleidbaarheid van 0,95 W/mK verdrijft het materiaal warmte effectief.het ontwerpen van krachtige schakelingen en componenten die onder veeleisende omstandigheden betrouwbaar kunnen werken mogelijk te makenDeze thermische efficiëntie wordt verder aangevuld door de lage vochtopname van het materiaal van slechts 0,05%, waardoor zelfs in vochtige omgevingen een consistente prestatie wordt gewaarborgd.

De voordelen van het RO3010-materiaal zijn niet beperkt tot zijn technische bekwaamheid; het biedt ook aanzienlijke voordelen op het gebied van productie en kosteneffectiviteit.De economische prijzen en de geschiktheid voor productieprocessen met een groot volume maken het een aantrekkelijke keuze voor fabrikanten die prestaties en betaalbaarheid willen in evenwicht brengen.

Als het gaat om het ontwerp van de RO3010 PCB, biedt de 2-laag configuratie een veelzijdig platform voor een breed scala aan toepassingen.in combinatie met een einddikte van slechts 032mm, een ideale oplossing voor ruimtebeperkte ontwerpen.

V: Wat zijn enkele van de belangrijkste bouwdetails van het RO3010 PCB?
A: Het RO3010 PCB heeft de volgende constructiedetails:

1. 2-laag rigide PCB met 35 μm koperschichten
2. Afgewerkte platen met een dikte van 0,32 mm
3. 1 oz kopergewicht op de buitenste lagen
4. Minimaal spoor/ruimte van 4/6 mils en minimale gatgrootte van 0,2 mm

Van automotive radar toepassingen en globale positioneringssatelliet antennes tot cellulaire telecommunicatiesystemen en directe uitzendingssatellieten,de RO3010 PCB is klaar om een game-changer in een breed scala van industrieën te zijnAangezien de vraag naar high-performance, compacte en kosteneffectieve circuit board-oplossingen blijft groeien,De Rogers RO3010 PCB is een bewijs van de kracht van innovatieve materiaalwetenschap en techniek..
