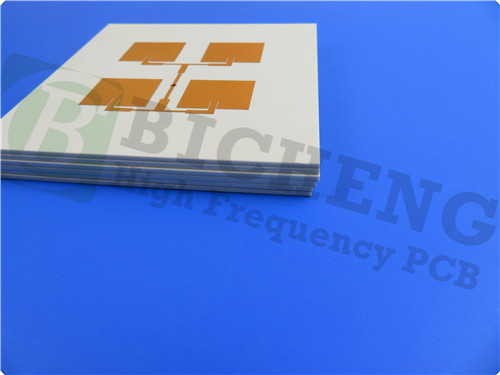

TFA294 PCB 2-laag 0,127 mm Dik TFA294, TFA300, TFA615, TFA1020 met ENEPIG

Revolutionaire hoogfrequente elektronica: onthulling van de PCB's van de TFA-serie

Inleiding:
In het snel evoluerende gebied van hoogfrequente elektronica, zijn de TFA-serie polytetrafluoroethyleen keramische composiet dielectrische substraten als een transformatieve kracht ontstaan,het landschap van de prestaties opnieuw vormgevenDeze substraten zijn ontworpen met een unieke mix van PTFE-hars en keramiek en vertegenwoordigen een paradigmaverschuiving in luchtvaartmaterialen.het aanbieden van uitzonderlijke eigenschappen die het ontwerp van hoogfrequente schakelingen naar nieuwe hoogten tillen.

De TFA-serie onderscheidt zich van de traditionele productiemethoden door gebruik te maken van een geavanceerd proces om geprefabriceerde platen te maken, zonder glasvezelstof,en met behulp van een gespecialiseerde laminatietechniekDeze aanpak verbetert de dielectrische constante van het materiaal, minimaliseert dielectrische verliezen en zorgt voor een superieure frequentiestabiliteit.het maakt het een voorkeur keuze voor veeleisende toepassingen die precisie en betrouwbaarheid vereisen.

V1: Wat onderscheidt de PCB's van de TFA-serie van conventionele substraten?
A1: De PCB's van de TFA-serie onderscheiden zich door hun unieke samenstelling van PTFE-hars en keramiek, waardoor de behoefte aan traditionele glasvezeldoekimpregnatie wordt weggenomen.Deze innovatieve aanpak verbetert de elektrische eigenschappen, minimaliseert dielektrisch verlies en zorgt voor uitzonderlijke frequentiestabiliteit, waardoor een nieuwe standaard wordt gesteld voor het ontwerp van hoogfrequente schakelingen.

V2: Hoe heeft de afwezigheid van glasvezelstof invloed op de prestaties van de TFA-serie-substraten?
A2: De afwezigheid van glasvezelstof in de TFA-serie-substraten maakt de integratie van speciale nano-ceramica gemengd met hars mogelijk,die de negatieve effecten van glasvezel tijdens elektromagnetische golfverspreiding elimineertDit resulteert in een superieure frequentiestabiliteit, minimaal dielectriciteitsverlies en verminderde anisotropie, wat bijdraagt aan verbeterde prestaties en betrouwbaarheid.

V3: Wat zijn de belangrijkste kenmerken van de TFA294-variant in de TFA-serie?
A3: De TFA294-variant biedt een dielectrische constante van 2,94 bij 10 GHz, een dissipatiefactor van 0,0010 bij 10 GHz en een lage TCDK van -5 ppm/°C.vochtopname van 0.03%, en UL 94-V0 conformiteit, de TFA294 exemplificeert hoogwaardige kenmerken die zijn afgestemd op veeleisende hoogfrequente toepassingen.

Kenmerken (TFA294)
- Dielectrische constante (Dk) van 2,94 bij 10 GHz
- Dissipatiefactor 0,0010 bij 10 GHz en 20 GHz, 0,0012 bij 40 GHz
- lage TCDK bij -5 ppm/°C, -55°C tot 150°C
- CTE x-as 18 ppm/°C, CTE y-as 18 ppm/°C, CTE z-as 32 ppm/°C, -55°C tot 288°C
- thermische geleidbaarheid van 0,59 W/mk
- Vochtopname 0,03%
- UL 94-V0

V4: Hoe voldoen de PCB's van de TFA-serie aan diverse ontwerpvereisten?
A4: De PCB's van de TFA-serie bieden een reeks dielektrische constante opties, waaronder 2.94, 3.0, 6.15, en 10.2Ingenieurs en ontwerpers kunnen de juiste variant kiezen op basis van hun specifieke behoeften.het garanderen van optimale prestaties en betrouwbaarheid in hun hoogfrequente schakelingen.

Tot slot zijn de PCB's van de TFA-serie een nieuw tijdperk van uitmuntendheid in de hoogfrequente elektronica, die geavanceerde mogelijkheden en ongeëvenaarde prestaties biedt voor een breed scala aan toepassingen.Omarmen van de toekomst van het ontwerp van hoogfrequente schakelingen met de TFA-serie en ontgrendelen van het potentieel voor baanbrekende innovaties in de elektronische techniek.
