Waarom is TLX-9 PCB de juiste keuze?

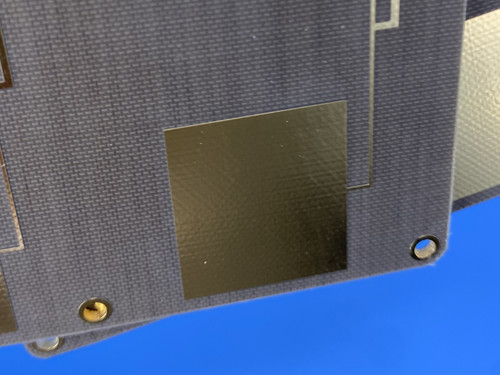

Ik ben verheugd om te delen onze nieuw verscheept2-lagig TLX-9 PCBHet is ontworpen om betrouwbaar, efficiënt en perfect te zijn voor hoogfrequente toepassingen zoalsantennes, versterkers en RF-componentenGebouwd metTaconisch TLX-9 materiaal, biedt dit PCB een laag signaalverlies, uitstekende thermische stabiliteit en hoge duurzaamheid.

Laat me uitleggen wat dit PCB zo geweldig maakt en hoe het je kan helpen.

Hoe dit PCB werd gemaakt

Dit PCB is zorgvuldig ontworpen om een hoge prestatie te garanderen.

• Materiaal: TLX-9, die bekend staat om zijn stabiele elektrische en mechanische eigenschappen.
• DeeltjesHet is een eenvoudig tweelaags ontwerp.
• Grootte: Elk bord is 78 mm x 39 mm, met een dikte van 0,9 mm.
• Koperen gewicht1 oz op de buitenste lagen voor een goede geleidbaarheid.
• Trace en ruimteDe minimale spoorbreedte is 4 mil, en de afstand is 7 mil.
• Oppervlakte afwerking: Immersion Gold werd gebruikt voor een betere soldeerbaarheid en corrosiebestendigheid.
• Beproeving: Elk bord is voor verzending 100% elektrisch getest om te garanderen dat het perfect werkt.

Wat zit er in het PCB?

Deze PCB is eenvoudig, maar zeer effectief.

• DeeltjesIn totaal 36.
  • 25 door-gat padsen11 SMT Pads aan de bovenkant.
• Vries: 23 in totaal, allemaal bekleed met koper voor sterkte.
• Netten: 2, het ontwerp schoon en efficiënt te houden.

Waarom TLX-9-materiaal werd gebruikt

DeTLX-9 materiaalHet is een composiet van PTFE en geweven glas, waardoor het goed presteert in hoogfrequente toepassingen.dielektrische constante (Dk)is 2.5, dat stabiel blijft over een breed bereik aan temperaturen en frequenties.

Andere voordelen van TLX-9 zijn:

• Laag signaalverliesDe dissipatiefactor is slechts 0,0019 bij 10 GHz.
• Vochtbestendigheid: Het absorbeert minder dan 0,02% vocht, dus het werkt goed in vochtige omgevingen.
• Thermische stabiliteit: Het materiaal is dimensioneel stabiel en bestand tegen vervorming onder hitte.
• Vlamvertragendheid: Het voldoet aan de UL-94 V-0-norm, waardoor de veiligheid in hoge temperatuuromgevingen wordt gewaarborgd.

Waar dit PCB kan worden gebruikt

Dit PCB is ontworpen voor veel hoogfrequente toepassingen, zoals:

• Versterkers met een laag geluidsniveau (LNA's): Ideaal voor geluidsreductie in RF-systemen.
• Antennen: Betrouwbaar voor grootformaatantennen en communicatienetwerken.
• Versterkers met een hoog vermogen: Perfect voor het hanteren van hoge kracht zonder prestaties te verliezen.
• Passieve RF-componenten: Ideaal voor filters, koppelingen en andere componenten.

Waarom u voor dit PCB moet kiezen

Dit PCB is gebouwd omprestaties en betrouwbaarheidHet TLX-9-materiaal zorgt voor een laag verlies, uitstekende vochtbestandheid en thermische stabiliteit. Het is ook compatibel met standaardproductieprocessen, waardoor het gemakkelijk te produceren en kosteneffectief is.

Elk bord werd getest om te voldoenIPC-klasse 2-normen, zodat je op de kwaliteit kunt vertrouwen.

Bestel vandaag

Als u een PCB nodig heeft die betrouwbaar, efficiënt en gebouwd is voor hoogfrequente toepassingen, is dit2-lagig TLX-9 PCBHet is wereldwijd verkrijgbaar, dus je kunt het overal krijgen.

Neem vandaag nog contact met ons op om meer te weten te komen of uw bestelling te plaatsen.
