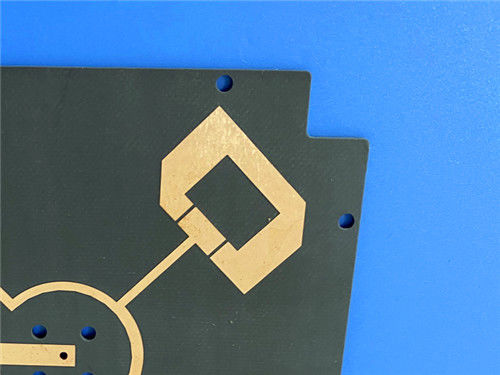

F4BM265 3-lagig PCB met een dikte van 6,2 mm en een koperen afwerking door Bicheng Technologies Limited

F4BM265 3-lagig PCB met een dikte van 6,2 mm en een koperen afwerking door Bicheng Technologies Limited

(Alle PCB's worden op maat vervaardigd. Referentiebeelden en parameters kunnen variëren op basis van uw ontwerpvereisten.)

Bij Bicheng Technologies Limited, zijn we enthousiast om ons F4BM265 3-Layer PCB, een cutting-edge oplossing voor microwave, RF, en radar systemen, te introduceren.Dit pcb levert een laag dielectrical verlies., hoge stabiliteit, en uitstekende prestaties voor toepassingen die precisie en betrouwbaarheid vereisen.

Met een 6.2mm afgewerkte dikte, bare copper surface finish, en drie-layer constructie, is dit PCB ontworpen om te voldoen aan strenge eisen voor high-frequency en microwave toepassingen.Laat me je door de constructie lopen., features, and applications om te laten zien waarom het de ideale keuze is voor je volgende project.

1Overzicht van de F4BM265 3-Layer PCB.

De F4BM265 3-Layer PCB is engineered to handle high-frequency signals with exceptional thermal and electrical performance.Dimensionale stabiliteitEn een laag dielectrical verlies.

De F4BM265 laminaten zijn gemaakt van een wetenschappelijk geformuleerde mix van PTFE-hars, fiberglasstof en polytetrafluoroethyleen film.Het leveren van verbeterde elektrische prestaties over vergelijkbare materialenBij Bicheng Technologies Limited, we produceren al onze PCB's volgens IPC-Class-2 standaarden en zorgen ervoor dat elk bord 100% elektrisch wordt getest voor betrouwbaarheid en prestaties.

PCB-constructiedetails

Hier is een gedetailleerde uiteenzetting van de F4BM265 PCB's constructie:

Deze robuuste drie-laag constructie zorgt voor optimale thermische stabiliteit, laag insertieverlies en dimensionale nauwkeurigheid voor veeleisende high-frequency toepassingen.

2Features and Benefits of F4BM265 materiaal.

De F4BM265 laminate is een high-performance PTFE-based materiaal ontworpen voor microwave en RF toepassingen.lage afvoerfactorHet heeft een hoge temperatuur en uitstekende thermische stabiliteit, waardoor het een ideale keuze is voor high-frequency circuits.

Sleutel kenmerken van F4BM265:

• Dielectric constant (Dk): 2.65 ± 0.05 bij 10 GHz, providing stable and accurate signal propagation.
• Dissipatiefactor (Df): 0.0013 bij 10 GHz en 0.0018 bij 20 GHz, waardoor minimaal signaalverlies wordt gewaarborgd.
• Thermische stabiliteit: TCDK: -100ppm/°C van -55°C tot 150°C.
• CTE (coëfficiënt van thermische uitbreiding):
  • X-axis: 14 ppm/°C.
  • Y-as: 17 ppm/°C.
  • Z-as: 142ppm/°C, waarborgt dimensionale stabiliteit onder thermische stress.
• Thermische geleidbaarheid: 0.36W/mK, enabling efficient heat dissipation.
• Vochtweerstand: lage vochtabsorptie: slechts 0,08%, waardoor betrouwbaarheid in vochtige omgevingen wordt gewaarborgd.

Belangrijkste voordelen van F4BM265 Material:

Precision and Stability: De zorgvuldig gecontroleerde Dk zorgt voor consistente high-frequency performance.

Low Loss: De lage dissipatiefactor vermindert het transmissielinjeverlies, waardoor de signaalefficiëntie wordt verbeterd.

Dimensionele stabiliteit: De materiaal's lage CTE zorgt voor mechanische betrouwbaarheid en stabiele prestaties in hoge temperatuur omgevingen.

Langetermijnbetrouwbaarheid: Verbeterde isolatieweerstand en verminderde temperatuurdrift zorgen voor duurzaamheid in veeleisende toepassingen.

3Applicaties van de F4BM265 PCB.

De F4BM265 3-Layer PCB is ontworpen voor industrieën die hoge betrouwbaarheid, lage verliezen en precisieprestaties in high-frequency omgevingen eisen.

Belangrijkste toepassingen:

Microwave, RF en radar systemen:Ideaal voor toepassingen die een laag insertieverlies en stabiele signaalprestaties vereisen.

Fase-shifters en passieve componenten:Gebruikt in systemen die precieze signaalcontrole en laag dielectric verlies vereisen.

Power Dividers, Couplers en Combiners:Zorgt voor efficiënte energiebeheer en thermische stabiliteit in RF-systemen.

Feed Networks en Phased Array Antennas:Ondersteunt hoogfrequente antennesystemen met dimensionale stabiliteit.

Satellietcommunicatie en basisstation antennes:Biedt betrouwbare prestaties in kritieke communicatiesystemen.

Deze toepassingen demonstreren de veelzijdigheid en betrouwbaarheid van de F4BM265 PCB in high-frequency en high-stakes omgevingen.

Waarom Bicheng Technologies Limited kiezen?

Bij Bicheng Technologies Limited zijn we toegewijd aan het leveren van innovatieve PCB-oplossingen die voldoen aan de eisen van geavanceerde industrieën.De F4BM265 3-Layer PCB is een bewijs van onze toewijding aan kwaliteit.Het biedt lage verliezen, thermische efficiëntie en mechanische betrouwbaarheid.

Elke PCB die we maken is gemaakt volgens IPC-Klasse-2 standaarden en ondergaat strenge 100% elektrische testen om consistente kwaliteit te garanderen.we provide tailored solutions for microwave, RF, en radarsystemen.

Als u technische vragen heeft of hulp nodig heeft bij het vinden van het juiste PCB voor uw toepassing, neem dan contact op met me, Sally, opsales30@bichengpcb.comIk help je graag met je project.
