RO4350B + High Tg FR-4 Hybrid 6-Layer PCB gebouwd op 1,6 mm dik met onderdompeling zilver door Bicheng Technologies Limited

RO4350B + High Tg FR-4 Hybrid 6-Layer PCB met een dikte van 1,6 mm: een kosteneffectieve hoogfrequente oplossing van Bicheng Technologies Limited

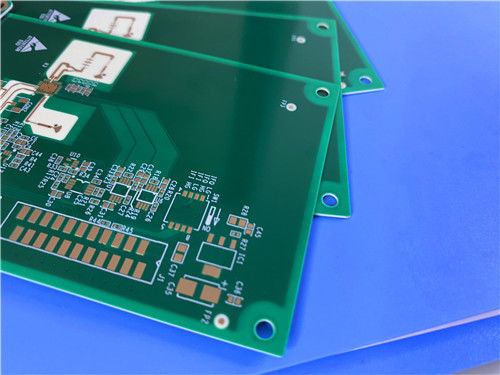

(Alle PCB's worden op maat vervaardigd. Referentiebeelden en parameters kunnen variëren op basis van uw ontwerpvereisten.)

Bij Bicheng Technologies Limited zijn we trots op het aanbieden van hoogwaardige hybride PCB's die de sterke punten van Rogers RO4350B hoogfrequente laminaat en High-Tg FR-4 materialen combineren.Onze RO4350B + High-Tg FR-4 Hybrid 6-Layer PCB is speciaal ontworpen voor toepassingen die uitstekende signaalintegriteit vereisen, thermische betrouwbaarheid en kostenefficiëntie.

Deze 1,6 mm PCB, met een zilveren oppervlakte en een constructie van 6 lagen, is een ideale oplossing voor RF, microgolven en hoogfrequente ontwerpen.Door strategisch gebruik te maken van RO4350B voor kritieke hoogfrequente secties en FR-4 voor laagfrequente of krachts secties, zorgt deze hybride PCB voor optimale prestaties tegen een concurrerende prijs.

Laten we de constructie, voordelen en toepassingen van deze geavanceerde hybride PCB onderzoeken.

1. Overzicht van de RO4350B + High Tg FR-4 Hybrid 6-layer PCB

De RO4350B + High Tg FR-4 Hybrid PCB combineert de hoogfrequente stabiliteit van Rogers RO4350B met de mechanische sterkte en kostenefficiëntie van High-Tg FR-4. This hybrid design allows engineers to achieve precise impedance control and low signal loss in RF sections while maintaining thermal reliability and structural integrity in the PCB’s overall construction.

Het RO4350B-laminaat staat bekend om zijn lage dielektrische constante (Dk) en lage dissipatiefactor (Df), waardoor het ideaal is voor antenneontwerpen, RF-circuits en microgolfcomponenten.het High-Tg FR-4 materiaal verbetert de hittebestandheid en dimensionale stabiliteit van de PCB's, waardoor ook in moeilijke omstandigheden een betrouwbare prestatie wordt gegarandeerd.

Bij Bicheng Technologies Limited worden al onze PCB's geproduceerd volgens IPC-Klasse-2-normen en ondergaan ze strenge 100% elektrische testen om consistente kwaliteit en betrouwbaarheid te garanderen.

PCB-constructiedetails

Hier is een uitgebreide beschrijving van de bouwspecificaties van deze hybride PCB:

De 6-laagstapel zorgt voor uitstekende signaalintegriteit, thermische prestaties en mechanische betrouwbaarheid, waardoor het geschikt is voor hoogfrequente communicatiesystemen.

2. Kenmerken en materiële eigenschappen

Deze hybride PCB profiteert van de unieke eigenschappen van RO4350B-laminaat en High-Tg FR-4-materialen, waardoor een kosteneffectieve oplossing ontstaat die geen afbreuk doet aan de prestaties.

RO4350B Eigenschappen en kenmerken:

• Dielektrische constante (Dk): 3,48 ± 0,05 bij 10 GHz, waardoor een stabiele en voorspelbare signaalverspreiding wordt gewaarborgd.
• Dissipatiefactor (Df): 0,0037 bij 10 GHz, waardoor het signaalverlies wordt geminimaliseerd en de efficiëntie wordt geoptimaliseerd.
• Thermische uitbreiding: Z-as CTE: 32 ppm/°C, waardoor de compatibiliteit met koper wordt gewaarborgd en de risico's op delaminatie tot een minimum worden beperkt.
• Thermische geleidbaarheid: 0,69 W/m/°K, waardoor een efficiënte warmteafvoer mogelijk is.
• Vochtabsorptie: lage vochtabsorptie van 0,06%, waardoor een betrouwbare prestatie in vochtige omgevingen wordt gewaarborgd.

High-Tg FR-4 Eigenschappen en kenmerken:

• Tg-waarde: ≥ 170°C, waardoor het geschikt is voor loodvrij solderen en toepassingen bij hoge temperaturen.
• Mechanische sterkte: uitstekende stijfheid en compatibiliteit met meerlagige stapels.
• Kostenefficiëntie: een traditioneel epoxy-/glasvezelsysteem met lage kosten voor laagfrequente secties.
• Dimensionale stabiliteit: lage Z-as CTE verbetert de betrouwbaarheid van het gat en de structurele integriteit.

3Belangrijkste voordelen van het gebruik van een hybride PCB

Optimalisatie van de prestaties

• Signalintegrity: RO4350B zorgt voor een laag signaalverlies en minimale vertraging in hoogfrequente circuits, zoals antennes en RF-traces.
• Impedantiebeheersing: Een strakke Dk-tolerantie (±0,05) zorgt voor een nauwkeurige impedantieafsluiting in kritische hoogfrequente ontwerpen.

Thermisch beheer en betrouwbaarheid

• Hoogtemperatuurduurzaamheid: High-Tg FR-4 verwerkt hoge temperaturen, terwijl RO4350B thermische stress minimaliseert met zijn lage CTE.
• UL-certificering: RO4350B is UL 94 V-0-gecertificeerd, waardoor brandwerendheid en veiligheid worden gewaarborgd.

Kosten en productie-efficiëntie

• Selectief materiaalgebruik: RO4350B wordt strategisch alleen gebruikt in hoogfrequente gebieden, waardoor de materiaalkosten worden verlaagd.
• Standaardverwerking: Beide materialen zijn compatibel met standaard FR-4-productieprocessen, waardoor de noodzaak van gespecialiseerde apparatuur wordt weggenomen.

4. Toepassingen van de RO4350B + High Tg FR-4 Hybrid PCB

De RO4350B + High Tg FR-4 Hybrid PCB wordt veel gebruikt in industrieën die een hoge signaalintegriteit, thermische betrouwbaarheid en kosteneffectieve oplossingen vereisen.

Typische toepassingen:

1. Antennen en vermogenversterkers voor cellulaire basisstations
2. RF-identificatiemerkers (RFID)
3. Radar en sensoren voor de automobielindustrie
4. LNB's voor satellieten voor directe uitzending

Waarom Bicheng Technologies Limited kiezen?

Bij Bicheng Technologies Limited zijn we toegewijd aan het leveren van innovatieve PCB-oplossingen die voldoen aan de behoeften van hoogwaardige industrieën.De RO4350B + High Tg FR-4 Hybrid PCB is een voorbeeld van onze expertise in het combineren van hoogfrequente prestaties met mechanische betrouwbaarheid.

Elke PCB die we produceren ondergaat strenge 100% elektrische tests om consistente kwaliteit en betrouwbaarheid te garanderen.We zijn uw vertrouwde partner voor hoogwaardige PCB-projecten.

Voor technische vragen of om een bestelling te plaatsen, neem gerust contact met mij op, Sally, opsales30@bichengpcb.comIk zal u graag helpen met uw PCB-behoeften.

RO4350B + High Tg FR-4 Hybrid 6-layer PCB met een dikte van 1,6 mm door Bicheng Technologies Limited
