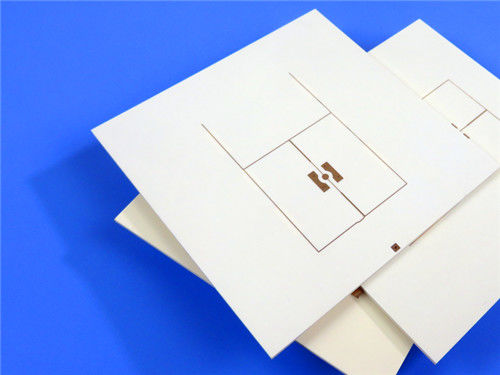

RO4350B + RO4450F 6-laag RF-PCB met een dikte van 1,8 mm: een hoogwaardige oplossing van Bicheng Technologies Limited

RO4350B + RO4450F 6-laag RF-PCB met een dikte van 1,8 mm: een hoogwaardige oplossing van Bicheng Technologies Limited

(Alle PCB's worden op maat vervaardigd. Referentiebeelden en parameters kunnen variëren op basis van uw ontwerpvereisten.)

Bij Bicheng Technologies Limited zijn we verheugd om ons RO4350B + RO4450F 6-layer RF PCB aan te bieden, een geavanceerd product dat is ontworpen voor hoogfrequente RF- en microgolftoepassingen.Deze PCB combineert het lage dielectrische verlies en de thermische stabiliteit van Rogers RO4350B-laminaat met de sequentiële laminaatcompatibiliteit van RO4450F-bindply, waardoor het een uitstekende keuze is voor meerlagige RF-ontwerpen.

Dit 1,8 mm PCB heeft blinde vias, onderdompeling goud afwerking, en 6-laag stack-up, zorgen voor precisie, betrouwbaarheid, en kostenefficiëntie voor cellulaire basisstations, automotive radar systemen,en satellietcommunicatieapparatuurLaat me je door de constructie, functies en toepassingen van deze high-performance PCB leiden.

1. Overzicht van de RO4350B + RO4450F 6-laag RF PCB

De RO4350B + RO4450F 6-layer RF PCB is een stijve PCB-oplossing die hoge frequentieprestaties combineert met mechanische duurzaamheid voor veeleisende RF- en microgolftoepassingen.RO4350B-laminaat biedt een strakke Dk-tolerantie, lage dissipatiefactor en uitstekende thermische geleidbaarheid, waardoor ze ideaal zijn voor high-power RF-circuits.RO4450F bondly verbetert de PCB's constructie met multi-laminatie compatibiliteit, dimensionale stabiliteit en gemak van verwerking.

Bij Bicheng Technologies Limited zorgen we ervoor dat elk PCB voldoet aan de IPC-klasse-2-normen en 100% elektrisch wordt getest om de kwaliteit en betrouwbaarheid ervan te garanderen.

PCB-constructiedetails

Hieronder vindt u een overzicht van de bouwspecificaties voor deze 6-lagige RF-PCB:

Deze 6-lagers stack-up, met blinde vias en nauwkeurige lamineertechnieken, zorgt voor een laag signaalverlies, thermische betrouwbaarheid en mechanische stabiliteit voor complexe RF-circuitontwerpen.

2Kenmerken en voordelen van RO4350B- en RO4450F-materialen

Deze prestaties van PCB's worden gedreven door de unieke eigenschappen van RO4350B-laminaat en RO4450F-bandply, beide vervaardigd door Rogers Corporation.Deze materialen leveren hoogfrequente stabiliteit.Dit maakt deze PCB ideaal voor geavanceerde RF-systemen.

kenmerken van RO4350B-laminaat:

• Dielectrische constante (Dk): 3,48 ± 0,05 bij 10 GHz, waardoor een stabiele signaalverspreiding over een breed frequentiebereik wordt gewaarborgd.
• Dissipatiefactor (Df): 0,0037 bij 10 GHz, waardoor signaalverlies tot een minimum wordt beperkt en de efficiëntie wordt verbeterd.
• Thermische geleidbaarheid: 0,69 W/m/K, wat zorgt voor een efficiënte warmteafvoer in krachtige toepassingen.
• Thermische en dimensionale stabiliteit:
  • X-as CTE: 10 ppm/°C
  • Y-as CTE: 12 ppm/°C
  • Z-as CTE: 32 ppm/°C, waardoor de compatibiliteit met koper wordt gewaarborgd en het risico op delaminatie wordt verminderd.
• Vochtbestendigheid: lage waterabsorptie van 0,06%, waardoor betrouwbaarheid in vochtige omgevingen wordt gewaarborgd.

kenmerken van RO4450F Bondply:

• Dielectrische constante (Dk): 3,52 ± 0,05 bij 10 GHz, die een consistente prestatie biedt in meerlagige constructies.
• Dissipatiefactor (Df): 0,004 bij 10 GHz, wat een laag signaalverlies biedt voor hoogfrequente circuits.
• Thermische geleidbaarheid: 0,65 W/m/K, waardoor een betrouwbaar thermisch beheer mogelijk is.
• Laminatie-compatibiliteit: hoge Tg en lage doorstroming maken RO4450F ideaal voor sequentiële laminacties in complexe PCB-ontwerpen.

3Belangrijkste voordelen van de RO4350B + RO4450F PCB

Deze hybride PCB biedt een reeks voordelen voor ingenieurs die hoogfrequente schakelingen en RF-systemen ontwerpen:

Optimalisatie van de prestaties

• Signal Integrity: RO4350B zorgt voor een laag signaalverlies, strakke impedantiebeheersing en stabiele prestaties in RF-circuits.
• Multi-Layer Precision: RO4450F bondply maakt complexe multi-layer stackups mogelijk met verbeterde dimensionale stabiliteit.
• Thermisch beheer en betrouwbaarheid
• Hoog vermogen: de combinatie van RO4350B en RO4450F zorgt voor uitstekende thermische geleidbaarheid en warmteafvoer.
• Dimensionale stabiliteit: lage CTE-waarden zorgen voor de structurele integriteit en minimaliseren de thermische spanning tijdens de werking.
• Kosten en productie-efficiëntie
• Standaardverwerking: RO4350B en RO4450F zijn compatibel met standaard FR-4 fabricageprocessen, waardoor de productiekosten worden verlaagd.
• Sequentiële laminatie: RO4450F bondply ondersteunt meerdere lamineercycli, waardoor de productie voor complexe ontwerpen wordt vereenvoudigd.

4. Toepassingen van de RO4350B + RO4450F 6-laag RF PCB

1. De RO4350B + RO4450F 6-laag RF-PCB is ontworpen voor industrieën die hoge frequentiestabiliteit, laag signaalverlies en thermische betrouwbaarheid vereisen.Het veelzijdige ontwerp maakt het geschikt voor een breed scala aan toepassingen:
2. Typische toepassingen:
3. Antennen en vermogenversterkers voor cellulaire basisstations.
4. RF-identificatiemerkers (RFID)
5. Radar en sensoren voor de automobielindustrie
6. LNB's voor satellieten voor directe uitzending

5Waarom Bicheng Technologies Limited kiezen?

Bij Bicheng Technologies Limited zijn we toegewijd aan het leveren van innovatieve PCB-oplossingen voor hoogfrequente en RF-toepassingen.De RO4350B + RO4450F 6-laag RF PCB is een voorbeeld van onze toewijding aan prestaties, betrouwbaarheid en kostenefficiëntie.

Onze sterke punten:

Precision Manufacturing: Alle PCB's worden vervaardigd volgens IPC-Klasse-2-normen en worden 100% elektrisch getest.

Wereldwijde beschikbaarheid: We leveren onze producten wereldwijd, zodat uw projecten tijdig kunnen worden ondersteund.

Deskundige ondersteuning: Ons team van professionals biedt u technische bijstand en begeleiding op maat van uw behoeften.

Voor vragen of technische vragen, neem gerust contact met me op, Sally, opsales30@bichengpcb.comIk zal u graag helpen bij het vinden van de perfecte PCB-oplossing voor uw toepassing.
