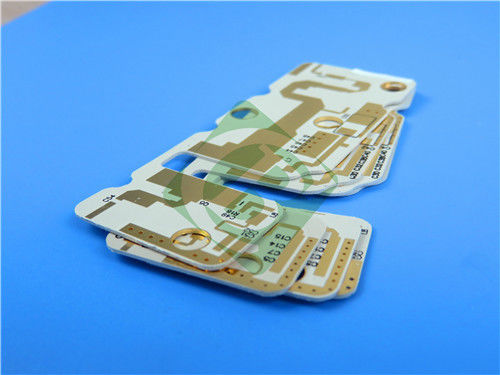

TRF-45 Dubbelzijdige stijve PCB gebouwd op 32mil substraten met ENIG afwerking

Double-sided PCB met TRF-45, 0,9 mm dikte en ENIG afwerking
(Alle PCB's worden op maat vervaardigd. Referentiebeelden en parameters kunnen variëren op basis van uw ontwerpvereisten.)



1. Overzicht van het dubbelzijdig PCB
Deze dubbelzijdige PCB is gebouwd met TRF-45, een keramisch gevulde PTFE-laminaat versterkt met geweven glasvezel.waardoor het ideaal is voor hoogfrequente RF-toepassingenDe ENIG-oppervlakte biedt een uitstekende soldeerbaarheid en corrosiebestendigheid, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.

Met 1 oz koperen lagen, precieze sporen/ruimte toleranties, en geen soldeermasker of zijde-scherm, is dit PCB ontworpen voor efficiënte signaaloverdracht en hoge frequentie consistentie.Elk bord wordt getest op IPC-Klasse-2 normen, waarbij de kwaliteit en betrouwbaarheid voor kritieke toepassingen worden gewaarborgd.



2. PCB-constructie Details




3. PCB Stackup
Deze 2 laag rigide PCB stapel is geoptimaliseerd voor hoge frequentie RF toepassingen.




4Kenmerken van TRF-45

• Dielectrische constante (Dk):4.5 ± 0,15 bij 10 GHz, waardoor een stabiele signaalverspreiding over temperatuur- en frequentiebereiken wordt bereikt.
• Dissipatiefactor (Df):0.0035 bij 10 GHz voor minimaal signaalverlies.
• CTE (coëfficiënt van thermische uitbreiding): X-as: 9 ppm/°C Y-as: 9 ppm/°C Z-as: 40 ppm/°C
• Thermische geleidbaarheid:0.43 W/mK, die een effectieve warmteafvoer biedt.
• Vochtopname:00,06%, waardoor de prestaties in vochtige omgevingen constant blijven.
• Brandbaarheid:UL 94 V-0 voor meer veiligheid.




5Voordelen van TRF-45 materiaal
Het TRF-45 materiaal biedt verschillende voordelen voor hoogfrequente en RF-ontwerpen:

Lage signaalverlies: Zorgt voor de integriteit van het signaal met hoge frequentie voor RFID- en GPS-toepassingen.

Thermische en mechanische betrouwbaarheid:Met een uitstekende thermische geleidbaarheid en een lage CTE presteert het betrouwbaar onder extreme omstandigheden.

Stabiele dielectrische eigenschappen:Dk en Df blijven consistent over een breed scala aan temperaturen en frequenties.

Dimensionele stabiliteit:De versterking met geweven glas verbetert de stijfheid en zorgt voor een gemakkelijker gebruik tijdens de montage.

Kosteneffectieve productie:Compatibel met standaard PTFE-verwerking, waardoor de fabricagekosten worden verlaagd.



6. Toepassingen van het dubbelzijdig PCB

Satelliet radio antennes:Biedt een betrouwbare signaaloverdracht voor satellietcommunicatiesystemen.

RFID-antennen:Zorgt voor een efficiënte opname en overdracht van signalen voor radiofrequente identificatiesystemen.

GPS antennes:Ideaal voor hoge nauwkeurigheid van globale positioneringssystemen.



Waarom Bicheng Technologies kiezen?
Bij Bicheng Technologies Limited specialiseren we ons in de productie van hoogwaardige PCB's voor RF- en microgolftoepassingen.Onze dubbelzijdige PCB met TRF-45 materiaal combineert geavanceerde materialen met strenge kwaliteitsnormen om betrouwbare prestaties te leveren voor uw projecten.


Waarom met ons samenwerken?
Wereldwijde beschikbaarheid: We leveren wereldwijd en bieden uitstekende klantondersteuning.
Hoge normen: Alle PCB's worden getest volgens de normen van IPC-Klasse 2, waardoor de kwaliteit en de kwaliteit van de PCB's worden gewaarborgd.verantwoordelijkheid.
Op maat gemaakte oplossingen: Wij werken nauw samen met u om aan uw specifieke eisen te voldoen.

Als u op zoek bent naar een betrouwbare partner voor uw volgende hoogfrequente project, neem dan gerust contact met mij opsales30@bichengpcb.comLaten we samenwerken om uw innovatieve ontwerpen tot leven te brengen.
