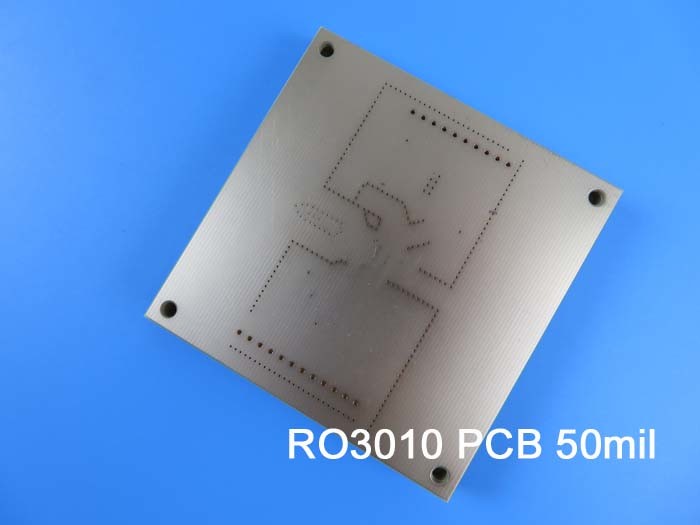

Rogers RO3010 rf drukte de 2-laag Rogers van de Kringsraad 3010 de Microgolfpcb van 50mil 1.27mm met Onderdompelingszilver
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Zijn de de kringsmaterialen van de Rogersro3010 hoge frequentie ceramisch-gevulde PTFE-samenstellingen voorgenomen voor gebruik in commerciële microgolf en rf-toepassingen. Het werd ontworpen om uitzonderlijke elektro en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De mechanische eigenschappen zijn verenigbaar. Dit staat de ontwerper toe om multi-layer raadsontwerpen te ontwikkelen zonder warpages of betrouwbaarheidsproblemen te ontmoeten. RO3010 de materialen stellen een coëfficiënt van thermische uitbreiding (CTE) in de as van X en y-van 17 ppm/℃ tentoon. Deze uitbreidingscoëfficiënt wordt aangepast aan dat van koper, dat het materiaal toestaat om uitstekende dimensionale stabiliteit tentoon te stellen, met typisch etst inkrimping, na ets en bak, van minder dan 0,5 mils per duim. De z-As CTE is 24 ppm/℃, wat uitzonderlijke geplateerde door-gatenbetrouwbaarheid, zelfs in strenge milieu's verstrekt.
Typische toepassingen:
1) Automobielradar
2) Cellulaire telecommunicatiesystemen
3) Datalink op kabelsystemen
4) Directe uitzendingssatellieten
5) Globale plaatsende satellietantennes
6) Flardantenne voor draadloze communicaties
7) Machtsversterkers en antennes
8) Machtsbackplanes
9) Verre meterlezers
PCB-Specificaties
PCB-GROOTTE | 75 x 80 mm = PCs 1 |
RAADStype | Hoge Frequentiepcb |
Aantal Lagen | 2 lagen |
De oppervlakte zet Componenten op | JA |
Door Gatencomponenten | Nr |
LAAGopeenstapeling | koper - 18um (0,5 oz) de HOOGSTE laag van +plate |
RO3010 1.270mm | |
koper - 18um (0,5 oz) de Laag van +plate BOT | |
TECHNOLOGIE | |
Minimumspoor en Ruimte: | 5.8mil/5.4mil |
Minimum/Maximumgaten: | 0.4mm/0.6mm |
Aantal Verschillende Gaten: | 1 |
Aantal Boorgaten: | 4 |
Aantal Gemalen Groeven: | 0 |
Aantal Interne Knipsels: | 0 |
Impedantiecontrole: | nr |
Aantal van Gouden vinger: | 0 |
RAADSmateriaal | |
Glas Epoxy: | RO3010 1.270mm |
Definitieve externe folie: | 1oz |
Definitieve interne folie: | 0oz |
Definitieve hoogte van PCB: | 1.4mm ± 10% |
PLATEREN EN DEKLAAG | |
De oppervlakte eindigt | Onderdompelingsgoud |
Het soldeerselmasker is van toepassing: | BOVENKANT |
De Kleur van het soldeerselmasker: | Groen |
Het Type van soldeerselmasker: | N/A |
CONTOUR/CUTTING | Het verpletteren, v-Besnoeiing |
Het MERKEN | |
Kant van Componentenlegende | BOVENKANT |
Kleur van Componentenlegende | Wit |
Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
VIA | Geplateerd door gat (PTH) |
FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
AFMETINGStolerantie | |
Overzichtsdimensie: | 0,0059“ |
Raadsplateren: | 0,0029“ |
Boortolerantie: | 0,002“ |
TEST | 100% elektrotest vroegere verzending |
TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
DE DIENSTgebied | Wereldwijd, globaal. |
Gegevensblad van Rogers 3010 (RO3010)
RO3010 typische Waarde | |||||
Bezit | RO3010 | Richting | Eenheden | Voorwaarde | Testmethode |
Diëlektrische Constante, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
Diëlektrische Constante, εDesign | 11.2 | Z | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
Dissipatiefactor, tanδ | 0,0022 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 | |
Thermische Coëfficiënt van ε | -395 | Z | ppm/℃ | 10 GHz -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
Dimensionale Stabiliteit | 0,35 0,31 |
X Y |
mm/m | COND A | Ipc-tm-650 2.2.4 |
Volumeweerstandsvermogen | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Oppervlakteweerstandsvermogen | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Trekmodulus | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
Vochtigheidsabsorptie | 0,05 | % | D48/50 | Ipc-tm-650 2.6.2.1 | |
Specifieke Hitte | 0,8 | j/g/k | Berekend | ||
Warmtegeleidingsvermogen | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
Coëfficiënt van Thermische Uitbreiding (- 55 aan 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | 23℃/50% relatieve vochtigheid | Ipc-tm-650 2.4.4.1 |
Td | 500 | ℃ TGA | ASTM D 3850 | ||
Dichtheid | 2.8 | gm/cm3 | 23℃ | ASTM D 792 | |
Koperschil Stength | 9.4 | Ib/in. | 1oz, EDC na Soldeerselvlotter | Ipc-TM 2.4.8 | |
Brandbaarheid | V-0 | UL 94 | |||
Loodvrij Procescompatibel systeem | Ja |
