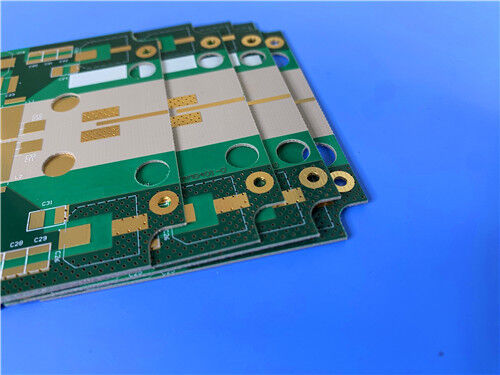

Rogers RT/duroïde 6202 DK 2.94 tot en met 3.06 Hoogfrequente laminaat- en vervaardigde PCB-oplossingen op 20 millimeter substraat met ENIG

Productomschrijving

Bij het ontwerpen van complexe microgolfstructuren – van phased array antennes tot luchtgebonden radarsystemen – speelt materiaalkeuze een doorslaggevende rol bij het bereiken van betrouwbare, reproduceerbare prestaties.Rogers RT/duroid 6202 is een low-loss, low-dielectric-constant laminaat met beperkte geweven glasversterking, ontworpen om de elektrische en mechanische stabiliteit te leveren die essentieel is voor veeleisende hoogfrequente toepassingen.

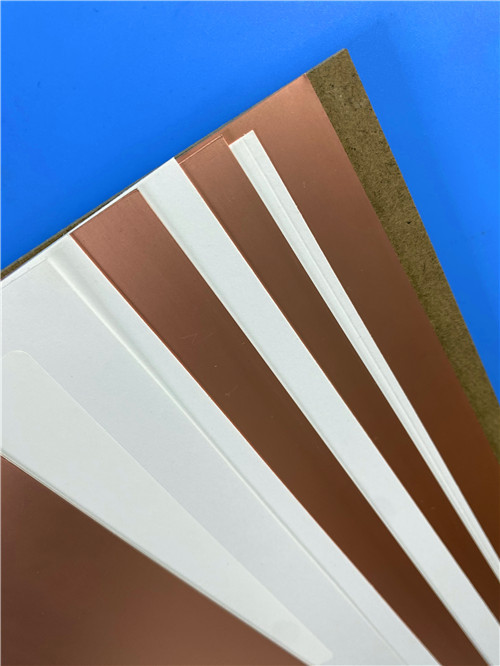

RT/duroid 6202 is verkrijgbaar met ½ oz. tot 2 oz./ft² elektrolytisch gedeponeerd of gewalst koperfolie op diëlektrische diktes variërend van 0,005" tot 0,060" (0,127 mm tot 1,524 mm). De uitstekende dimensionale stabiliteit (0,05 tot 0,07 mils/inch) elimineert vaak de noodzaak van dubbele etsing om nauwkeurige positionele toleranties te bereiken, wat de fabricage vereenvoudigt en de opbrengst verbetert.

Belangrijkste eigenschappen in één oogopslag:

Opmerking: Dk varieert per dikte – 0,005" laminaten zijn 3,06 ± 0,04; 0,010" en 0,015" laminaten zijn 3,02 ± 0,04; ≥0,020" laminaten zijn 2,94 ± 0,04.

Toepassingen

Phased Array Antennes – Nauwkeurige fasecontrole per element

Grondgebonden en Luchtgebonden Radarsystemen – Betrouwbare prestaties in zware omstandigheden

GPS Antennes – Stabiele Dk voor nauwkeurige positionering

Power Backplanes – Lage verliezen bij hoge frequenties

Botsingsvermijdingssystemen voor commerciële vliegtuigen – Missiekritische betrouwbaarheid

Beam Forming Networks – Consistente elektrische prestaties over arrays

Hoogbetrouwbare complexe meerlaagse circuits – Dimensionale stabiliteit voor veeleisende stapelingen

Maatwerk PCB-fabricage op RT/duroid 6202

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Rogers RT/duroid 6202 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 2-laags rigide PCB-implementatie:

PCB Constructiedetails:

PCB Statistieken:

Lage verliezen voor hoogfrequente prestaties:

RT/duroid 6202 biedt een dissipatiefactor van slechts 0,0015 bij 10 GHz, wat signaalverzwakking in transmissielijnen minimaliseert en uitstekende hoogfrequente prestaties garandeert over microgolf- en millimetergolfbanden.

Uitstekende dimensionale stabiliteit:
Met een dimensionale stabiliteit van 0,05 tot 0,07 mils/inch – bereikt door beperkte geweven glasversterking – elimineert RT/duroid 6202 vaak dubbele etsing, vermindert registratiefouten en verbetert de productieopbrengsten voor ontwerpen met nauwe toleranties.

Gelijkmatige in-plane expansie:
De X- en Y-as CTE van 15 ppm/°C is nauw afgestemd op koper, waardoor de spanning op doorgeboorde gaten wordt verminderd en de betrouwbaarheid door thermische cycli wordt verbeterd. De lage Z-as CTE van 30 ppm/°C verbetert de dimensionale stabiliteit verder in meerlaagse constructies.

Lage thermische coëfficiënt van Dk:
Met slechts 5 ppm/°C over -50 tot +150°C blijft de diëlektrische constante zeer stabiel over de temperatuur, wat zorgt voor consistente elektrische prestaties in omgevingen die onderhevig zijn aan grote temperatuurschommelingen.

Thermische en vochtbestendigheid:

1. Ontledingstemperatuur (Td) van 500°C biedt een breed verwerkingsvenster
2. Thermische geleidbaarheid van 0,68 W/m·K helpt bij warmteafvoer
3. Vocht opname van slechts 0,04% handhaaft stabiele elektrische eigenschappen onder vochtige omstandigheden
4. UL 94 V-0 ontvlambaarheidsclassificatie garandeert naleving van veiligheidsvoorschriften

Zeer lage etskrimp:
Het materiaal vertoont zeer lage etskrimp, wat bijdraagt aan nauwkeurige definitie van kenmerken en reproduceerbare circuitprestaties.

Kwaliteit en beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en defensiegerelateerde toepassingen. 100% elektrische testen wordt uitgevoerd vóór verzending om functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumeeisen. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over aangepaste stapelingen, paneelafmetingen, alternatieve koperfolies (elektrolytisch gedeponeerd of gewalst), of andere configuraties, kunt u contact opnemen met ons verkoop-ingenieursteam – wij staan klaar om aan uw hoogfrequente printplaatvereisten te voldoen.
