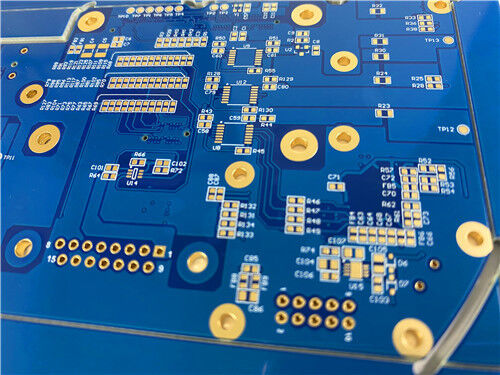

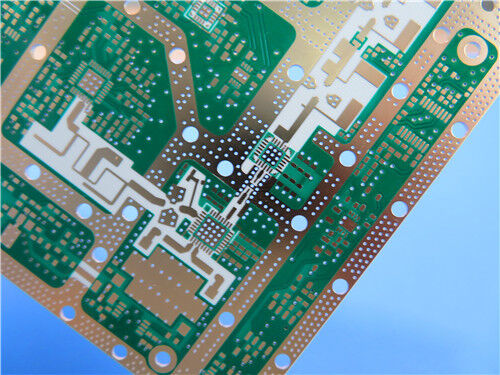

Rogers RO4450F Bondply worden gebruikt voor 8-laag koper gewicht Mixed-Material PCB dat 4mil RO4350B + TG170 FR-4 + 8mil RO4003C

Productomschrijving

Het bouwen van een meerlaagse printplaat die de hoogfrequente prestaties van Rogers-laminaten combineert met de kosteneffectiviteit van FR-4 vereist meer dan alleen het stapelen van materialen - het vereist een verbindingslaag die twee verschillende materialsystemen kan overbruggen zonder de elektrische of mechanische integriteit te compromitteren. De RO4450F bondply van Rogers Corporation is speciaal ontworpen voor deze uitdaging.

De RO4400™ bondply-familie bestaat uit prepreg-kwaliteiten op basis van de RO4000-serie kernmaterialen en is compatibel in meerlaagse constructies met RO4000-laminaten. Een hoge postcure Tg maakt de RO4400-serie bondply een uitstekende keuze voor meerlaagse printplaten die sequentiële laminering vereisen, aangezien volledig uitgeharde RO4400 bondplies meerdere lamineringscycli aankunnen. Bovendien maken FR-4 compatibele verbindingsvereisten het mogelijk om RO4400 bondply en low flow FR-4 bondply te combineren in niet-homogene meerlaagse constructies met behulp van een enkele verbindingscyclus.

RO4450F bondply heeft een verbetering in laterale vloeibaarheid aangetoond en wordt de eerste keuze voor nieuwe ontwerpen of als vervanging in ontwerpen met moeilijke vulvereisten. Met een diëlektrische constante van 3,52 ± 0,05 en een lage Z-as CTE van 50 ppm/°C, biedt RO4450F betrouwbare verbindingen met behoud van de elektrische prestaties die van een hoogfrequent materiaal worden verwacht.

Belangrijkste eigenschappen in één oogopslag (RO4450F):

Toepassingen

RO4450F bondply is ontworpen voor meerlaagse constructies die RO4000-serie laminaten combineren met FR-4. Typische toepassingen zijn:

1. Backhaul-radio's – Hoogfrequente signaallagen met kosteneffectieve digitale lagen
2. Communicatiesystemen – Gemengde materiaal-stack-ups voor basisstations en kleine cellen
3. Versterkers – Thermische en elektrische prestaties waar nodig
4. Kleine cellen/DAS – Compacte, kostengevoelige RF-ontwerpen

Aangepaste PCB-fabricage op RO4450F Bondply

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Rogers RO4450F en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 8-laags gemengd materiaal implementatie:

PCB-constructiedetails:

Stack-up configuratie (representatief):

Materiaaleigenschappen

Uitstekende laterale vloeibaarheid:
RO4450F bondply heeft een verbeterde laterale vloeibaarheid aangetoond, waardoor het de eerste keuze is voor ontwerpen met moeilijke vulvereisten. Dit is met name belangrijk in gemengde materiaal-stack-ups waar de verbindingslaag rond koperen kenmerken van verschillende hoogtes en dichtheden moet vloeien zonder hiaten of harsarme gebieden achter te laten.

Hoge Postcure Tg voor Sequentiële Laminering:
Met een Tg groter dan 280°C kan volledig uitgeharde RO4450F bondply meerdere lamineringscycli aan. Dit maakt het een uitstekende keuze voor meerlaagse printplaten die sequentiële laminering vereisen, waarbij de verbonden lagen latere hogetemperatuurverwerking moeten doorstaan zonder degradatie.

FR-4 Compatibele Verbinding:
RO4450F is compatibel met FR-4 verbindings temperaturen, waardoor RO4400 bondply en low flow FR-4 bondply kunnen worden gecombineerd in niet-homogene meerlaagse constructies met behulp van een enkele verbindingscyclus. Dit maakt de kosteneffectieve hybride stack-ups mogelijk die worden gedemonstreerd in de hier gespecificeerde 8-laags constructie.

Lage Z-as CTE voor Betrouwbaarheid van Geplateerde Doorvoergaten:
De Z-as CTE van 50 ppm/°C zorgt voor betrouwbare prestaties van geplateerde doorvoergaten, zelfs in zware thermische omgevingen. Dit is essentieel voor gemengde materiaalplaten waarbij verschillende CTE-waarden tussen lagen spanning kunnen veroorzaken op de via-vaten.

CAF-bestendig:
RO4450F is bestand tegen de vorming van geleidende anodische filamenten (CAF), wat de betrouwbaarheid op lange termijn verbetert in vochtige omgevingen en onder spanningsbias.

Compatibel met loodvrije processen:
Het materiaal is compatibel met loodvrije soldeerprocessen en voldoet aan de huidige milieu- en betrouwbaarheidsvereisten.

IPC-klasse-3 Standaard:
Deze constructie wordt vervaardigd volgens IPC-klasse-3 normen - de hoogste graad van fabricagereliabiliteit voor hoogbetrouwbare elektronica. IPC-klasse-3 wordt gebruikt voor missiekritieke toepassingen waarbij stilstand onacceptabel is, waaronder luchtvaart, medische en defensiesystemen. Klasse 3 printplaten vereisen een 20% hogere minimale platingdikte dan klasse 1/2 printplaten, geen koperholtes en strengere annular ring-vereisten.

Kwaliteit en Beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-klasse-3 kwaliteitsnormen, wat zorgt voor het hoogste niveau van betrouwbaarheid voor missiekritieke toepassingen. 100% elektrische testen wordt uitgevoerd vóór verzending om de functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen met behoud van strikte procescontrole.

Voor vragen over aangepaste stack-ups, gemengde materiaalconfiguraties die RO4000-serie laminaten combineren met FR-4, sequentiële laminering of andere vereisten, kunt u contact opnemen met ons verkoop-engineeringteam - wij staan klaar om aan uw hoogfrequente printplaatvereisten te voldoen.
