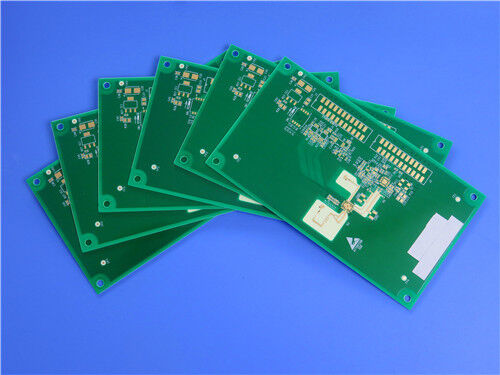

8-laags Hybride Hoge-Frequentie PCB – RO4003C (Rogers) + S1000-2M (Shengyi) met Blind Vias & Hars-Gevulde Vias

Productomschrijving

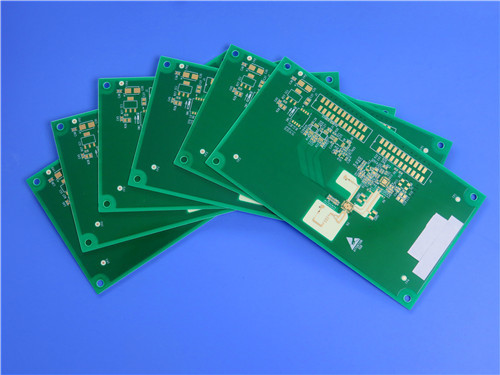

Hybride hoogfrequente PCB-oplossing RO4003C + S1000-2M 8-laag Custom Board

V: Wat is deze PCB-hybride oplossing en wat bereikt deze?

A: Deze oplossing combineert Rogers RO4003C (een hoogfrequente koolwaterstofkeramisch laminaat) met S1000-2M (een hoogwaardig materiaal van het FR-4-type van Shengyi) in een enkele 8-laag hybride stapel.De bovenste en onderste lagen gebruiken 0.203mm RO4003C voor optimale RF-signaalintegrititeit, terwijl de interne kern S1000-2M gebruikt voor kosteneffectieve, betrouwbare meerlagige routing.

Het referentieproduct wordt gespecificeerd als:

• 8 lagen, einddikte 1,6 mm
• Buitenlagen: 1 oz koper. Binnenlagen: 0,5 oz / 1 oz (gemengd)
• Oppervlakteafwerking: ENIG (Immersion Gold)
• Blinde vias: L1 ̇L2 en L7 ̇L8
• Met hars gevulde vias: 0,2 mm, 0,25 mm, 0,35 mm
• Groen soldeermasker, wit zijdeplaat, 273 mm × 185 mm paneel

Dit hybride ontwerp levert hoogfrequente prestaties waar het belangrijk is (buitenste lagen) en kosteneffectieve, hoogdichte routing binnenin - ideaal voor RF-front-ends, 5G-kleine cellen en radarmodules.

Belangrijkste lessen

1. Materiaaloverzicht RO4003C (Rogers)

RO4003C is een koolwaterstofkeramisch laminaat van Rogers Corporation, speciaal ontworpen voor hoogfrequente RF/microgolftoepassingen.Het overbrugt het prestatieverschil tussen PTFE-gebaseerde materialen en standaard FR-4, het aanbieden van:

Laag en stabiel Dk 3.38 ± 0.05 (proces) / 3.55 (ontwerp) vanaf 8 40 GHz

Een laag verdrijvingsfactor 0.0027 @ 10 GHz, 0.0021 @ 2.5 GHz

Zeer lage Dk-temperatuurcoëfficiënt: +40 ppm/°C (stabiel boven -50°C tot 150°C)

Hoge Tg > 280°C (TMA) en Td = 425°C ∙ uitzonderlijke thermische robuustheid

Een lage CTE op de Z-as ¥ ~ 46 ppm/°C ¥ zorgt voor betrouwbare doorlopende gaten

FR-4-proces compatibel ️ geen natriumetsen of speciale voorbereiding nodig

Belangrijkste elektrische eigenschappen (RO4003C):

Mechanische & thermische (RO4003C):

Standaarddiktes beschikbaar: 0.008" (0.203mm), 0.012", 0.016", 0.020", 0.032", 0.060"

Toepassingen: automotive radar (77GHz), 5G mmWave antennes, point-to-point radio's, satellietcommunicatie, test- en meetapparatuur.

2. Materiaaloverzicht S1000-2M (Shengyi)

S1000-2M is een high-performance, high-Tg FR-4-type laminaat van Shengyi Technology, ontworpen voor meerlagige platen die uitstekende thermische betrouwbaarheid en CAF-weerstand vereisen.

Backplanes en serverboards met een hoog aantal lagen

Automobiele en industriële elektronica

Basisstationapparatuur

Alle toepassingen waarvoor loodvrije soldeercompatibiliteit en betrouwbaarheid op lange termijn vereist zijn

Belangrijkste eigenschappen (S1000-2M):

Betrouwbaarheid valideren (S1000-2M):

24-lagig bord (0,13 mm kern, 4,0 mm totale dikte, 0,35 mm min gat, beeldverhouding 11.5‡ heeft 5 × 260°C loodvrije terugstroom doorgegeven.

IST (Interconnect Stress Test) ️ 20-laag bord, >2000 stroomcycli (kamertemperatuur tot 150°C), geen storing.

CAF-test (Conductive Anodic Filament) 20 lagen, THTH 16/20 mil afstand, > 1000 uur bij 65°C/87% RH/100V DC, geslaagd.

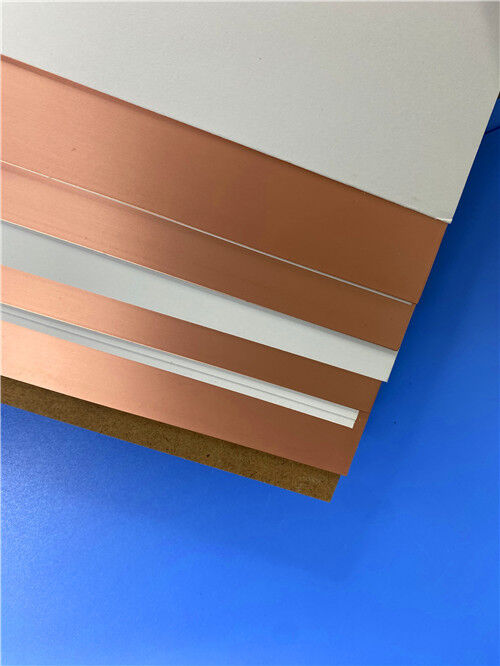

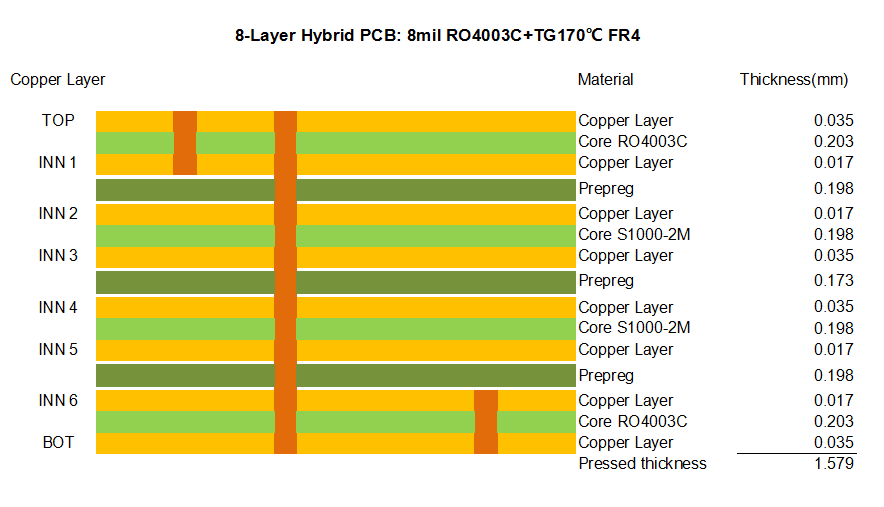

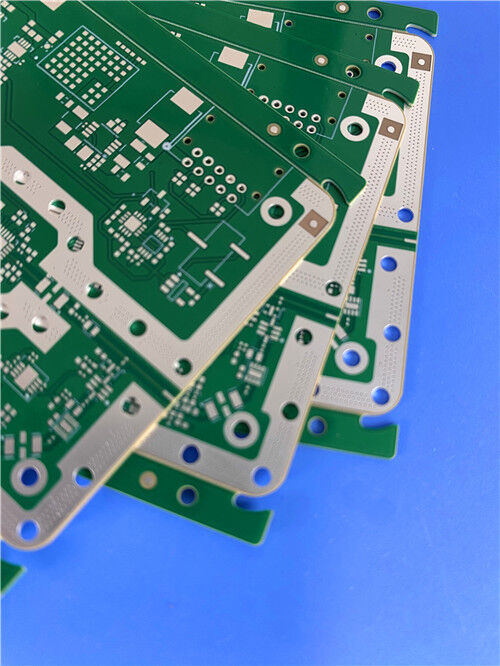

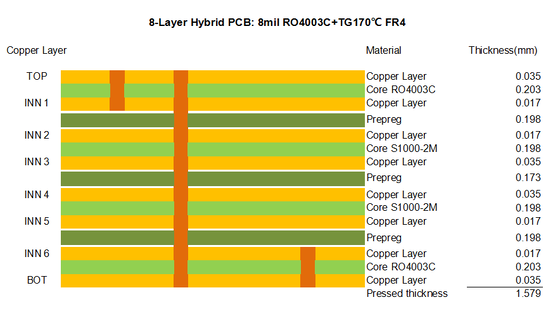

3. Custom PCB ∙ 8-laag Hybride Stack-up

Dit bord vertegenwoordigt ons vermogen om verschillende materialen te integreren in een enkele, hoog betrouwbare PCB met geavanceerde HDI-functies.

Basisvoorschriften

Geavanceerde HDI- en Via-functies

Hybride opstapeling

Deze configuratie zorgt ervoor dat kritieke RF-paden volledig binnen RO4003C liggen, terwijl het grootste deel van de digitale en power lagen S1000-2M

Vergelijkende tabel RO4003C versus S1000-2M versus typische FR-4

Toepassingsgebieden waar deze hybride PCB uitblinkt

• 5G kleine cellen / basisstations
• Automobiele radar (76~81 GHz)
• Antennen met een fase-array
• Luchtvaart en defensie
• Digitale + RF modules met hoge snelheid

Vraag 1: Waarom een hybride stapel in plaats van een RO4003C?
A: kostenoptimalisatie. RO4003C is aanzienlijk duurder dan FR-4-type materialen. Door alleen RO4003C te gebruiken op de buitenste lagen waar RF-prestaties belangrijk zijn, en S1000-2M voor de binnenste lagen,We verminderen de materiaal kosten terwijl het behoud van kritieke RF prestaties.

V2: Zijn RO4003C en S1000-2M compatibel in termen van laminaat?
A: Ja. Beide materialen zijn thermoset systemen compatibel met standaard FR-4 lamineercycli. We gebruiken overgangspreprepreg lagen om betrouwbare binding tussen de verschillende kernmaterialen te garanderen.

K3: Kun je impedantiegestuurde ontwerpen op dit hybride bord ondersteunen?
A: Absoluut. We kunnen differentiële/eenvoudige impedanties berekenen en controleren op zowel RO4003C als S1000-2M lagen op basis van uw stack-up en trace geometrie vereisten.

V4: Wat is de minimale diameter die u kunt boren en vullen?
A: Wij ondersteunen mechanisch boren tot 0,15 mm en harsvullen voor via's van slechts 0,2 mm (zoals gespecificeerd in dit ontwerp: 0.2, 0.25, 0,35 mm).

V5: Is ENIG (Immersion Gold) geschikt voor RF-toepassingen?
A: Ja. ENIG biedt een vlak, lasbaar oppervlak en een goede corrosiebestendigheid. Voor zeer hoge frequentie (mmWave) toepassingen geven sommige ontwerpers de voorkeur aan onderdompeling zilver om de nikkellaag te vermijden,maar ENIG wordt algemeen geaccepteerd voor de meeste RF-ontwerpen tot 40 GHz.

V6: Hoe lang duurt de productie van dit hybride 8-lagig bord?
A: Tipieke prototype levertijd is 10 15 werkdagen voor deze stapel met blinde vias en hars vulling.

V7: Biedt u ondersteuning bij het ontwerpen van stapels?
A: Ja. Ons technische team kan u helpen met het definiëren van laagtoewijzingen, het berekenen van impedantie en het optimaliseren van de hybride stapel voor fabricage en signaalintegrititeit.

V8: Wat zijn de opslagomstandigheden voor S1000-2M-prepreg?
A: Kortdurend (< 3 maanden): < 23°C, < 50% RH. Langdurig (tot 6 maanden): 5°C. Houdt altijd in vochtbestendige doeken en vermijd UV/sterk licht.

V9: Kun je dit bord bouwen met LoPro folie op RO4003C voor minder verlies?
A: Ja. Rogers biedt RO4003C met LoPro® (reverse-treated) folie aan om het inbrengverlies te verminderen.

V10: Is dit ontwerp in overeenstemming met de IPC-normen?
A: Ja. RO4003C voldoet aan IPC-4103/10 en S1000-2M voldoet aan de toepasselijke IPC-4101-specificaties.
