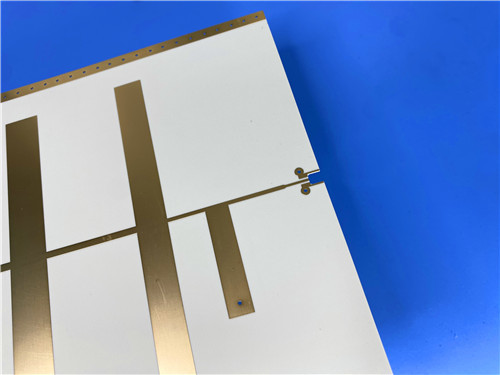

Rogers TMM6 DK 6.0 Thermoset Microwave Laminate combinatie van keramiek en PTFE en Custom 75mil Double-sided PCB met ENIG afwerking

Productomschrijving

InRF en magnetronenIn het circuitontwerp worden ingenieurs vaak geconfronteerd met een compromis tussen het gemak van het verwerken van zachte substraten en de elektrische prestaties van keramische materialen.Rogers TMM6 thermoset microwave laminaat overbrugt deze kloof, koolwaterstof, thermovast polymeercomposite dat vele voordelen van zowel keramische als traditioneleLaminaten van PTFEzonder de voor deze materialen gemeenschappelijke gespecialiseerde productietechnieken te vereisen.

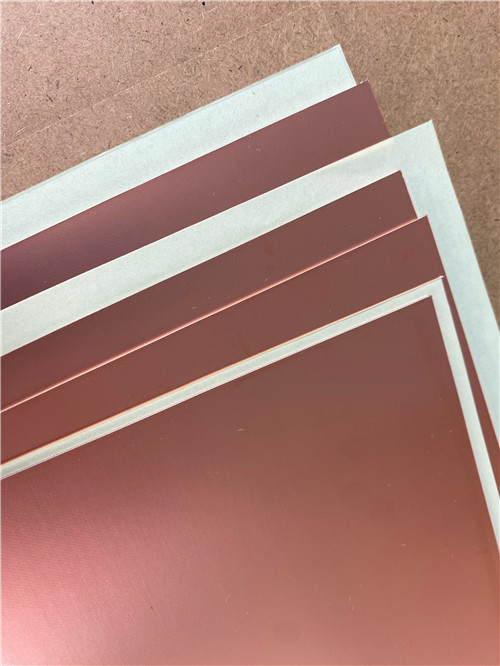

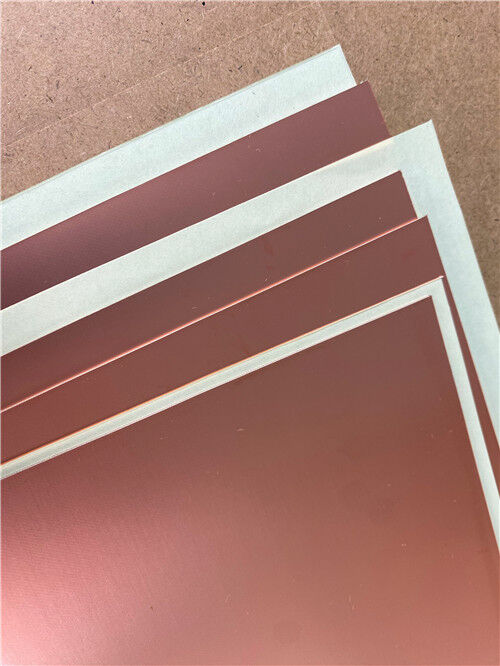

Laminaten van TMM6zijn ontworpen voor een hoge betrouwbaarheid van het doorlopen van de gaten in striplijn- en microstriptoepassingen; zij vereisen geen natriumnafthalaatbehandeling voorafgaand aan de elektroless bekleding,en alle gebruikelijke PWB-processen kunnen in de productie worden gebruiktHet materiaal is beschikbaar.geplatteerd met 1⁄2 oz/ft2 tot 2 oz/ft2 elektrodeponeerde koperen folie, of rechtstreeks aan messing- of aluminiumplaten gebonden, met een substraatdikte van0.015" tot 0.500".

Belangrijkste eigenschappen in een oogopslag:

Toepassingen

TMM6-laminaat is goed geschikt voor een breed scala aan RF- en microgolftoepassingen, waaronder:

- RF- en microgolfcircuits

- Versterkers en combinatoren van vermogen

- Filters en koppelingen

- Satellietcommunicatiesystemen

- Antennes voor GPS-systemen

- Patch antennes.

- dielectrische polarisatoren en lenzen

- Chip-testers

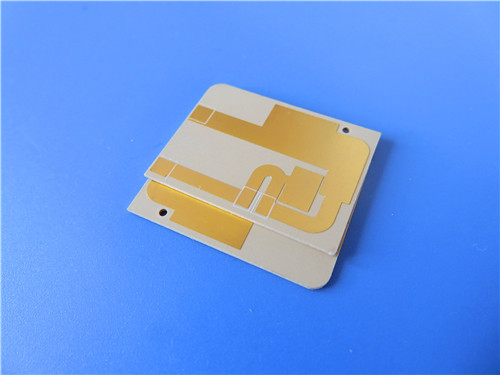

Productie op maat van PCB's op TMM6

Als gespecialiseerde fabrikant van hoogfrequente printplaten, bieden wij uitgebreide fabricage diensten met behulp van Rogers TMM6 en andere geavanceerde materialen.De volgende specificatie beschrijft een representatieve implementatie van 2-lagig stijf PCB::

PCB-constructie:

Materiële voordelen

Unieke dielectrische constante:
Met een ontwerp Dk van 6.3De TMM6 biedt een duidelijk hogere dielectriciteitsconstante dan veel PTFE-gelamineerde laminaten.en dielectrische lenzen waarbij een beperking van de fysieke grootte van cruciaal belang is.

Uitzonderlijke thermische stabiliteit:
De thermische coëfficiënt van Dk is bij -11 ppm/°K uitzonderlijk laag en zorgt voor een stabiele elektrische prestatie bij extreme temperaturen.De isotrope CTE (18/18/26 ppm/°K voor X/Y/Z) is zeer nauw aan koperen, waardoor zelfs in dikke ondergronden hoge betrouwbaarheid van doorlopende gaten mogelijk is.

Thermosetharsysteem:
In tegenstelling tot thermoplastische materialen, TMM6 verzacht niet bij verhitting. Dit maakt draad binding van componenten leidt tot circuit sporen zonder zorgen van pad lifting of substraat vervorming.De thermoset natuur biedt ook mechanische eigenschappen die de kruip en koude stroom weerstaan.

Verbeterde warmtegeleiding:
Bij 0,72 W/m·K biedt TMM6 ongeveer twee keer de thermische geleidbaarheid van traditionele PTFE/keramische laminaten, waardoor warmteverwijdering in vermogenversterker en toepassingen met een hoge dichtheid wordt vergemakkelijkt.

Proceschemische weerstand:
Het basissubstraat is bestand tegen etserende stoffen en oplosmiddelen die worden gebruikt bij de productie van printcircuits, waardoor de schade aan het materiaal tijdens de fabricage- en assemblageprocessen wordt verminderd.Er is geen behandeling met natriumnafthalaat vereist vóór elektroless plating.

Keramische prestaties, zachte substraatverwerking:
TMM6 combineert veel wenselijke kenmerken van keramische substraten met het gemak van zachte substraatverwerkingstechnieken. TMM10 en TMM10i-laminaat kunnen in veel toepassingen alumina-substraten vervangen.

Laag etsen krimpen:
Het materiaal vertoont een lage krimpwaarde, wat bijdraagt tot een nauwkeurige kenmerkende definitie en herhaalbare circuitprestaties.

Kwaliteit en beschikbaarheid

Alle boards worden geproduceerd in overeenstemming met IPC-Klasse-2-kwaliteitsnormen, waardoor een robuuste betrouwbaarheid wordt gewaarborgd voor commerciële, industriële en defensiegerelateerde toepassingen.100% elektrische tests worden vóór verzending uitgevoerd om de functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzend- en logistieke ondersteuning voor zowel prototype- als volumevereisten.We bieden snelle omloop en concurrerende prijzen terwijl we een strikte procescontrole handhaven..

Voor vragen over op maat gemaakte stapels, paneldimenities, alternatieve koperen folies, koperen of aluminium platen of andere configuraties,Neem contact op met ons sales engineering team. We zijn klaar om uw high frequency circuit board requirements te ondersteunen..
