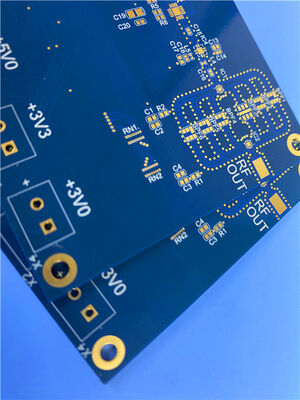

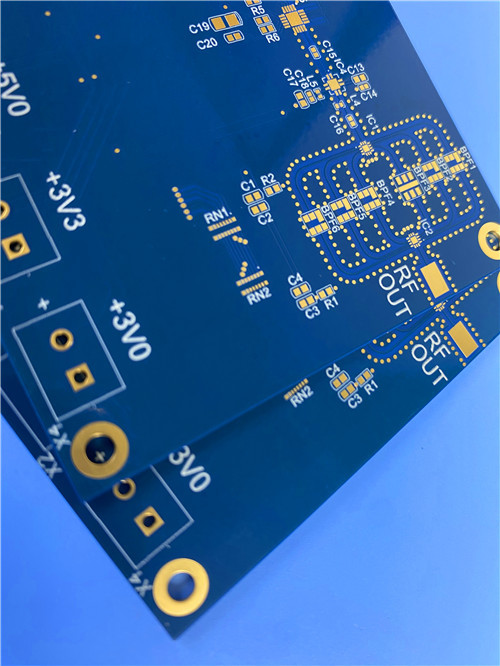

6-laag RO3003+370HR Hybride PCB met blinde via's (lagen 1?? 2) en verstopt met geleidende koperen pasta (0,15 mm)

Productomschrijving



Dit artikel presenteert een gedetailleerde ontwerpstrategie voor een 6-laags hybride PCB die de superieure hoogfrequente prestaties vanRogers RO3003™met de uitstekende thermische betrouwbaarheid en kosteneffectiviteit van Isola 370HRFR-4. Deze hybride constructie is ideaal voor veeleisende RF/microgolftoepassingen die gecontroleerde impedantie, blinde via's en betrouwbaar thermisch beheer vereisen in een compacte vormfactor.



Door RO3003 als hoogfrequent materiaal en 370HR als hecht-/prepreg-lagen te integreren, bereikt dit ontwerp een optimale balans tussen elektrische prestaties, mechanische robuustheid en maakbaarheid voor kleine tot middelgrote RF-modules.





Rogers RO3003™ hoogfrequent laminaat

RO3003™ is een met keramiek gevuld PTFE-composietlaminaat uit de RO3000®-serie van Rogers Corporation, ontworpen voor commerciële microgolf- en RF-toepassingen. Dit materiaal biedt uitzonderlijke elektrische en mechanische stabiliteit tegen concurrerende prijzen.



Belangrijkste kenmerken:

1. Laag diëlektrisch verlies – kan worden gebruikt in toepassingen tot 77 GHz
2. Stabiele diëlektrische constante versus temperatuur en frequentie – ideaal voor banddoorlaatfilters, microstrip-patchantennes en spanningsgestuurde oscillatoren
3. Uitstekende mechanische eigenschappen versus temperatuur – betrouwbare stripline- en meerlaagse plaatconstructies
4. Lage uitzettingscoëfficiënt in het vlak (afgestemd op koper) – zorgt voor betrouwbaardere opbouwmontages en uitstekende maatvastheid
5. Volumeproductieproces – voordelige laminaatprijzen



Belangrijkste specificaties (RO3003):

Eigendom	Typische waarde	Eenheid	Testconditie
Diëlektrische constante (Dk)	3,00 ± 0,04	—	10GHz / 23°C
Dissipatiefactor (Df)	0,001	—	10GHz / 23°C
TCDk	-3	ppm/°C	-50 tot 150°C / 10 GHz
CTE – X-as	17	ppm/°C	-55 tot 288°C
CTE – Y-as	16	ppm/°C	-55 tot 288°C
CTE – Z-as	25	ppm/°C	-55 tot 288°C
Thermische geleidbaarheid	0,5	W/(m·K)	50°C
Vochtopname	0,04	%	D48/50
Dikte	2.1	g/cm³	23°C
Ontvlambaarheid	V-0	—	UL 94
Loodvrij proces compatibel	Ja	—	—





Isola 370HR hoogwaardige FR-4

370HR is een krachtig FR-4-systeem met glasovergangstemperatuur (Tg) van 180 °C, ontworpen voor meerlaagse printplaten (PWB) waar maximale thermische prestaties en betrouwbaarheid vereist zijn. 370HR-laminaat- en prepreg-producten worden vervaardigd met een unieke hoogwaardige multifunctionele epoxyhars, versterkt met glasweefsel van elektrische kwaliteit (E-glas).



Belangrijkste kenmerken:

1. Hoge thermische prestaties: Tg 180°C (DSC); Td 340°C (TGA @ 5% gewichtsverlies)
2. Lage CTE voor betrouwbaarheid: T260: 60 minuten; T288: 30 minuten
3. RoHS-compatibel
4. UV-blokkering en AOI-fluorescentie – maximale compatibiliteit met geautomatiseerde optische inspectiesystemen (AOI).
5. CAF-bestendig
6. Superieure verwerking – komt het dichtst in de buurt van conventionele FR-4-verwerking
7. Bewezen beste in zijn klasse voor sequentiële lamineerontwerpen





Belangrijkste specificaties (370HR):

Eigendom	Typische waarde	Eenheid	Testmethode
Glasovergangstemperatuur (Tg)	180	°C	IPC-TM-650 (DSC)
Ontbindingstemperatuur (Td)	340	°C	ASTM D3850
T260	60	Notulen	ASTM D3850
T288	30	Notulen	ASTM D3850
CTE – Z-as (Pre-Tg)	45	ppm/°C	—
CTE – X-, Y-assen (Pre-Tg)	13/14	ppm/°C	—
Z-as expansie (50–260°C)	2.8	%	—
Thermische geleidbaarheid	0,4	W/m·K	—
Dk @ 1 GHz	4.17	—	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0,0161	—	IPC-TM-650 2.5.5.9
Vochtopname	0,15	%	—
Ontvlambaarheid	V-0	Beoordeling	UL 94





Ontwerpstrategie: prestatievoordelen van de hybride stackup



Argument 1: RF-prestaties en kosten in evenwicht brengen

RO3003 biedt een lage diëlektrische constante (Dk 3,00) en een ultralage dissipatiefactor (Df 0,0010 bij 10 GHz), waardoor het ideaal is voor RF- en microgolfsignaaloverdracht terwijl het invoegverlies bij hoge frequenties wordt geminimaliseerd. De 5mil dunne diëlektrische laag zorgt voor nauwkeurige controle van differentiële en single-ended impedantie.



370HR is een hittebestendige prepreg met hoge Tg die uitstekende weerstand biedt tegen delaminatie en meerdere SMT-reflow-cycli weerstaat. Dit pakt de slechte thermische stabiliteit en de hoge kosten aan die gepaard gaan met platen die volledig uit op keramiek gebaseerde materialen zijn gemaakt.



Hybride constructielogica:



RF-signaallagen:Gebruik RO3003 voor kritische hoogfrequente signaallagen (L1, L3, L6) om laag verlies en stabiele Dk te behouden.



Bondingslagen:Gebruik 370HR prepreg voor het verlijmen van de RO3003-kernen, wat een betrouwbare mechanische verbinding en thermische stabiliteit oplevert.



Binnenste lagen:Gebruik 370HR voor stroom-/grondvlakken en digitale signaalroutering, waarbij u gebruik maakt van de kosteneffectiviteit en FR-4-procescompatibiliteit.



Kostenoverweging:Hybride stackups plaatsen Rogers op de RF-signaallagen en FR-4 op digitale/power-lagen, waardoor de kosten met 40-60% worden verlaagd ten opzichte van een volledig Rogers-constructie, terwijl de RF-prestaties behouden blijven. De hechtlaag (370HR prepreg) moet worden geselecteerd op compatibele Dk- en verwerkingstemperatuur.





Argument 2: Procesbeheersing voor 0,82 mm dikke 6-laags hybride PCB's



Diktecontrole

Nauwkeurige controle van de totale plaatdikte (0,82 mm) wordt bereikt door de specifieke combinatie van 5mil keramisch diëlektricum en 5mil 370HR prepreg (PP), waarbij wordt voldaan aan strikte diktetolerantienormen.



Stackup-ontwerp:



Opmerking: De exacte prepregdiktes zijn geoptimaliseerd om de beoogde afgewerkte dikte van 0,82 mm te bereiken.



CTE-mismatchbeheer

Gezien het verschil in de thermische uitzettingscoëfficiënt (CTE) tussen RO3003 en 370HR, worden gespecialiseerde meertraps lamineringsverwarmingsprofielen en anti-delaminatieprocesstrategieën gebruikt.



CTE-vergelijking:



RO3003: X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR: X/Y = 13/14 ppm/°C (Pre-Tg), Z = 45 ppm/°C (Pre-Tg)



De CTE-mismatch op de Z-as is aanzienlijk (RO3003: 25 ppm/°C vs. 370HR: 45 ppm/°C). Om dit te beheren, moet het lamineerproces gebruik maken van:



Langzame stijgingspercentages in het kritieke Tg-gebied (150–200 °C)



Verlengde verblijftijd bij piektemperatuur om spanningsrelaxatie mogelijk te maken



Gecontroleerde koeling om kromtrekken te voorkomen





Het aanpakken van defecten aan dunne 6-laags platen

Mogelijke defecten bij dunne 6-laags platen zijn onder meer verkeerde uitlijning en kromtrekken van het laminaat. Analyse van de hoofdoorzaak en corrigerende maatregelen omvatten:

Defect	Oorzaak	Corrigerende maatregel
Verkeerde uitlijning van het lamineren	Ongelijke druk, CTE-mismatch	Precisiegereedschappennen, geoptimaliseerde perscyclus
Kromtrekken	Asymmetrische stapeling, CTE-mismatch	Symmetrische constructie, evenwichtige koperverdeling
Delaminatie	Onvoldoende prepregstroom, vervuiling	Juiste prepreg-selectie, gecontroleerde omgeving
Via Barrel Cracking	CTE-mismatch op de Z-as	Met hars gevulde via's, geoptimaliseerde boorparameters





Blinde via's (lagen 1–2)

Blinde via's (L1–L2) verminderen de via-stub-effecten en verbeteren de hoogfrequente prestaties door onnodige via-lengtes te elimineren.



Dit is van cruciaal belang voor het behouden van de signaalintegriteit in ontwerpen met een hoog aantal lagen.



Uitvoering: Sequentieel lamineren is vereist. De eerste lamineerstap verbindt L1-L2 (RO3003-kern), gevolgd door de tweede lamineerstap om de resterende lagen te verbinden.





Geleidende koperpasta-via's (0,15 mm)

De via's van 0,15 mm zijn afgedicht met geleidende koperpasta. Deze technologie omvat het vullen van de doorgaande gaten met een via-pasta die Cu-deeltjes en een uithardbare harscomponent bevat.



Voordelen van geleidende pastavia's:

1. Kleinere via-diameter: maakt via's zo klein als 0,15 mm mogelijk, waardoor de routeringsdichtheid toeneemt
2. Eliminatie van Fanout: Via's kunnen rechtstreeks door contactvlakken worden geboord, waardoor de signaallengte en voortplantingsvertraging worden verminderd
3. Kosteneffectief: vermijdt galvaniseren bij het vullen van via's, waardoor verwerkingsstappen worden verminderd
4. Betrouwbare onderlinge verbinding: Cu-deeltjes vormen onder compressie vlak contact, waardoor verbindingen met lage weerstand ontstaan





Verwerkingsoverwegingen:

1. De via-pasta wordt aangebracht om de doorgaande gaten volledig te vullen
2. Beschermende films worden verwijderd om uitsteeksels te creëren
3. Compressiebinding wordt uitgevoerd bij een temperatuur onder de eutectische temperatuur van de soldeerdeeltjes
4. De Cu-deeltjes vervormen in vlak contact met elkaar en vormen een samengevoegde eenheid voor elektrische verbinding





PCB-constructiedetails

Parameter	Specificatie
Basismateriaal (hoogfrequente lagen)	Rogers RO3003 (5 mil)
Hechtmateriaal (Prepreg)	Isola 370HR (5 mil)
Aantal lagen	6
Afgewerkt bordformaat	83 mm × 42 mm (1 stuk)
Afgewerkte plaatdikte	0,82 mm
Buitenlaag kopergewicht	1 oz (35 μm)
Binnenlaag kopergewicht	0,5 oz (18 μm)
Oppervlakteafwerking	ENIG (stroomloos nikkel-immersiegoud)
Bovenste soldeermasker	Blauw
Onderste soldeermasker	Blauw
Top zeefdruk	Wit
Onderste zeefdruk	Wit
Blinde via's	L1–L2
Via pluggen	Via's van 0,15 mm, geleidende koperpasta
Elektrische testen	100% vóór verzending
Geaccepteerde kwaliteitsnorm	IPC-Klasse-2
Kunstwerkformaat	Gerber RS-274-X
Wereldwijde beschikbaarheid	Wereldwijde verzending





Samenvatting van kenmerken en voordelen

Functie	Voordeel
Hybride RO3003 + 370HR-constructie	Optimaliseert hoogfrequente prestaties en kosteneffectiviteit
6-laags ontwerp	Ondersteunt complexe RF-/magnetroncircuits met stroom-/aardvlakken
5mil RO3003 kern	Nauwkeurige impedantiecontrole voor 50Ω en differentiële signalen
370 uur Prepreg (Tg 180°C)	Hoge thermische betrouwbaarheid, geschikt voor meerdere reflows
Blinde via's (L1-L2)	Vermindert stompeffecten, verbetert de signaalintegriteit
Geleidende koperpasta-via's	Maakt micro-via's van 0,15 mm mogelijk, verhoogt de routeringsdichtheid
ENIG-oppervlakteafwerking	Plat, soldeerbaar, draadverbindbaar en corrosiebestendig
Blauw soldeermasker / witte zeefdruk	Uitgebreide bescherming met duidelijke componentidentificatie
0,82 mm afgewerkte dikte	Geoptimaliseerd voor compacte RF-moduleontwerpen
100% elektrische testen	Gegarandeerde kwaliteit en prestatie
IPC-Klasse-2	Voldoet aan de industriestandaard kwaliteitseisen





Typische toepassingen

Deze 6-laags hybride printplaat is ideaal voor een breed scala aan hoogwaardige toepassingen:

1. RF/microgolfmodules: Phased array-antennes, beamforming-netwerken en zendontvangermodules.
2. Automotive Radar: 24 GHz en 77 GHz radarmodules voor ADAS.
3. 5G/6G-infrastructuur: enorme MIMO-antennes en mmWave-basisstations.
4. Satellietcommunicatie: satellietapparatuur in de ruimte en op de grond.
5. Test- en meetapparatuur: vectornetwerkanalysatoren en hoogfrequente testopstellingen.
6. Kleine tot middelgrote RF-modules: kostengevoelige toepassingen die hoogfrequente prestaties vereisen.





Conclusie

Als gespecialiseerde leverancier van op maat gemaakte hoogfrequente printplaten combineren wij de bewezen prestaties vanRogers RO3003(laag verlies, stabiele Dk, uitstekende maatvastheid) en Isola 370HR (hoge Tg, uitstekende thermische betrouwbaarheid, best-in-class sequentiële laminering) met onze precisieproductiemogelijkheden om hybride PCB-oplossingen van wereldklasse te leveren.



Het 6-laags hybride aanbod maakt optimaal gebruik van de hoogfrequente prestaties met laag verlies van RO3003 en de thermische betrouwbaarheid en verwerkingsvoordelen van 370HR, terwijl het geavanceerde functies bevat zoalsblinde via's (L1–L2)en geleidendkoperpastavia's (0,15 mm) om optimale signaalintegriteit en betrouwbaarheid te garanderen in een compacte vormfactor van 0,82 mm.



Of u nu autoradarmodules, phased array antennes of 5G mmWave-infrastructuur ontwikkelt, ons engineeringteam staat klaar om uw project te ondersteunen. Neem vandaag nog contact met ons op voor technisch advies, monsters of volumebestellingen.
