Rogers RO3006 rf drukte de 2-laag Rogers van de Kringsraad 3006 de Microgolfpcb van 50mil 1.27mm met Onderdompelingsgoud
  • Naam
  • Naam

Rogers RO3006 rf drukte de 2-laag Rogers van de Kringsraad 3006 de Microgolfpcb van 50mil 1.27mm met Onderdompelingsgoud

MOQ: 1
Prijs: USD 2.99-9.99 PER PIECE
Standaardverpakking: Vacuüm
Leveringstermijn: 10 WERKDAGEN
Betaalmethode: T/T, Western Union
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Technologies Limited
Certificering
UL
Modelnummer
OIC-0047-V0.84
Aantal Lagen:
2
Glas Epoxy:
RO3006
Definitieve folie:
1,0 Oz
Definitieve hoogte van PCB:
1,3 mm ±10%
De oppervlakte eindigt:
Onderdompelingsgoud
De Kleur van het soldeerselmasker:
Na
Kleur van Componentenlegende:
Na
Test:
100% elektrotest vroegere verzending
Min. bestelaantal:
1
Prijs:
USD 2.99-9.99 PER PIECE
Verpakking Details:
Vacuüm
Levertijd:
10 WERKDAGEN
Betalingscondities:
T/T, Western Union
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

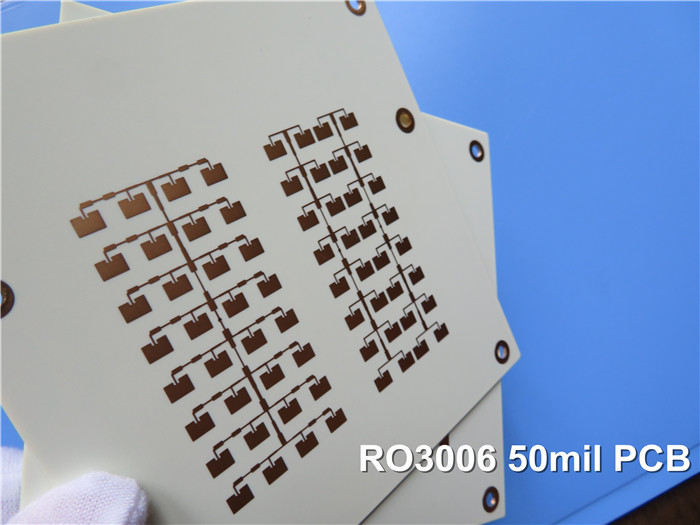

Rogers RO3006 rf drukte de 2-laag Rogers van de Kringsraad 3006 de Microgolfpcb van 50mil 1.27mm met Onderdompelingsgoud

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Zijn de de kringsmaterialen van de Rogersro3006 hoge frequentie ceramisch-gevulde PTFE-samenstellingen voorgenomen voor gebruik in commerciële microgolf en rf-toepassingen. Het werd ontworpen om uitzonderlijke elektro en mechanische stabiliteit aan concurrerende prijzen aan te bieden. De mechanische eigenschappen zijn verenigbaar. Dit staat de ontwerper toe om multi-layer raadsontwerpen te ontwikkelen zonder warpages of betrouwbaarheidsproblemen te ontmoeten. RO3006 de materialen stellen een coëfficiënt van thermische uitbreiding (CTE) in de as van X en y-van 17 ppm/℃ tentoon. Deze uitbreidingscoëfficiënt wordt aangepast aan dat van koper, dat het materiaal toestaat om uitstekende dimensionale stabiliteit tentoon te stellen, met typisch etst inkrimping, na ets en bak, van minder dan 0,5 mils per duim. De z-As CTE is 24 ppm/℃, wat uitzonderlijke geplateerde door-gatenbetrouwbaarheid, zelfs in strenge milieu's verstrekt.



Typische toepassingen:

1) Automobielradar

2) Cellulaire telecommunicatiesystemen

3) Datalink op kabelsystemen

4) Directe uitzendingssatellieten

5) Globale plaatsende satellietantennes

6) Flardantenne voor draadloze communicaties

7) Machtsversterkers en antennes

8) Machtsbackplanes

9) Verre meterlezers

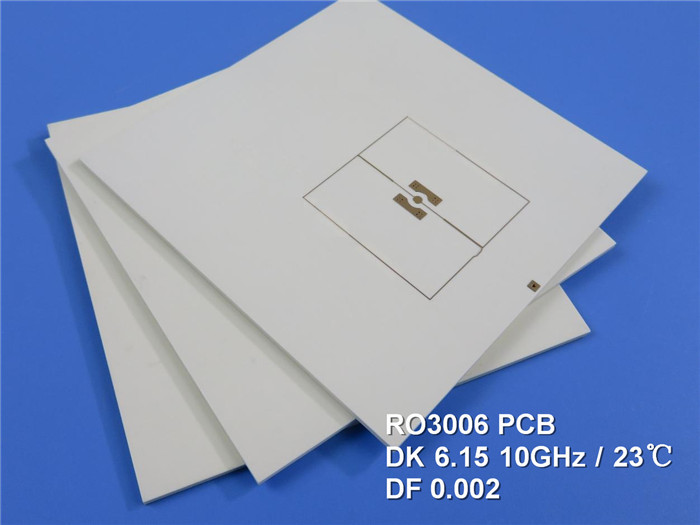

Rogers RO3006 rf drukte de 2-laag Rogers van de Kringsraad 3006 de Microgolfpcb van 50mil 1.27mm met Onderdompelingsgoud 0



PCB-Specificaties

PCB-GROOTTE 98 x 98mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 18um (0,5 oz) de HOOGSTE laag van +plate
RO3006 1.270mm
koper - 18um (0,5 oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 4 mil/4 mil
Minimum/Maximumgaten: 0.3mm/2.2mm
Aantal Verschillende Gaten: n/a
Aantal Boorgaten: n/a
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RO3006 1.270mm
Definitieve externe folie: 1 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 1,4 mm ±0.14mm
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud
Het soldeerselmasker is van toepassing: Bodem, 12micron-Minimum
De Kleur van het soldeerselmasker: Groen, psr-2000GT600D, Taiyo Supplied.
Het Type van soldeerselmasker: LPSM
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende Bodem
Kleur van Componentenlegende Wit, ijr-4000 MW300, Taiyo-merk
Fabrikant Name of Embleem: Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA N/A
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.





Gegevensblad van Rogers 3006 (RO3006)

RO3006 typische Waarde
Bezit RO3006 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 6.15±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 6.5 Z   8GHz aan 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ 0,002 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε -262 Z ppm/℃ 10 GHz -50℃to 150℃ Ipc-tm-650 2.5.5.5
Dimensionale Stabiliteit 0,27
0,15		 X
Y		 mm/m COND A Ipc-tm-650 2.2.4
Volumeweerstandsvermogen 105   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstandsvermogen 105   MΩ COND A IPC 2.5.17.1
Trekmodulus 1498
1293		 X
Y		 MPa 23℃ ASTM D 638
Vochtigheidsabsorptie 0,02   % D48/50 Ipc-tm-650 2.6.2.1
Specifieke Hitte 0,86   j/g/k   Berekend
Warmtegeleidingsvermogen 0,79   W/M/K 50℃ ASTM D 5470
Coëfficiënt van Thermische Uitbreiding
(- 55 aan 288℃)		 17
17
24		 X
Y
Z		 ppm/℃ 23℃/50% relatieve vochtigheid Ipc-tm-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Dichtheid 2.6   gm/cm3 23℃ ASTM D 792
Koperschil Stength 7.1   Ib/in. 1oz, EDC na Soldeerselvlotter Ipc-TM 2.4.8
Brandbaarheid V-0       UL 94
Loodvrij Procescompatibel systeem Ja


Rogers RO3006 rf drukte de 2-laag Rogers van de Kringsraad 3006 de Microgolfpcb van 50mil 1.27mm met Onderdompelingsgoud 1
