Blind via PCB op Tg150℃ Fr-4 met Onderdompelings Gouden 4-laag Fr-4 Kringsraad wordt voortgebouwd die

Productomschrijving

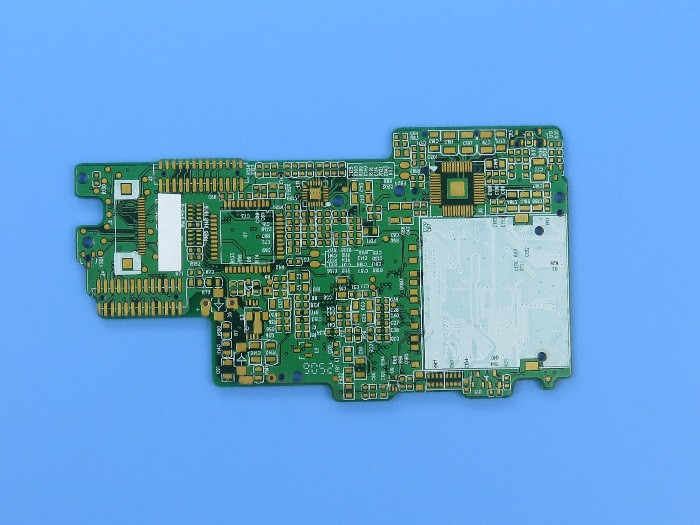

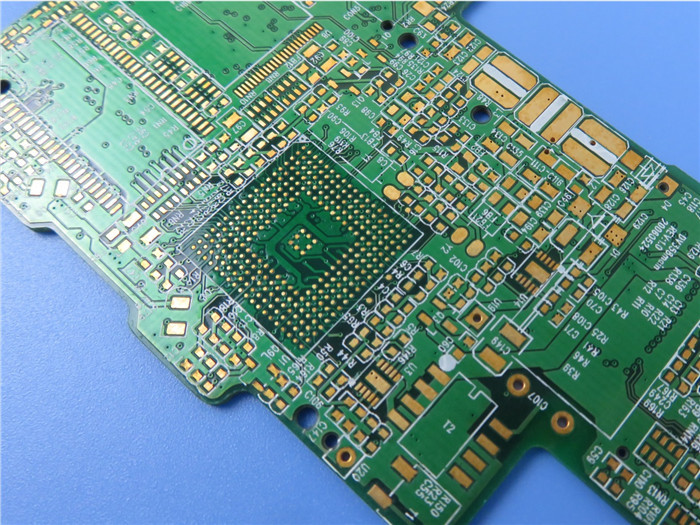

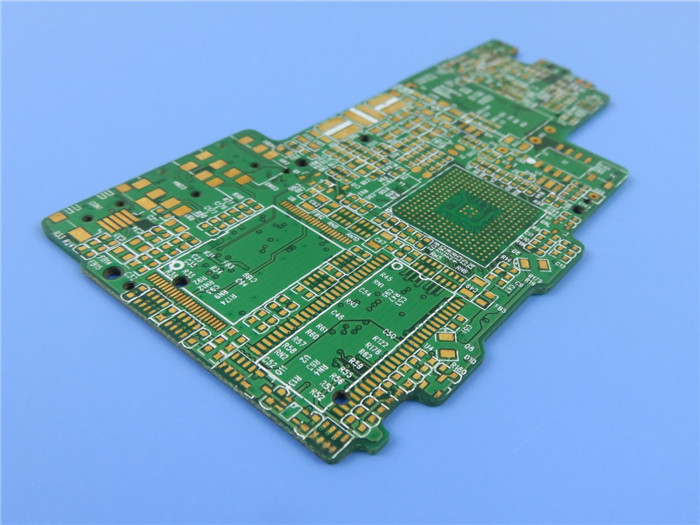

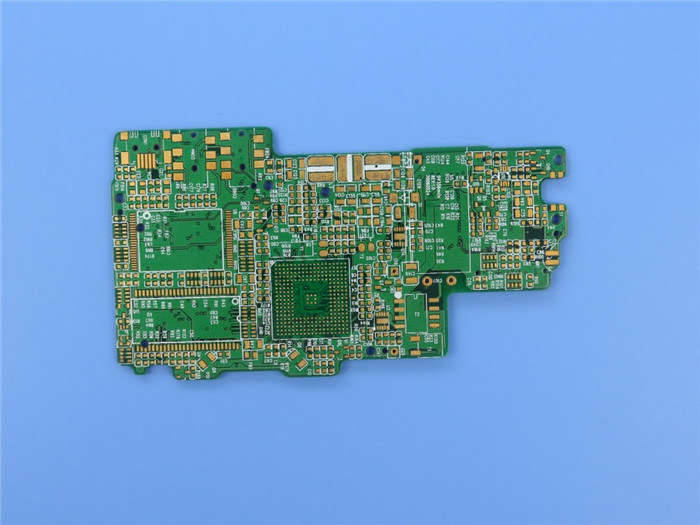

Blind Via PCB Gebouwd op Tg150°C FR-4 Met Immersion Gold 4-laags FR-4 Circuitkaart

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)

1.1 Algemene beschrijving

Dit is een type meerlaagse PCB gebouwd op FR-4 substraat met Tg 150°C voor de toepassing van mobiele telefoon met blind via technologie. Het is 1,6 mm dik met witte silkscreen (Taiyo) op groene soldeermasker (Taiyo) en immersion gold op pads. Het basismateriaal is van ITEQ levering single up PCB. Ze worden gefabriceerd volgens IPC 6012 Klasse 2 met behulp van geleverde Gerber data. Elke 25 printplaten worden verpakt voor verzending.

1.2 Kenmerken en Voordelen1.2.1 Middle Tg FR-4 Toont lage Z-CTE en uitstekende betrouwbaarheid van doorlopende gaten;1.2.2 Immersion gold heeft een hoge soldeerbaarheid, geen stress en minder vervuiling;1.2.3 Meerlaags verkort de verbinding tussen elektronische componenten;

1.2.4 16000 m² werkplaats en 8000 soorten PCB's per maand;

1.2.5 Levering op tijd: >98%

1.2.6 Geen minimale bestelhoeveelheid. 1 stuk is beschikbaar;

1.3 Toepassingen

Industriële Computer

GPS-trackingsysteem

POS-kassa

Embedded Systemen

Data-acquisitiesysteem

Microcontrollers

PC en Notebook

1.4 Parameter en datasheet

PCB GROOTTE

119 x 80 mm = 1 STUKS

PLAATTYPE

ParameterHet blinde gat bevindt zich op de bovenste en onderste oppervlakte van de printplaat en heeft een bepaalde diepte voor de verbinding tussen de oppervlakte lijn en de binnenste lijn

eronder. De diepte van het gat overschrijdt meestal niet een bepaalde verhouding (diafragma). Begraven gat is een verbindingsgat dat zich bevindt in de binnenste laag van de printplaat, dat zich niet uitstrekt tot het oppervlak van de printplaat.De bovenstaande twee soorten gaten bevinden zich in de binnenste laag van de printplaat. De vorming van het doorlopende gat proces wordt gebruikt vóór laminering, en verschillende binnenste lagen kunnen tijdens de vorming van het doorlopende gat worden overlapt.De derde wordt een doorlopend gat genoemd, dat door de gehele printplaat loopt. Het kan worden gebruikt voor interne interconnectie of als installatiegat voor componenten. Omdat het doorlopende gat gemakkelijker te realiseren is en de kosten laag zijn, wordt het in de meeste printplaten gebruikt in plaats van de andere twee. De volgende genoemde gaten, zonder speciale instructies, worden beschouwd als doorlopende gaten.Vanuit het ontwerp oogpunt, bestaat een gat voornamelijk uit twee delen, één is het middelste gat (boorgat), het andere is het padgebied rond het gat, zie hieronder. De grootte van deze twee delen bepaalt de grootte van het gat. Duidelijk, inhogesnelheid, hoge dichtheid PCB-ontwerp, willen ontwerpers altijd dat de gaten hoe kleiner hoe beter, zodat er meer bedradingsruimte op de printplaat overblijft.

1.

6

PCB capaciteit 202

2

ParameterWaarde　Aantal lagen　1-32
