6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via

Producten

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via

MOQ:	1
Prijs:	USD 2.99-6.99 per piece
Standaardverpakking:	Vacuüm
Leveringstermijn:	6-7 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-0082-V3.3

Aantal Lagen:

Glas Epoxy:

RO4350B 20mil met Fr-4 0.25mm wordt gemengd die

Definitieve externe folie:

Definitieve hoogte van PCB:

1.8mm ±10%

De oppervlakte eindigt:

Electroless Goud van de nikkelonderdompeling (ENIG) (1 nikkel µ“ meer dan 100 µ“)

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Test:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD 2.99-6.99 per piece

Verpakking Details:

Vacuüm

Levertijd:

6-7 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hello iedereen,

Goede dag!

Het onderwerp van vandaag is 6 lagen hybride PCB op 20mil RO4350B en Fr-4. Wij zullen 2 raad in het artikel zien.

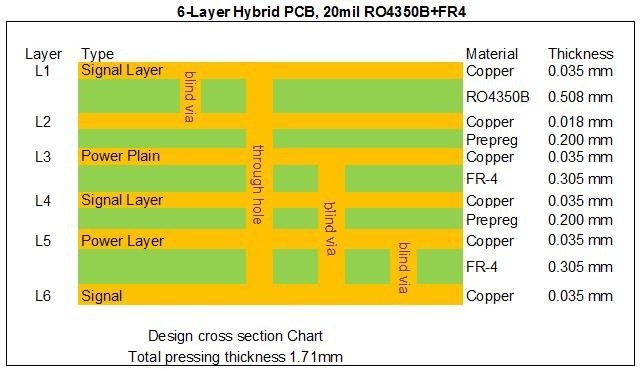

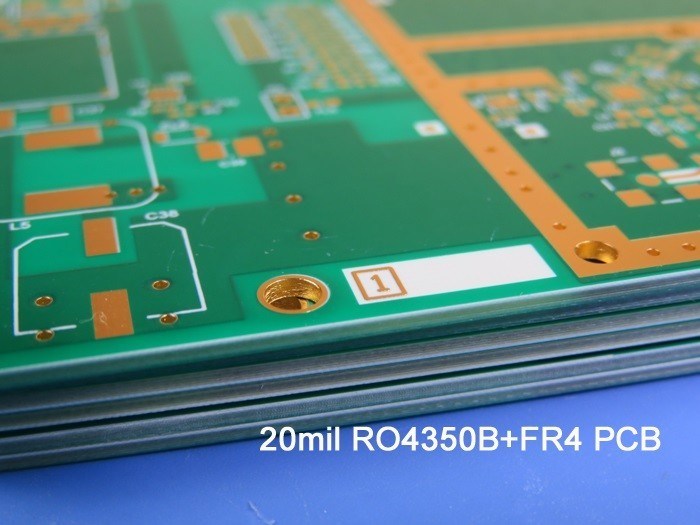

De eerste raad wordt gebruikt in satellietontvanger. Er is één RO4350B-kern op hoogste laag. Zie de hieronder opeenstapeling. De structuur is wat beetje complexe toe te schrijven aan 3 soorten blinde vias. Het is 1,71 mm dik, silkscreen het wit over groen soldeerselmasker aan beide kanten en het onderdompelingsgoud is geplateerd op stootkussens en sporen. De volledige raad wordt omhoog geleverd 1 raad. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk wordt 25 raad ingepakt voor verzending.

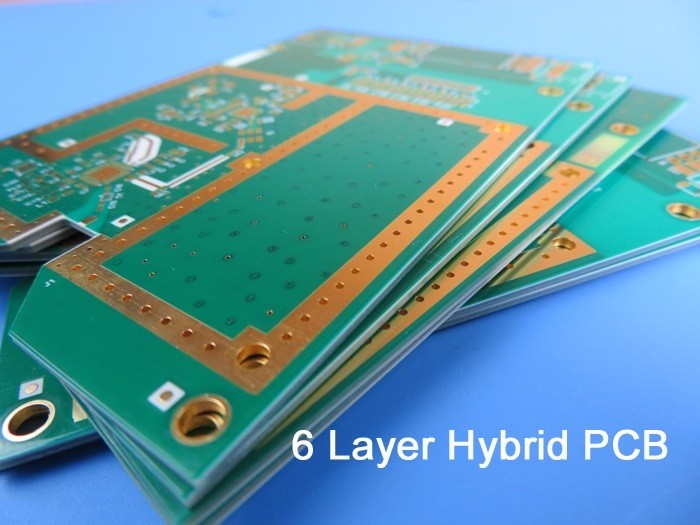

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via 0

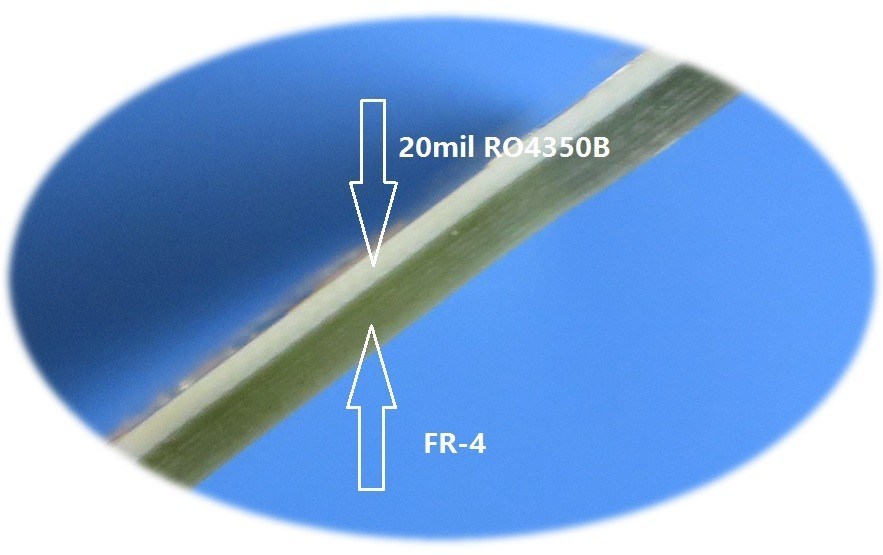

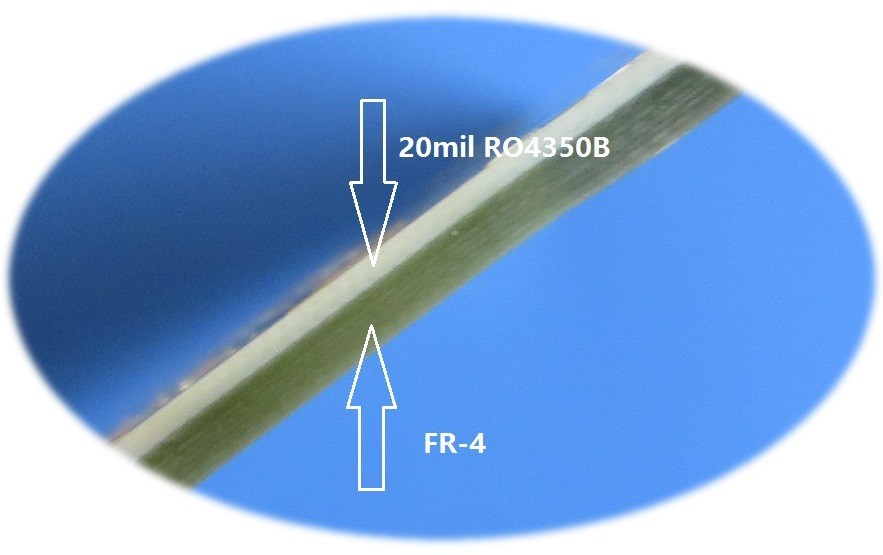

Na vergroot beeld wordt bekeken van kant.

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via 1

Tweede wordt gebruikt in signaalspanningsverhoger. Het gebruikte twee kernen van 20mil RO4350B aan hoogste kant en bodemkant. Zie de hieronder opeenstapeling.

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via 2

De specificaties zijn als volgt:

Grondstof: RO4350B 20mil + FR4

Laagtelling: 6 lagen

Type: Blind via L1-L2, L5-L6

Formaat: 100mm x 120mm = 1 type = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 35 μm| Binnenlaag 35 μm

Soldeerselmasker | Legende: Groen | Wit

Definitieve PCB-hoogte: 1,8 mm

Norm: IPC 6012 Klasse 2

Verpakking: 20 panelen worden ingepakt voor verzending.

Levertijd: 20 werkdagen

Houdbaarheid: 6 maanden

6-laag van hoge Frequentie mengde de Hybride PCB PCB op 20mil 0.508mm RO4350B en Fr-4 met Blinden via 3

De toepassingen van hybride PCB van RO4350B zijn breed. Bijvoorbeeld, spreidde LNA, de convertor van de radargegevensverzameling, spectrum, 4G-antenne, zender, de convertor van de radargegevensverzameling, rf-schakelaars en splitsersmodule enz. uit

De voordelen van RO4350B hybride PCBs zijn vermeld zoals hieronder,

1) RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon;

2) De prestaties van de signaalintegriteit beter over stapel-UPS met al FR4-raad;

3) Kosten lager over stapel-UPS met al materiaal met beperkte verliezen;

4) Sterk PCB-vermogen met 8000 types van PCB per maand;

5) Gekwalificeerde ISO9001, ISO14001, IATF16949 en UL verklaarde productiefabriek;

6) Geen MOQ, lage kosten voor prototypen en kleine looppashoeveelheid;

Dank u voor uw lezing. U bent welkom om ons voor uw rf-onderzoeken van PCB te contacteren.

Ons PCB-Vermogen 2022

Parameter	Waarde
Laagtellingen	1-32
Substraatmateriaal	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; Tlf-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; Fr-4 (Hoge Tg S1000-2M, Turkije-872 SLK, Turkije-768, het-180A enz.), Fr-4 Hoge CTI>600V; Polyimide, HUISDIER; Metaalkern enz.
Maximumgrootte	Het vliegen test: 900600mm, Inrichtingstest 460380mm, Geen test 1100*600mm
De Tolerantie van het raadsoverzicht	±0.0059“ (0.15mm)
PCB-Dikte	0,0157“ - 0,3937“ (0.40mm--10.00mm)
Diktetolerantie (T≥0.8mm)	±8%
Diktetolerantie (t<0.8mm)	±10%
De Dikte van de isolatielaag	0,00295“ - 0,1969“ (0.075mm--5.00mm)
Minimumspoor	0,003“ (0.075mm)
Minimumruimte	0,003“ (0.075mm)
Buitenkoperdikte	35µm--420µm (1oz-12oz)
Binnenkoperdikte	17µm--350µm (0.5oz - 10oz)
(Mechanisch) boorgat	0,0059“ - 0,25“ (0.15mm--6.35mm)
Gebeëindigd (Mechanisch) Gat	0,0039“ - 0,248“ (0.10mm--6.30mm)
(Mechanische) DiameterTolerance	0,00295“ (0.075mm)
(Mechanische) registratie	0,00197“ (0.05mm)
Beeldverhouding	12:1
Het Type van soldeerselmasker	LPI
Min Soldermask Bridge	0,00315“ (0.08mm)
Min Soldermask Clearance	0,00197“ (0.05mm)
Stop via Diameter	0,0098“ - 0,0236“ (0.25mm--0.60mm)
De Tolerantie van de impedantiecontrole	±10%
De oppervlakte eindigt	HASL, HASL ALS, ENIG, IMM-Tin, IMM Ag, OSP, Gouden Vinger
