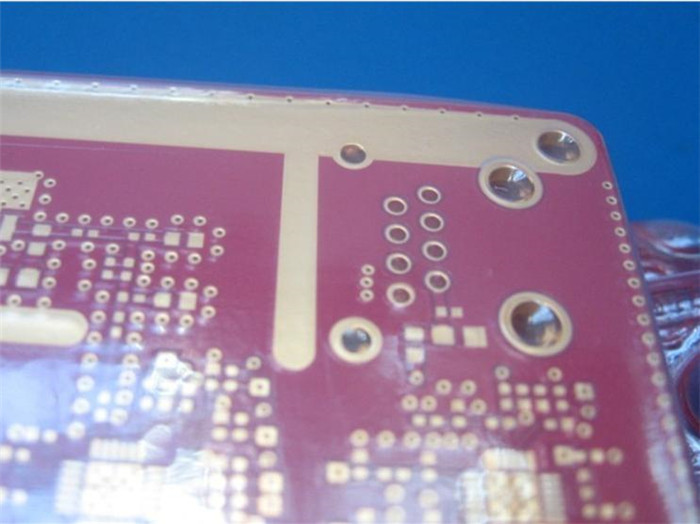

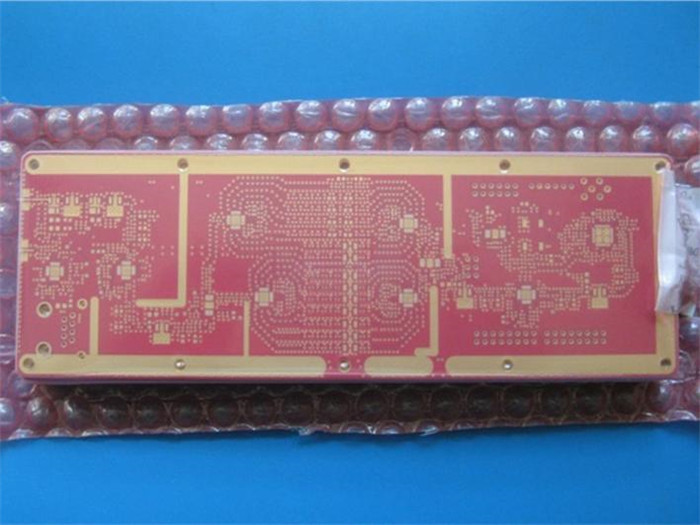

Hybride 10-laag PCB Rogers RO4350 6.6mil + FR4 Hybride PCB met rode soldeermasker en onderdompeling goud
(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Hallo allemaal.
Goedemorgen.
Vandaag hebben we het over een soort10-laag hybride PCB gebouwd op RO4350B en FR-4Dit bord wordt gebruikt voor hoge winst toepassingen.
Het bord is eigenlijk eenvoudig, omdat er alleen door gaten elke laag verbonden.1.7 mm dik- Pads en gaten zijn...onderdompeling verguldHet is vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber-gegevens.
Toepassingen
Voorversterker, WiFi-versterker, relaisstations en RF-ontvanger enz.
Ons voordeel
1) U helpen zich te concentreren op uw kerncompetenties op het gebied van onderzoek en ontwikkeling, verkoop en marketing;
2) 30000 vierkante meter per maand;
3) Het voldoen aan uw PCB-behoeften van prototype tot massaproductie;
4) Snelle en tijdige levering;
5) IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL-gecertificeerde fabriek.
Parameter en gegevensblad
| PCB-grootte |
210 x 85 mm = 1 stuks |
| BOARD-TYPE |
|
| Aantal lagen |
Multilayer PCB, 10-layer PCB |
| Op het oppervlak gemonteerde componenten |
- Jawel. |
| Door middel van gaten |
- Jawel. |

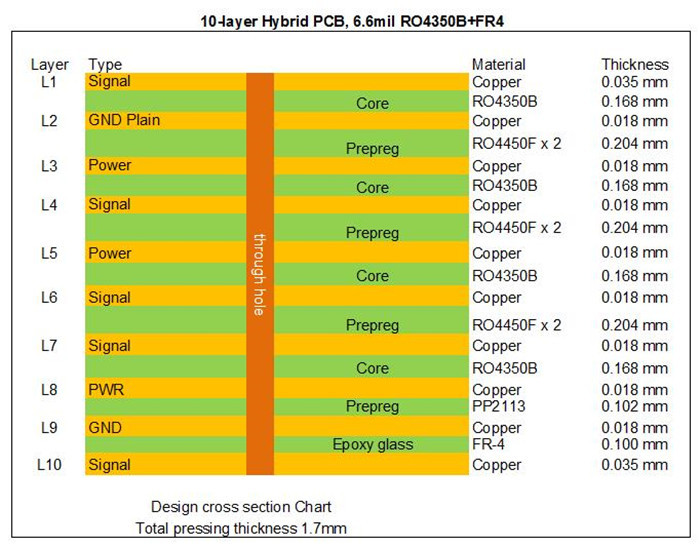

| LAYER STACK |
koper ------- 35um ((1 oz) + plaat TOP laag |
| RO4350B kern 0,168 mm |
| koper ------- 18um ((0,5 oz) Middellaag 1 |
| RO4450F Prepreg (2x0.1) 0,2 mm |
| koper ------- 18um ((0,5 oz) Middellaag 2 |
| RO4350B kern 0,168 mm |
| koper ------- 18um ((0,5 oz) Middellaag 3 |
| RO4450F Prepreg (2x0.1) 0,2 mm |
| koper ------- 18um ((0,5 oz) Middellaag 4 |
| RO4350B kern 0,168 mm |
| koperen ------- 18um ((0,5 oz) Middellaag 5 |
| RO4450F Prepreg (2x0.1) 0,2 mm |
| koper ------- 18um ((0,5 oz) Middellaag 6 |
| RO4350B kern 0,168 mm |
| koperen ------- 18um ((0,5 oz) Middellaag 7 |
| FR-4 prepreg 0,1 mm |
| koper ------- 18um ((1 oz) Middellaag 8 |
| FR-4 kern 0,1 mm |
| koper ------- 35um ((1 oz) + plaat BOT-laag |
| Technologie |
|
| Minimaal spoor en ruimte: |
5.9mil/5.9mil |
| Minimale / maximale gaten: |
0.3mm/3.8mm |
| Aantal verschillende gaten: |
16 |
| Aantal boorgaten: |
11385 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantiebeheersing |
- Nee. |
| Materiaal voor het bord |
|
| Glas epoxy: |
RO4350B, RO4450B gemengd met FR-4 TG>135 |
| Eindfolie externe: |
1.5 oz |
| Eindfolie intern: |
0.5 oz |
| Eindhoogte van PCB: |
1.7 mm ± 0.17 |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
Onderdompeling Goud (17,7%) 2 μ" over 100 μ" nikkel |
| Soldeermasker: |
Boven en beneden, 12 micron minimum. |
| Kleur van het soldeermasker: |
Rood |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
Boven en beneden. |
| Kleur van de component Legende |
Wit, S-380W, Taiyo geleverd. |
| Naam of logo van de fabrikant: |
Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
| VIA |
Gelast door gaten (PTH), via tent. |
| Vlambaarheidsklasse |
Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" (0,15mm) |
| Platenplatering: |
0.0030" (0.076mm) |
| Tolerantie van de boor: |
0.002" (0,05 mm) |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
De capaciteit van onze rijcircuits 2022
Blinde vias, begraven vias
Flex-PCB
Zware koperen platen 12 oz
Hoog Tg, hoog CTI materiaal
Hybride FR-4 en hoogfrequentie materiaal
Impedantiebeheerde PCB's
IPC-klasse 2, IPC-klasse 3
Loodvrije PCB's (RoHS-conform)
Multilayer PCB's tot 32+ koperlaagplaten
Metalen kern-PCB's (MCPCB)
RoHS-conforme PCB-fabrikant
Rigid Flex PCB's
Door-gat, BGA, Gold Finger, Edge dome
Via-in-pad, gevuld via's
PCB-materialen
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;
RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/Duriod 6035HTC; TMM4, TMM10, Kappa 438;
Voor de toepassing van deze verordening wordt de in punt 1 bedoelde vergunning verleend aan de bevoegde autoriteiten van de lidstaten.
PTFE F4B (DK2.2 DK2.65 DK2.85 DK2).94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2);
AD450, AD600, AD1000, TC350;
Nelco N4000, N9350, N9240;
FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A enz.), FR-4 High CTI>600V;
Polyimide, PET;
Metalen kern enz.
