(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hallo iedereen,

Vandaag, gaan wij over een type van PCB spreken van de 4 lagen hoge die frequentie op 16mil-kern van RO4003C wordt gemaakt.

De raad wordt ontworpen als 4 laagstructuur, omdat 4 lagenpcb vrij eenvoudig en goedkoop is, wat nuttig is om een nieuwe markt open te stellen.

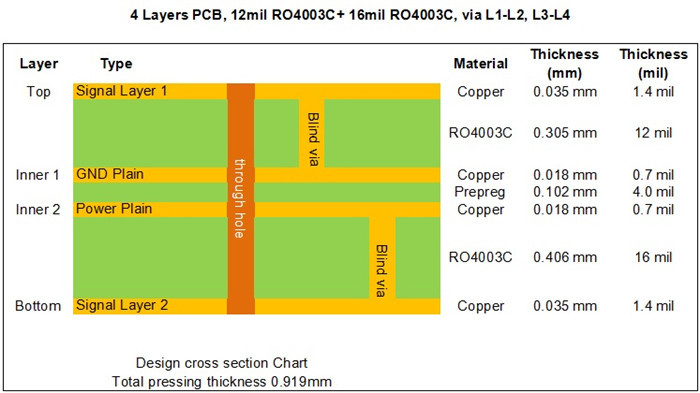

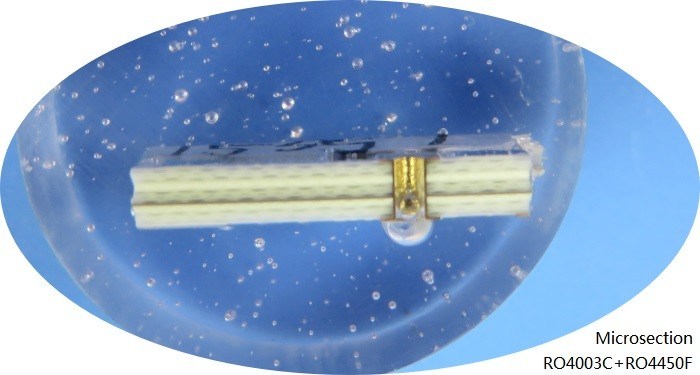

Zie eerst de opeenstapeling.

Omhoog bekijkend van stapel, kunnen wij de 1st laag aan de 2de laag zien en de 4de laag aan 3de laag is 12mil-kern van RO4003C en 16mil-de kern van RO4003C, heeft de kern dikte bevestigd die voor de elektrolengte van rf-lijnen op de kringsraad zeer belangrijk is, en de 2 kernen worden geplakt door film te plakken - Prepreg.

Momenteel, zijn er 2 die types van pp in multi-layer hoge frequentiepcb's worden gebruikt. Dat is diëlektrische en hoge frequentie Fr-4 diëlektrisch, zoals RO4450F, Cuclad 6250, Taconic fastRise-28 (Fr-28) enz.

Het kopergewicht op binnenlaag is halve ons, buitenlagen 1 ons. Blinde vias worden geboord op beide kernen.

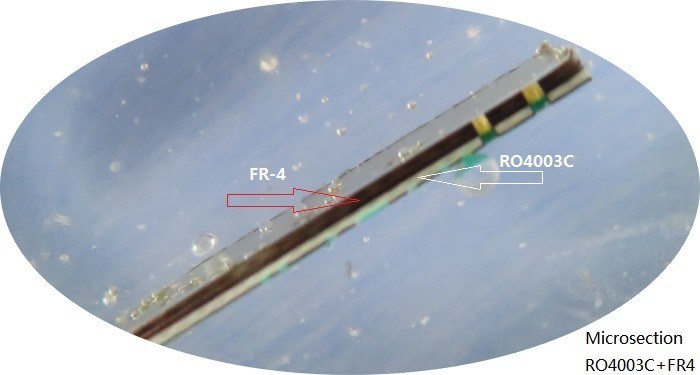

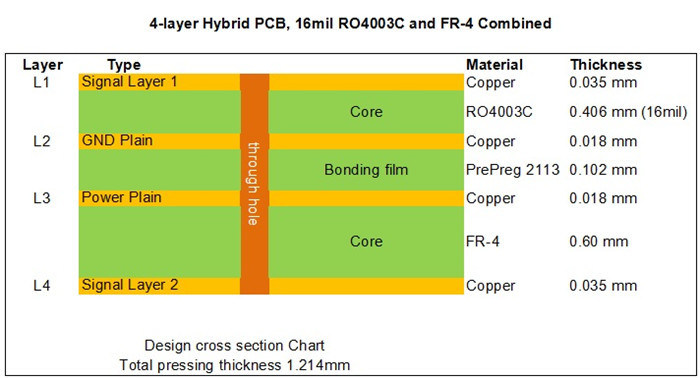

De 2de raad is een gemengde PCB, worden Fr-4 gebruikt op laag 3 en laag 4, hoge frequentiesignaal brengt op hoge frequentiesubstraat: over L1 en L2. Volgens de daadwerkelijke toepassingen, kunnen de dikte van diëlektrisch materiaal en Fr-4 worden aangepast.

De toepassing van hybride PCB van 16mil RO4003C is breed, zoals modulaire oscilloscoop, antennecombine, evenwichtige versterker, 4G-antenne enz.

De voordelen van hybride PCB van 16mil worden RO4003C getoond als volgt:

1) RO4003C stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen.

2) Het verminderen van signaalverlies in hoge frequentietoepassing voldoet aan de ontwikkelingsbehoeften van communicatietechnologie.

3) Kosten lager over stapel-UPS met al materiaal met beperkte verliezen;

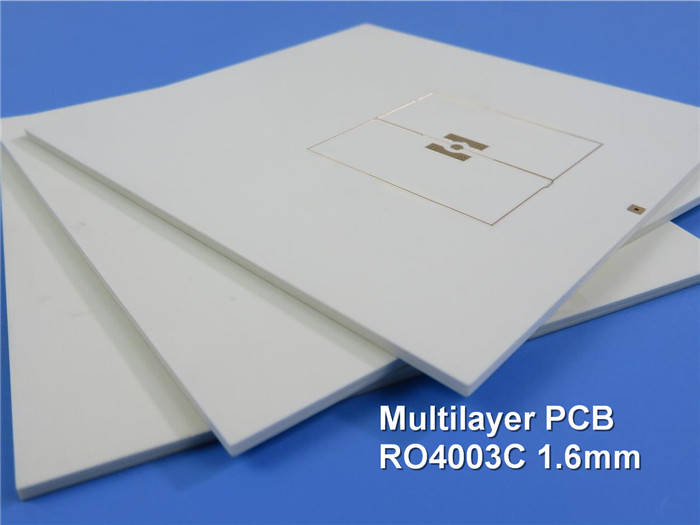

De standaarddikte van RO4003C is 0,008“ (0.203mm), 0,012“ (0.305mm), 0,016“ (0.406mm), 0,020“ (0.508mm), 0,032“ (0.813mm) en 0,060“ (1.524mm). Deze dikte is binnenshuis beschikbaar. Stem in met uw bescherming.

Gegevensblad van Rogers 4003C (RO4003C)
