4 PCB van de laag Hoge die Frequentie op 2 Kernen van 20mil RO4350B met Achterboor voor GPS-Drijver wordt voortgebouwd
  • Naam
  • Naam
  • Naam

4 PCB van de laag Hoge die Frequentie op 2 Kernen van 20mil RO4350B met Achterboor voor GPS-Drijver wordt voortgebouwd

MOQ: 1
Prijs: USD 2.99-9.99 PER PIECE
Standaardverpakking: Vacuüm
Leveringstermijn: 10 WERKDAGEN
Betaalmethode: T/T, Western Union
Toeleveringskapaciteit: 45000 Stukken per Maand
Detailinformatie
Productbeschrijving
Detailinformatie
Plaats van herkomst
China
Merknaam
Bicheng Technologies Limited
Certificering
UL
Modelnummer
OIC-0068-V1.13
Aantal Lagen:
4
Glas Epoxy:
RO4350B 20mil
Definitieve folie:
1.0
Definitieve hoogte van PCB:
1,4 mm ±10%
De oppervlakte eindigt:
Onderdompelingsgoud
De Kleur van het soldeerselmasker:
Nr
Kleur van Componentenlegende:
Nr
Test:
100% elektrotest vroegere verzending
Min. bestelaantal:
1
Prijs:
USD 2.99-9.99 PER PIECE
Verpakking Details:
Vacuüm
Levertijd:
10 WERKDAGEN
Betalingscondities:
T/T, Western Union
Levering vermogen:
45000 Stukken per Maand
Productbeschrijving

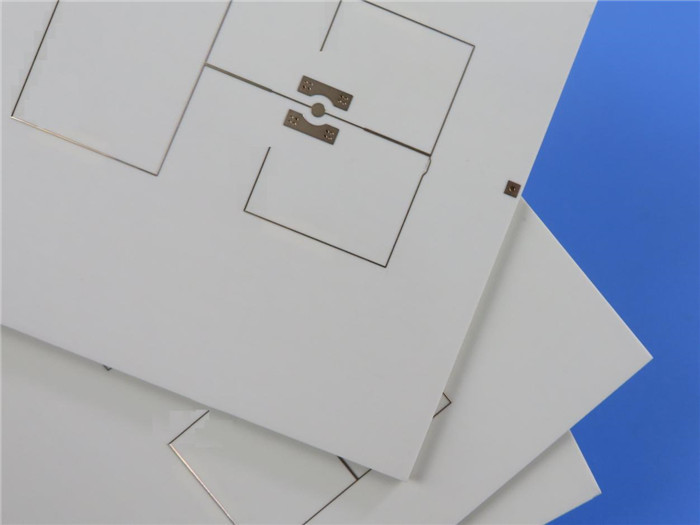

4 PCB van de laag Hoge die Frequentie op 2 Kernen van 20mil RO4350B met Achterboor voor GPS-Drijver wordt voortgebouwd

(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Hello iedereen,

Warme groeten!

Dit type van PCB van 4 Lagenrogers wordt voortgebouwd op kern 2 van 0.508mm (20mil) RO4350B voor de toepassing van GPS-drijver. Deze raad, gebruikten wij achter het boren technologie om „blinden via“ te bereiken. Zie de opeenstapeling.

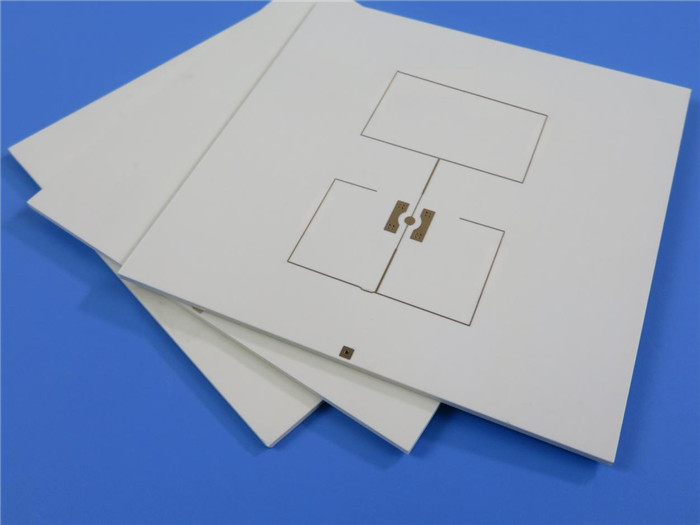

4 PCB van de laag Hoge die Frequentie op 2 Kernen van 20mil RO4350B met Achterboor voor GPS-Drijver wordt voortgebouwd 0



De achterboring kan lawaaiinterferentie verminderen en signaalintegriteit verbeteren. Het gebruiken van achterboring verminderde met succes de moeilijkheid van PCB-vervaardiging en vermeed het gebruik van begraven /blind via proces.



De specificaties van PCB zijn als volgt:

Grondstof: RO4350B 20 mil + RO4450B 4 mil

Laagtelling: 4 lagen

Type: Gemengde afzonderlijk gemalen multiplicator

Formaat: 70mm x 125mm = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 35 Binnenlaag 18 van um/um

Soldeerselmasker/Legende: Groen/wit

Definitieve PCB-hoogte: 1,42 mm

Norm: IPC 6012 Klasse 2

Verpakking: Elk worden 25 panelen ingepakt voor verzending.

Levertijd: 12 werkdagen

Houdbaarheid: 6 maanden



Eigenschappen en voordelen

1) Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;

2) Lage thermische coëfficiënt van diëlektrische constante;

3) Achter het boren verminderende lawaaiinterferentie;

4) ISO9001, ISO14001, UL verklaarde productiefabriek;

5) 30000 het vermogen van de vierkante metermaand;



Toepassingen

Multiplextelegraaf, Videotransmissietoestel, blok Met geringe geluidssterkte, Machtsverdeler



Parameter en gegevensblad



PCB-GROOTTE 70mm x 125mm = 1 stuk
RAADStype Multlayerpcb
Aantal Lagen 4 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA

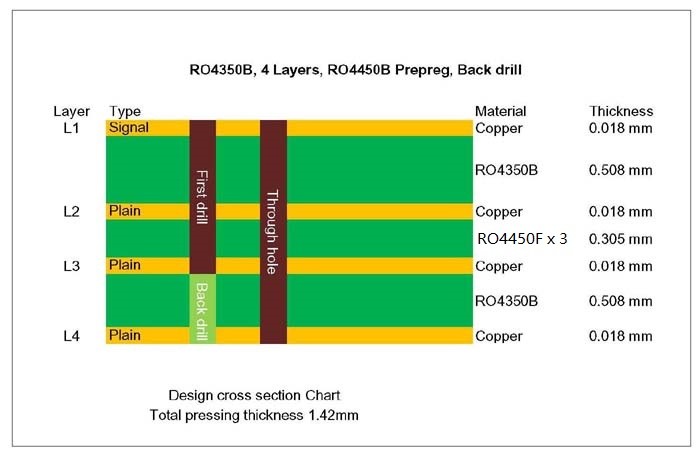

LAAGopeenstapeling Koper -Signaal18um (0,5 oz) +plate HOOGSTE laag
RO4350B 0,508 mm
Koper -Duidelijke 0,018 mm
Prepreg RO4450F X 3, 0.305mm
Koper - Duidelijke 0,018 mm
RO4350B 0,508 mm
Koper - 18um (0.5oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 4 mil/5 mil
Minimum/Maximumgaten: 0,4 mm/5,6 mm
Aantal Verschillende Gaten: 12
Aantal Boorgaten: 121
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: Na
Impedantiecontrole: N/A
Aantal van Gouden vinger: N/A
RAADSmateriaal
Grondstof: RO4350B Tg280℃, ER<3>
Definitieve externe folie: 1 oz
Definitieve interne folie: 0,5 oz
Definitieve hoogte van PCB: 1,42 mm ±10%
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 0.4mm.
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



4 PCB van de laag Hoge die Frequentie op 2 Kernen van 20mil RO4350B met Achterboor voor GPS-Drijver wordt voortgebouwd 1
