4 PCB van de laag Hoge die Frequentie op 6.6mil en 20mil RO4350B met Blinden via voor Radarsensor wordt voortgebouwd

4-laags hoogfrequente printplaat gebouwd op 6,6 mil en 20 mil RO4350B met blind gat voor radarsensor
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)

Hallo allemaal,

Meerlaagse Rogers printplaten worden gemaakt op basis van verschillende gecombineerde kernen, die verschillen van FR-4 meerlaagse printplaten. Zoals iedereen weet, zijn er 8 kernen in de RO4350B familie, d.w.z. 4 mil (0,101 mm) tot 60 mil (1,524 mm).

RO4350B Dikte

Het is dus erg interessant dat de stapeling van 4 lagen op veel verschillende manieren kan worden gedaan.

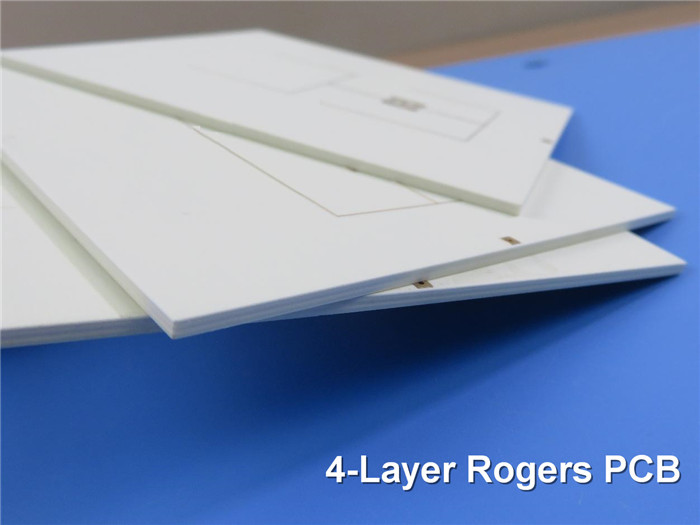

Vandaag introduceren we Rogers 4-laags printplaten gebouwd op 6,6 mil en 20 mil RO4350B.

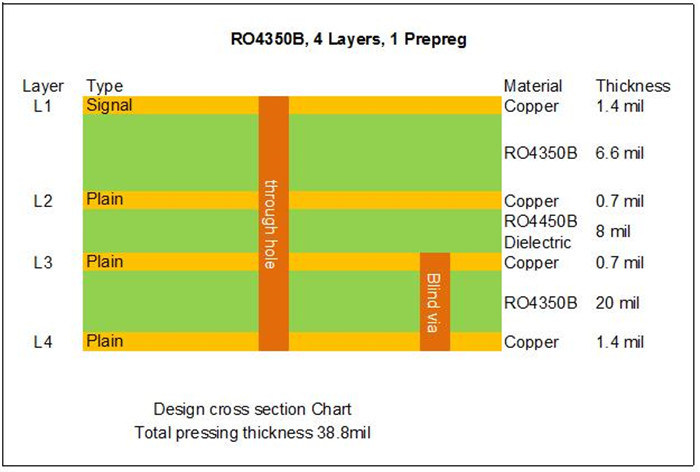

Laten we de eerste bekijken en de stapeling wordt eerst getoond.


Laag 1 tot laag 2 is de eerste kern van 6,6 mil, laag 3 tot laag 4 is de tweede kern van 20 mil, ze worden gecombineerd via 2 vellen RO4450F (1 RO4450F=4 mil). Deze printplaat wordt gebruikt voor radarsensor, 1,0 mm dik, pads met dompelgoud. Het bevat blind gat van de bovenste laag naar binnen 1. Aangezien het een asymmetrische opbouw is, is 1,2% kromtrekken toegestaan. Het wordt vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 10 printplaten worden verpakt voor verzending.

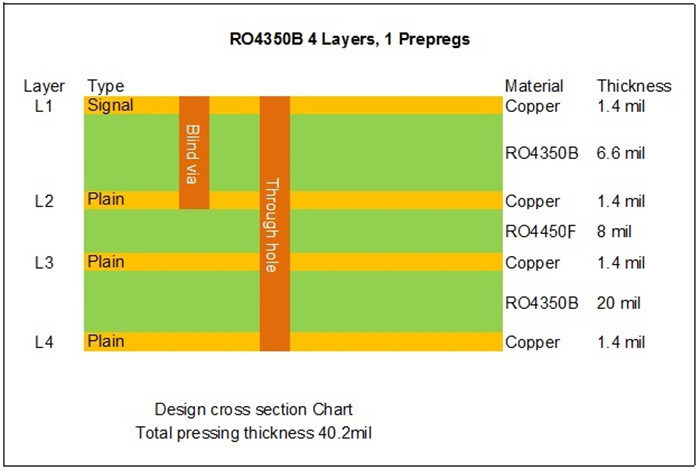

De tweede is erg vergelijkbaar met de vorige, de stapeling verklaart alles.



Kenmerken en voordelen
1) De diëlektrische constante (DK) is laag en stabiel, dus de signaaloverdracht is goed zonder vertraging.
2) Dompelgoud heeft een uitstekende oppervlakteplatheid, wat bijzonder nuttig is voor printplaten met BGA-pakketten of zelfs CSP-gemonteerde componenten om het uitvalpercentage tijdens assemblage en solderen te verminderen.
3) 100% tests inclusief elektrische test en AOI-inspectie, thermische stresstest, betrouwbaarheidstest, isolatieweerstandstest en ionische contaminatietest,
4) Snel en flexibel om de productietijd van prototype tot standaardproductie te besparen
5) UL-erkend en RoHS-richtlijn-conform

Toepassingen
TV-antenne, Zendercombiner, Geluidsregelingsschakelaarinductie, Toren Gemonteerde Versterker, RF-module, Power splitter, Low Noise Block, 4G-antenne
