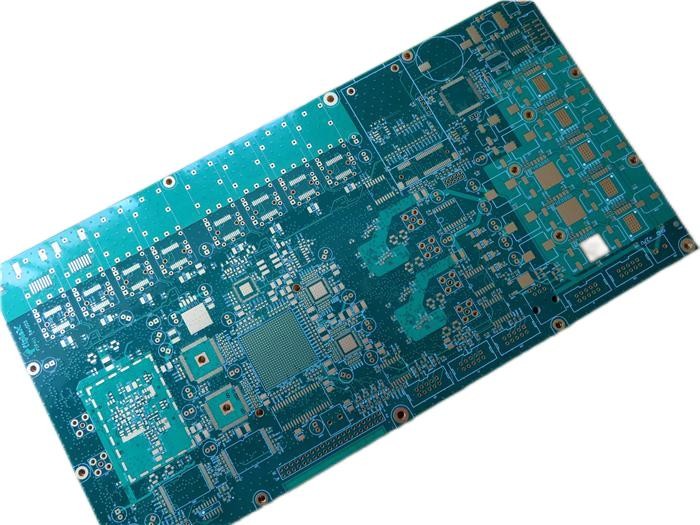

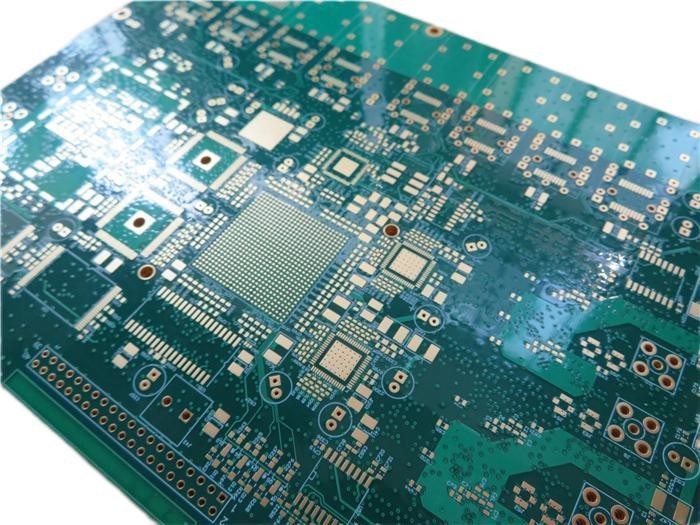

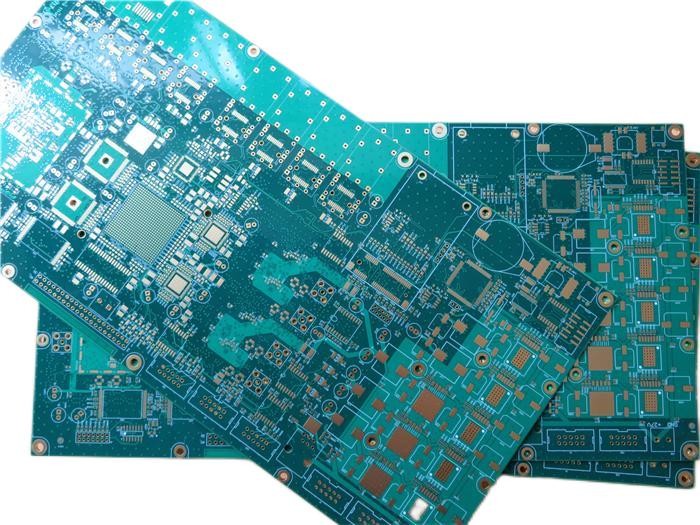

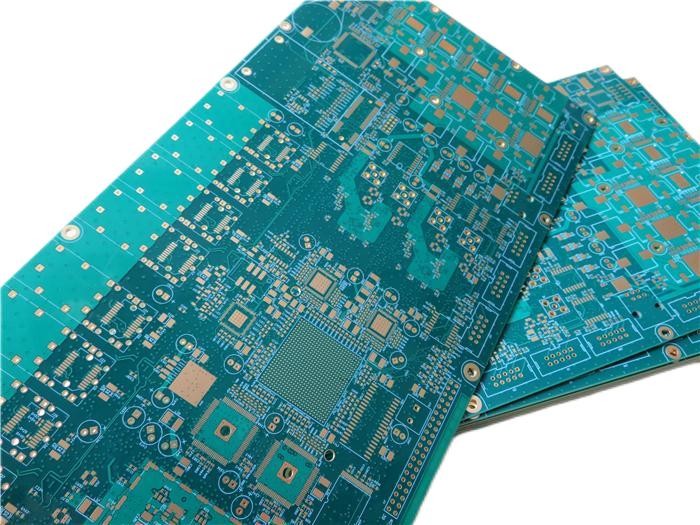

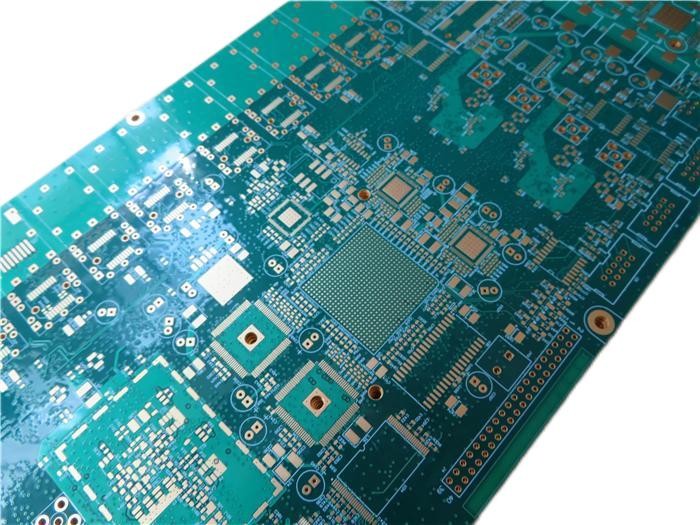

PCB met de Serie 10-laag BGA van het Balnet PCB op Hoge Tg Fr-4 met Onderdompelingsgoud dat wordt voortgebouwd

Productomschrijving

PCB'smetBall Grid Array 10- L.gisterenBGAPCB'sHoge TgFR-4 met onderdompelingsgoud

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)

1.1 Algemene beschrijving

Dit is een soort10 lagenvan de soort gebruikt bij de vervaardiging van elektrische apparatenFR-4 Tg170 substraatvoor de toepassing vanPLC-besturingselementenHet is...20,0 mm dikmet witte zijderappen op groene soldeermasker enonderdompelingsgoudEen BGA-pakket wordt op de bovenkant van het printplaat geplaatst, met een hoog pin-telling op een 0,5 mm toonhoogte.Ze zijn vervaardigd volgens IPC 6012 Klasse 2 met behulp van Gerber gegevens.Elk 20 planken zijn verpakt voor verzending.

1.2 Kenmerken en benepast

1. Hoog Tg industrieel standaard materiaal toont uitstekende thermische betrouwbaarheid;

2Onderdompelingsgoud zorgt voor een uitstekende bevochtiging tijdens het solderen van onderdelen en voorkomt kopercorrosie;

3In huis voorkomt het ontwerp van de techniek problemen in de pre-productie;

4. ISO9001, ISO14001, IATF16949, ISO13485, UL gecertificeerd;

5- Klachten van klanten: < 1%

6- Op tijd leveren: >98%

7. Prototype PCB-capaciteit tot volumeproductie-capaciteit;

8. Multilayer en Anylayer HDI PCB's;

9Meer dan 18+ jaar PCB ervaring.

1.3 Toepassings

Converter

USB draadloze adapter

12V-omvormer

Draadloze routers beoordelen

Logische ladder

Batterijenomvormer

CCTV-beveiliging

Draadloze G-router

Programmeerbare controllers

Achtergrond

1.4PCB-specificaties

1.5BGA en via stekker

De volledige naam van de BGA is Ball Grid Array, een type oppervlakte-montagepakket dat wordt gebruikt voor geïntegreerde schakelingen (IC).1 verpakkingsoppervlakte verminderd 2 functie verhoogd en het aantal pinnen verhoogd 3 soldeer kan zelfgericht zijn bij opgelost solderen, gemakkelijk te plaatsen op tin 4 betrouwbaarheid is hoog 5 elektrische prestaties is goed en lage kosten etc. PCB-bord met BGA hebben over het algemeen meer kleine gaten.via gaten onder BGA zijn ontworpen om 8 ~ 12mil in diameter door klanten. Via's onder BGA moeten worden verstopt met hars, soldeerinks mag niet op pads en geen boren op BGA-pads. De verstopte via's zijn 0,25 mm, 0,3 mm, 0,35 mm, 0,4 mm, 0,45 mm, 0,5 mm en 0,55 mm.
