Dikke Gedrukte Kringsraad 3.0mm Tweezijdige die PCB op Fr-4 met Onderdompelingsgoud wordt voortgebouwd

Name: Dikke Gedrukte Kringsraad 3.0mm Tweezijdige die PCB op Fr-4 met Onderdompelingsgoud wordt voortgebouwd
Brand: Bicheng Technologies Limited
SKU: OIC-463-V9.96
Price: 9.99 USD
Availability: InStock
Rating: 4.9 (145 reviews)

MOQ:	1
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuüm
Leveringstermijn:	10 werkdagen
Betaalmethode:	T/T, Paypal
Toeleveringskapaciteit:	45000 Stukken per Maand

Detailinformatie

Productbeschrijving

Detailinformatie

Plaats van herkomst

China

Merknaam

Bicheng Technologies Limited

Certificering

Modelnummer

OIC-463-V9.96

Grondstof:

Fr-4

Definitieve hoogte van PCB:

3.0mm ±0.3

Definitieve externe folie:

1 oz

De oppervlakte eindigt:

Onderdompelingsgoud

De Kleur van het soldeerselmasker:

Groen

Kleur van Componentenlegende:

Wit

TEST:

100% elektrotest vroegere verzending

Min. bestelaantal:

Prijs:

USD9.99-99.99

Verpakking Details:

Vacuüm

Levertijd:

10 werkdagen

Betalingscondities:

T/T, Paypal

Levering vermogen:

45000 Stukken per Maand

Productbeschrijving

Dikke Gedrukte Kringsraad 3.0mm Tweezijdige die PCB op Fr-4 met Onderdompelingsgoud wordt voortgebouwd

(De Gedrukte kringenraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

1.1 algemene beschrijving

Dit is een type van 3.0mm dikke die PCB op tweezijdig substraat Fr-4 met Tg 150°C voor de toepassing van gegevensverzameling wordt voortgebouwd. Het is kleine ronde kringsraad omhoog panelized 48. De v-besnoeiing (v-groef) worden en de router gebruikt op het paneel, zijn de fiduciaire tekens rond elke raad. Andere specificaties zijn groen soldeerselmasker, silkscreen het wit en het onderdompelingsgoud. Het grondstofsubstraat is van ITEQ het-158. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 20 panelen ingepakt voor verzending.

1.2 eigenschappen en voordelen

1. Het substraat is RoHS volgzaam en geschikt voor thermische betrouwbaarheidsbehoeften;

2. De onderdompeling gld heeft hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte;

3. In aanmerking komend productentarief van eerste productie: >99%

4. ISO9001, ISO14001, ISO13485, UL verklaarde productiefabriek;

5. Levering op tijd: >98%

6. Het tarief van de klantenklacht: <1>

7. Geen minimumordehoeveelheid. 1 stuk is beschikbaar;

8. 18+-meer dan jaren van PCB-ervaring;

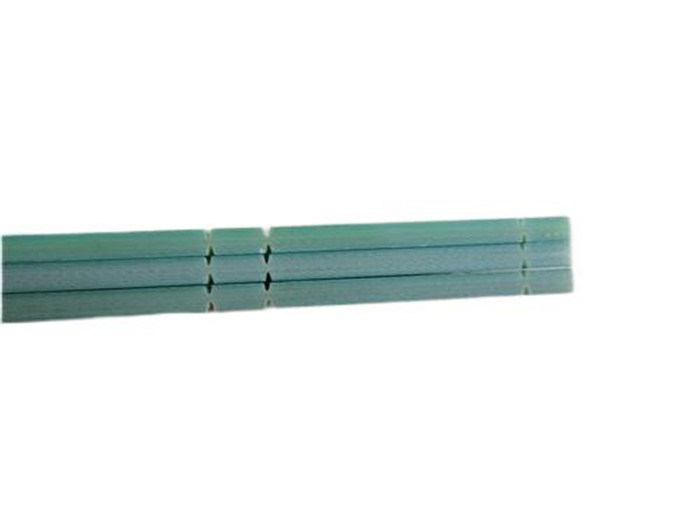

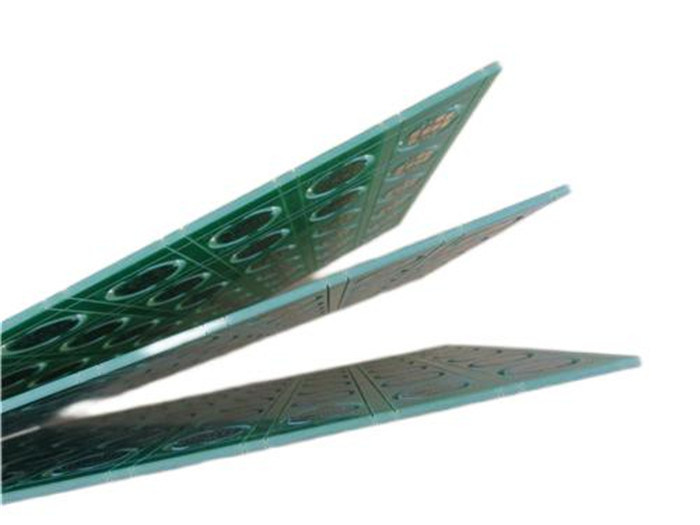

Dikke Gedrukte Kringsraad 3.0mm Tweezijdige die PCB op Fr-4 met Onderdompelingsgoud wordt voortgebouwd 0

1.3 toepassingen

Micro USB

GPS-Drijvers

De Adapter van Bluetooth USB

Toegangspunt WiFi

Routerantenne

GSM Router

VingerafdrukToegangsbeheer

De Systemen van de kaarttoegang

4G modems

De Netwerken van de hoge snelheidsopslag

1.4 PCB-Specificaties

PCB-GROOTTE	225 x 290mm=48PCS
RAADStype	Tweezijdige PCB
Aantal Lagen	2 laag
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	nr
LAAGopeenstapeling	koper - 18um laag van +plate (van 0.5oz) de HOOGSTE
	Fr-4 2.9mm
	koper - 18um (0.5oz) de laag van +plate BOT
TECHNOLOGIE
Minimumspoor en Ruimte:	10 mil/9 mil
Minimum/Maximumgaten:	0,4 mm/0,8 mm
Aantal Verschillende Gaten:	2
Aantal Boorgaten:	27
Aantal Gemalen Groeven:	56
Aantal Interne Knipsels:	0
Impedantiecontrole:	nr
Aantal van Gouden vinger:	0
RAADSmateriaal
Glas Epoxy:	Fr-4 Tg135 ℃, ER<5>
Definitieve externe folie:	1 oz
Definitieve interne folie:	1 oz
Definitieve hoogte van PCB:	3,0 mm ±0.3
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelings gouden (32,1%) 0.05µm meer dan 3µm nikkel
Het soldeerselmasker is van toepassing:	BOVENKANT en Bodem, 12micron-Minimum
De Kleur van het soldeerselmasker:	Groen, psr-2000GT600D, Taiyo Supplied.
Het Type van soldeerselmasker:	LPSM
CONTOUR/CUTTING	Het verpletteren, zegelgaten.
Het MERKEN
Kant van Componentenlegende	BOVENKANT en Bodem.
Kleur van Componentenlegende	Wit, ijr-4000 MW300, Taiyo-merk
Fabrikant Name of Embleem:	Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA	Geplateerd door gat (PTH), minimumgrootte 0.4mm.
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

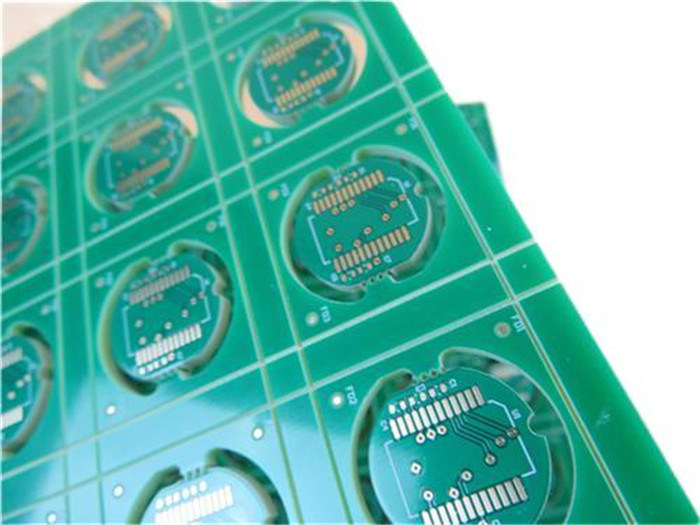

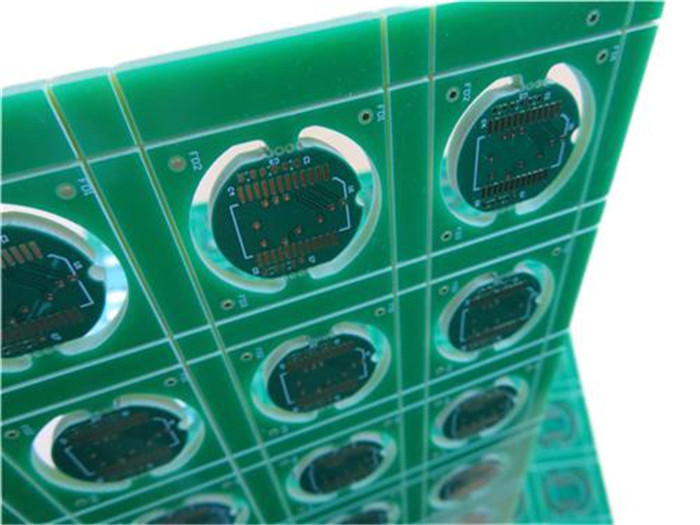

Dikke Gedrukte Kringsraad 3.0mm Tweezijdige die PCB op Fr-4 met Onderdompelingsgoud wordt voortgebouwd 1
