Via Gevulde die PCB via in Raad van de Stootkussenkring 0.6mm Multilayer PCB op 6 Laag met Blinden via voor GPS-het Volgen wordt voortgebouwd

Productomschrijving

Via met gevulde PCB Via in Pad Printplaat 0.6mm Meerlaagse PCB Gebouwd op 6 Lagen Met Blinde Via voor GPS-tracking
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)


1.1 Algemene beschrijving

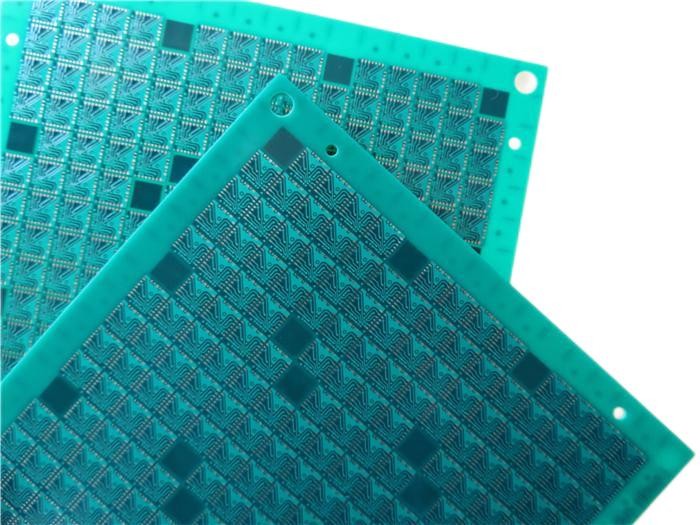

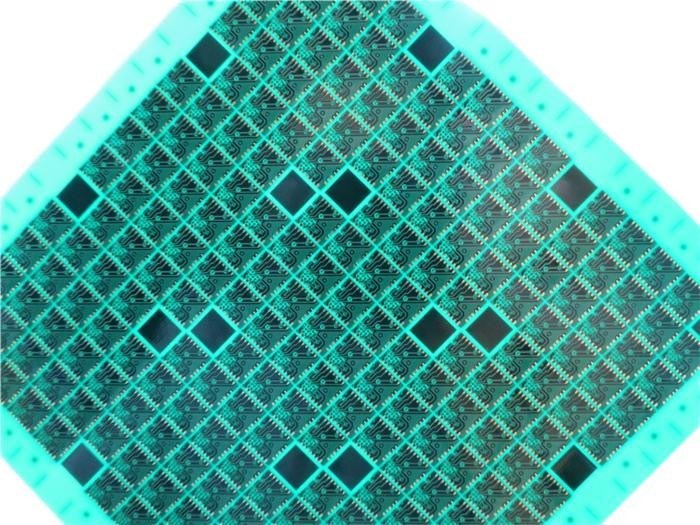

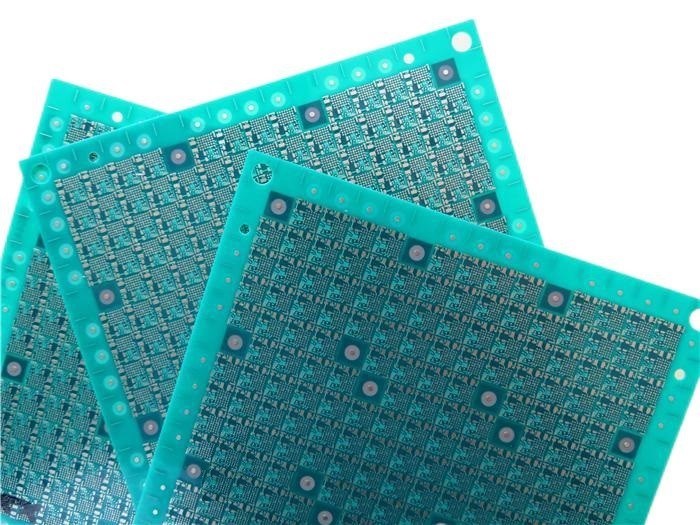

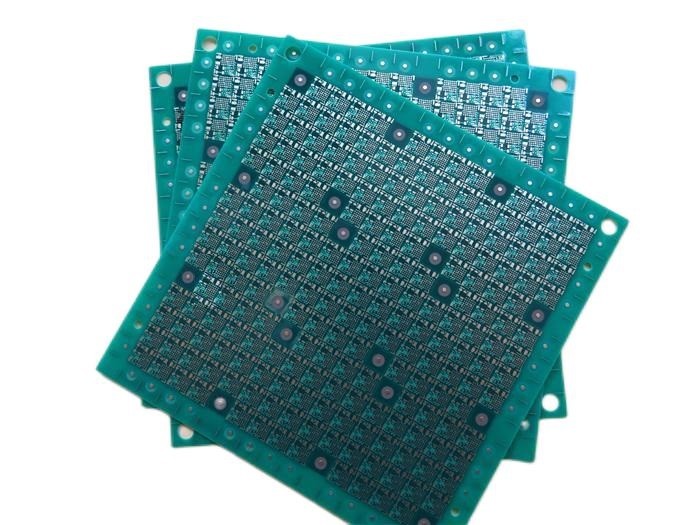

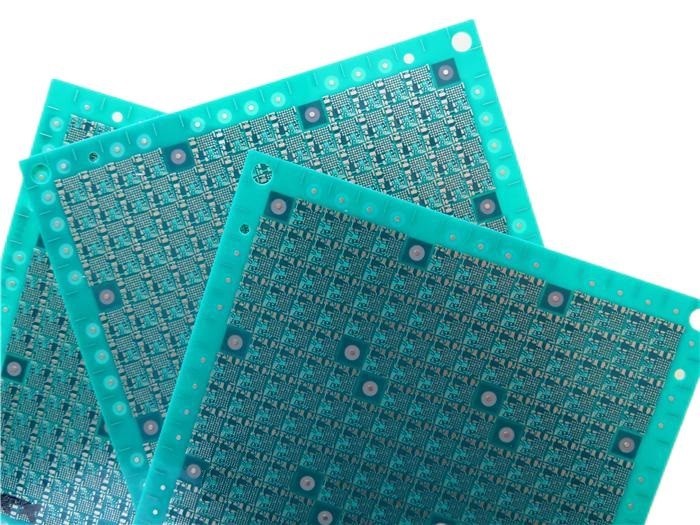

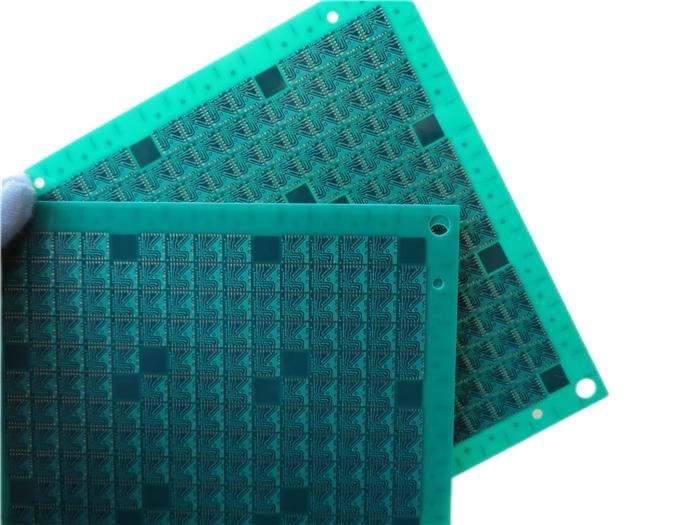

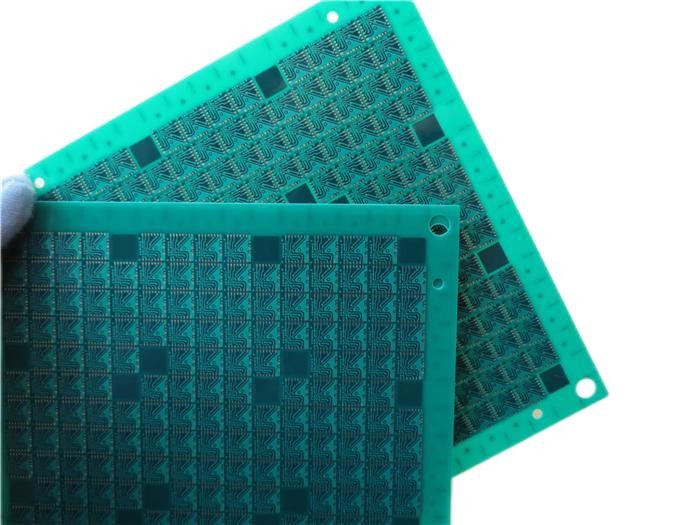

Dit is een type 6-laags ultradunne printplaat gebouwd op FR-4 substraat met Tg 135°C voor de toepassing van GPS-tracking. Het is slechts 0.6 mm dik zonder silkscreen op groene soldeermasker (Taiyo) en immersion gold op pads. Het basismateriaal is van Taiwan ITEQ leverend 1 up PCB per paneel. Via's met 0.25mm zijn met hars gevuld en afgedekt (via in pad). Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van de geleverde Gerber-gegevens. Elke 50 panelen worden verpakt voor verzending.


1.2 Kenmerken en voordelen
1. Via in pad ontwerp vermindert de inductieve reactantie en capacitieve reactantie van de transmissielijn;
2. Immersion gold afwerking heeft een hoge soldeerbaarheid, geen stress op printplaten en minder vervuiling van het PCB-oppervlak;
3. Producten en productie zijn gecertificeerd door geautoriseerde organisaties;
4. Tarief van in aanmerking komende producten bij eerste productie: >95%;
5. Prototype PCB-capaciteit tot volumeproductiecapaciteit;
6. Levering op tijd: >98%;
7. Meer dan 18+ jaar PCB-ervaring;
8. IPC Klasse 2 / IPC Klasse 3;



1.3 Toepassingen
Led Verlichting
Intercom Systeem
Mobiele WiFi Router
GSM Tracker
Commerciële Led Verlichting
Modem WiFi 4G
Elektronische Toegangscontrole
Audiofrequentieversterker
Bestandsservers


1.4 PCB Specificaties





1.5 via in pad (VIP)
Momenteel wordt de printplaat steeds dichter en meer onderling verbonden, en is er geen ruimte meer voor deze draden en pads die de gaten verbinden. Daarom ontstaat in deze context het proces van het ponsen van de gaten op de pads op een historisch moment. Kortom, de via-gaten die doorgeboord zijn, worden gevuld of afgedicht met isolerende hars door middel van zeeflekken, en vervolgens drogen, slijpen, en dan galvaniseren, zodat het hele oppervlak van de PCB bedekt is met koper, en er geen via-gaten meer te zien zijn.

Het effect van via in pad is ook erg duidelijk: zoals verbeterde elektrische prestaties en betrouwbaarheid van elektronische producten, verkorte signaaltransmissiedraad, verminderde inductieve reactantie en capacitieve reactantie van de transmissielijn, en verminderde interne en externe elektromagnetische interferentie.

Laten we het basisproces van via in pad bekijken.
