Productomschrijving
Gouden Vinger PCBVerguldeRandconnector Printplaat Hard Gouden ContactVingersPCB
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn slechts ter referentie)
1.1 Algemene beschrijving

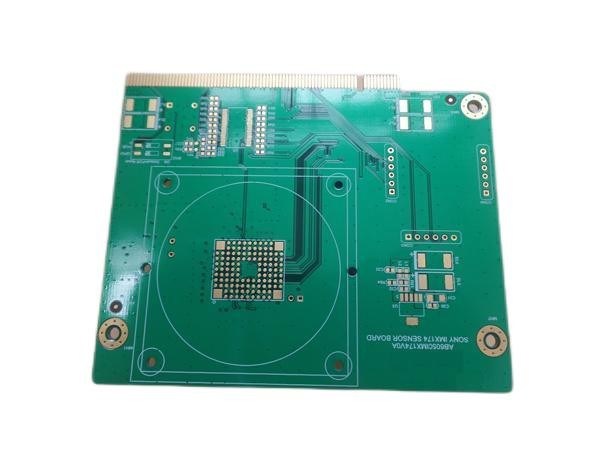

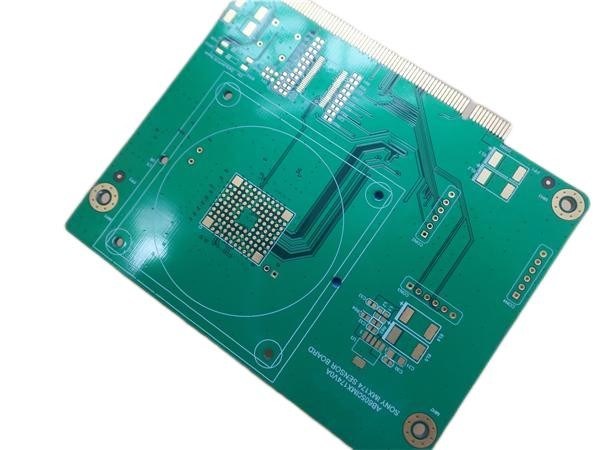

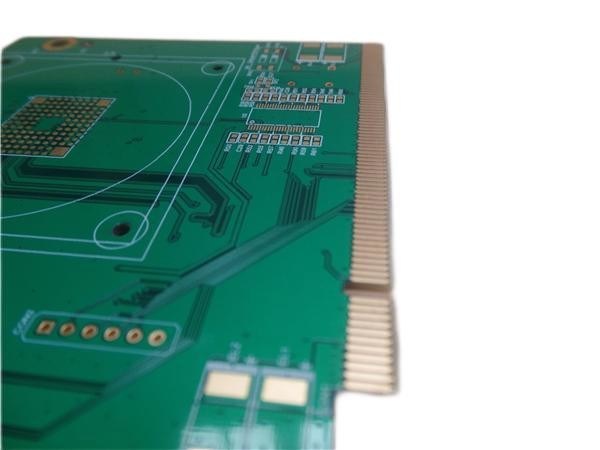

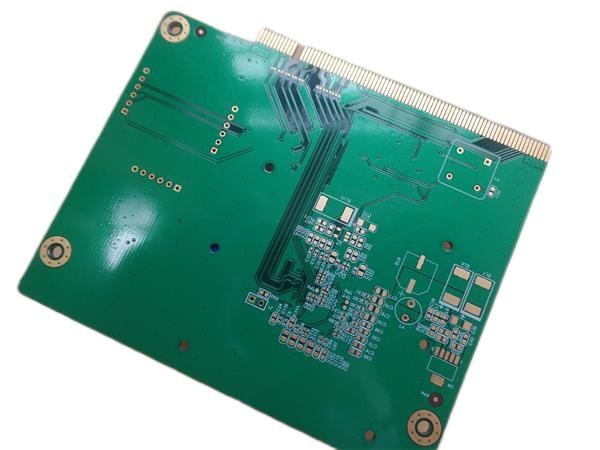

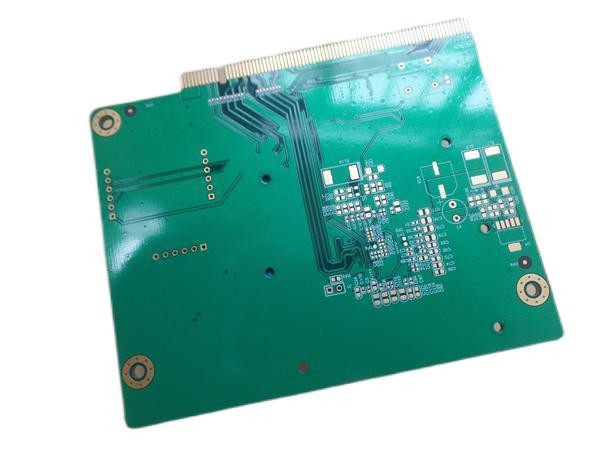

Dit is een type 8-laags printplaat gebouwd op FR-4 substraat met Tg 170°C voor de toepassing van Mobiele Breedband. Het is 1,6 mm dik met witte zeefdruk (Taiyo) op groene soldeermasker (Taiyo) en Immersion gold op pads. 80 stroken gouden vingers zitten aan de rand voor insteekgebruik. Het basismateriaal is van Taiwan ITEQ dat 1 up PCB per paneel levert. Ze worden vervaardigd volgens IPC 6012 Klasse 2 met behulp van geleverde Gerber-gegevens. Elke 25 borden worden verpakt voor verzending.
1.2 Kenmerken en voordelen1. Hoog Tg materiaal toont uitstekende thermische betrouwbaarheid en CAF-weerstand, wat zorgt voor betrouwbaarheid op lange termijn voor industriële en auto-toepassingen;
2. Gouden vingers verminderen contactweerstand;
3. 16000㎡ werkplaats;
4. Voldoen aan uw PCB-behoeften van prototype tot massaproductie.
5. Strikte WIP-inspectie en monitoring, evenals werkinstructies;
6. IPC Klasse 2 / IPC Klasse 3;
7. ISO9001, ISO14001, ISO13485, UL-gecertificeerde productiefabriek;
8. Gediversifieerde verzendmethode: FedEx, DHL, TNT, EMS;
9. Geen MOQ, lage kosten voor prototypes en kleine oplages.
1.
3PCB Specificaties PCB GROOTTE
| 150 x 141 mm = 1 ST |
PLAAT TYPE |
| Meerlaagse PCB |
Aantal Lagen |
| 8 lagen |
Surface Mount Componenten |
| JA |
Through Hole Componenten |
| NEE |
LAAG STACKUP |
| koper ------- 18um(0,5oz)+plating TOP laag |
Prepreg 7628(43%) 0,195 mm |
| koper ------- 18um(0,5oz)+plating BOT Laag |
| FR-4 0,2 mm |
| koper ------- 35um(1oz) MidLayer 6 |
| Prepreg 7628(43%) 0,195 mm |
| koper ------- 18um(0,5oz)+plating BOT Laag |
| FR-4 0,2 mm |
| koper ------- 35um(1oz) MidLayer 6 |
| Prepreg 7628(43%) 0,195 mm |
| koper ------- 18um(0,5oz)+plating BOT Laag |
| FR-4 0,2 mm |
| koper ------- 35um(1oz) MidLayer 6 |
| Prepreg 7628(43%) 0,195 mm |
| koper ------- 18um(0,5oz)+plating BOT Laag |
| TECHNOLOGIE |
| Minimale Trace en Ruimte: |
|
| 4mil/4mil |
Minimale / Maximale Gaten: |
| 0,35/3,5 mm |
Aantal Verschillende Gaten: |
| 23 |
Aantal Boorgaten: |
| 183 |
Aantal Gefreesde Sleuven: |
| 0 |
Impedantie Controle |
| 0 |
Impedantie Controle |
| nee |
Aantal Gouden vingers |
| 39 |
PLAAT MATERIAAL |
| Glas Epoxy: |
|
| FR-4, ITEQ IT-180 TG170℃ er |
<5,4Finale folie extern: |
| 1oz |
Finale hoogte van PCB: |
| 1oz |
Finale hoogte van PCB: |
| 1,6 mm ±0,16 |
PLAAT EN COATING |
| Oppervlakteafwerking |
|
| Immersion gold op pad, gegalvaniseerd goud op randconnectoren |
Soldeermasker Toepassen Op: |
| TOP en Bodem, 12 micron Minimum |
Soldeermasker Kleur: |
| Glans Groen, Taiyo PSR-2000GT600D |
Soldeermasker Type: |
| LPSM |
CONTOUR/SNIJDEN |
| Routeren |
MARKERING |
| Zijde van Component Legenda |
|
| TOP en Bodem. |
Kleur van Component Legenda |
| Wit, Taiyo IJR-4000 MW300 |
Fabrikant Naam of Logo: |
| Gemarkeerd op de printplaat in een geleider en legende VRIJE RUIMTE |
VIA |
| Gegalvaniseerd doorlopend gat (PTH) |
ONTVLAMBAARHEID BEOORDELING |
| UL 94-V0 Goedkeuring MIN. |
DIMENSIE TOLERANTIE |
| Omtrekdimensie: |
|
| 0,0059" |
Printplaat plating: |
| 0,0029" |
Boor tolerantie: |
| 0,002" |
TEST |
| 100% Elektrische Test voor verzending |
TYPE TE LEVEREN ARBEIDSTEKENING |
| e-mail bestand, Gerber RS-274-X, PCBDOC etc |
SERVICE GEBIED |
| Wereldwijd, Globaal. |
1 |
.4 ToepassingenBluetooth Zender
HDMI Splitters
CCTV Systemen
LED Straatverlichting
Low Noise Amplifier
Deur Toegangscontrole Systeem
5G Mobiele Hotspot
Multicoupler
Embedded Systemen Ontwikkeling
Smart Phone en Mobiele Telefoon
1.5
Gouden vinger PCBHet Doel is om een elektrische verbinding met de printplaat tot stand te brengen zonder gebruik te maken van een tweeledig connector systeem. Plating van
nikkel en goudwordt uitgevoerd op vrijwel dezelfde manier alsplating koperen tin/lood, d.w.z. door elektrolytische afzetting. Plating kan handmatig of automatisch worden uitgevoerd. In het handmatige proces zijn de printplaten min of meer stationair in het gouden platingbad, wat resulteert in een variërende gouden afzetting langs de rij contactvingers. Het resultaat zal vaak een dikteverdeling zijn waarbij de buitenste contactvingers misschien twee keer zoveel afgezet goud hebben als de middelste contactvingers. In het automatische proces,gouden platingvindt plaats terwijl de printplaten door de platingcel glijden. De methode biedt een goud dikte variatie die gecontroleerd kan worden binnen ± 5% of beter. Dit komt omdat alle contactvingers op precies dezelfde manier worden behandeld wanneer de printplaat door de procescel beweegt.Randconnectoren
worden vaak voorzien van een sleuf die dient om de printplaat ten opzichte van de receptacle te geleiden (positioneringssleuf) en/of om verkeerde invoeging van de printplaat te voorkomen (polarisatiesleuf). Meestal geeft de PCB-fabrikant er de voorkeur aan om de sleuf tegelijkertijd met de contour van de printplaat te routeren. Uiteraard vereist dit dat de sleuf iets breder is dan de gebruikte routerbit.Om het invoegen van de printplaat in de receptacle te vergemakkelijken, moet de rand langs de connector worden afgeschuind. De afschuining heeft ook het voordeel dat het schrapen van de contacten van de receptacle wordt verminderd wanneer de printplaat in de receptacle wordt ingevoegd.
