F4BTM298 Hoogfrequente PCB's 3,0 mm Substraten RF-PCB-bord met onderdompeling tin
  • Naam
  • Naam

F4BTM298 Hoogfrequente PCB's 3,0 mm Substraten RF-PCB-bord met onderdompeling tin

Detailinformatie
Productbeschrijving
Detailinformatie
Productbeschrijving

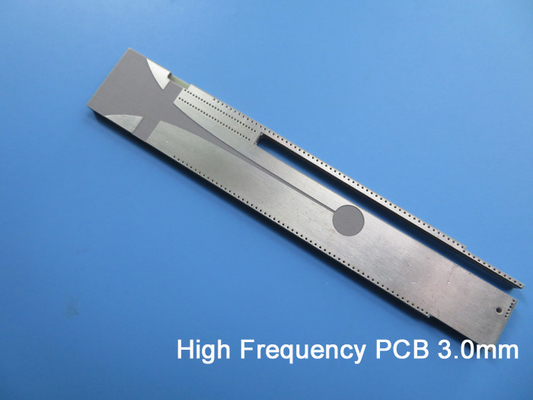

F4BTM298Hoogfrequente PCB's 3,0 mmSubstratenRF-PCB-bordMet onderdompeling tin

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Algemene beschrijving

Dit is een type dubbelzijdig hoogfrequente PCB gebouwd op een substraat van 3,0 mm F4BTM298 voor de toepassing van Patch Antenna.



Basisvoorschriften

Basismateriaal: F4BTM298

Dielectrische constante: 2,98+/-0.06

Aantal lagen: 2 lagen

Type: door gaten

Format: 110 mm x 35 mm = 1 type = 1 stuk

Afwerking van het oppervlak: onderdompelingstenen

Koperen gewicht: buitenste laag 35 μm

Soldeermasker / Legende: Nee / Nee

Eind PCB-hoogte: 3,1 mm

Standaard: IPC 6012, klasse 2

Verpakking: 20 stuks zijn verpakt voor verzending.

Levertyd: 7 werkdagen

Houdbaarheid: 6 maanden



Toepassingen

Multiplexer, akoestische detectie sensoren, radiofrequentie, RF-ontvanger



F4BTM298 Hoogfrequente PCB's 3,0 mm Substraten RF-PCB-bord met onderdompeling tin 0



F4BTMHoogfrequente laminaat

F4BTM-serie hoogfrequente materialen zijn gemaakt van glasvezeldoek, nano-keramische vulling en polytetrafluoroethyleenhars na wetenschappelijke voorbereiding en strenge procespers.



Deze serie producten is gebaseerd op de F4BM dielectrische laag en de materialen worden toegevoegd met hoog-dielectrische en lage verlies nanoschaal keramiek, waardoor een hogere dielectrische constante wordt verkregen,betere hittebestendigheid, een lagere koefficiënt van thermische uitbreiding, een hogere isolatieweerstand, een betere thermische geleidbaarheid, met behoud van de kenmerken van een laag verlies.



Onze PCB-capaciteit (F4BTM)

PCB materiaal: PTFE / glasvezeldoek / nano-keramische vulstof
Aanduiding (F4BTM) F4BTM DK (10GHz) DF (10 GHz)
F4BTM298 2.98±0.06 0.0018
F4BTM300 3.0±0.06 0.0018
F4BTM320 3.2±0.06 0.0020
F4BTM350 3.5±0.07 0.0025
Aantal lagen: Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielectrische dikte (of totale dikte) 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz.





Gegevensblad (F4BTM)

Technische parameters van het product Productmodellen en gegevensblad
Productkenmerken Testomstandigheden Eenheid F4BTM298 F4BTM300 F4BTM320 F4BTM350
Dielektrische constante (typisch) 10 GHz / 2.98 3.0 3.2 3.5
Dielektrische constante tolerantie / / ±0.06 ±0.06 ±0.06 ±0.07
Verlies Tangent (typisch) 10 GHz / 0.0018 0.0018 0.0020 0.0025
20 GHz / 0.0023 0.0023 0.0026 0.0035
Dielectrische constante temperatuurcoëfficiënt -55 °C tot 150 °C PPM/°C - 78 - 75 - 75 - 60
Peelsterkte 1 OZ F4BTM N/mm > 16 > 16 > 16 > 16
1 OZ F4BTME N/mm > 14 > 14 > 14 > 14
Volumeweerstand Standaardvoorwaarde MΩ.cm ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7 ≥ 1 × 10 ^ 7
Oppervlakteweerstand Standaardvoorwaarde MΩ ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Elektrische sterkte (Z-richting) 5 kW,500 V/s KV/mm > 26 > 30 > 32 > 32
Afbrekingsspanning (XY-richting) 5 kW,500 V/s KV > 34 > 35 > 40 > 40
Coëfficiënt van thermische uitbreiding XY-richting -55°C tot 288°C ppm/oC 15,16 15,16 13,15 10,12
Z-richting -55°C tot 288°C ppm/oC 78 72 58 51
Thermische spanning 260°C, 10s,3 keer Geen ontlasten Geen ontlasten Geen ontlasten Geen ontlasten
Wateropname 20 ± 2 °C, 24 uur % ≤ 0.05 ≤ 0.05 ≤ 0.05 ≤ 0.05
Dichtheid Kamertemperatuur g/cm3 2.25 2.25 2.20 2.20
Langdurige werktemperatuur Hoog-laagtemperatuurkamer °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Warmtegeleidbaarheid Z-richting W/(M.K) 0.42 0.42 0.50 0.54
PIM Alleen van toepassing op F4BTME dBc ≤ 160 ≤ 160 ≤ 160 ≤ 160
Ontvlambaarheid / UL-94 V-0 V-0 V-0 V-0
Materiële samenstelling / / PTFE, glasvezel, nano-keramiek
F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie.
