Isola Astra® MT77 Hoogfrequente laminaat & Custom meerlagig PCB-oplossingen zeer laagverlies Dk product voor millimetergolffrequenties

Productomschrijving

Astra® MT77 hoogfrequente laminaat- en aangepaste PCB-oplossingen - volledig overzicht



Vraag: Wat is Astra® MT77 en wat voor soort printplaat kunnen we op basis daarvan leveren?

A: Astra® MT77 is Isola's laminaat- en prepreg-systeem met ultralaag verlies en hoge thermische weerstand, speciaal ontworpen voor millimetergolf (mmWave) en RF/magnetrontoepassingen. Belangrijkste parameters: Dk = 3,00, Df zo laag als 0,0017, Tg = 200°C en Td = 360°C.





Op basis van dit materiaal bieden we volledig op MT77 gebaseerde, 6-laags gemengde druk-PCB's met geavanceerde HDI-functies, waaronderblinde via's (L1–L2, L5–L6), G12-harsplug en gegalvaniseerd via vulling. Het referentieproduct in dit document wordt gespecificeerd als: 6-laags koper, 0,994 mm afgewerkte dikte,binnen 0,5 oz / buiten 1 oz koper, onderdompeling zilveren afwerking, groen soldeermasker met wit opschrift, paneel van 131 mm x 107 mm.





Belangrijkste afhaalrestaurants

	Belangrijkste hoogtepunt	Beschrijving
①	Materiaalkwaliteit	Astra® MT77 – speciaal gebouwd voor mmWave en verder, beter presterend dan conventionele FR-4 en veel op PTFE gebaseerde materialen.
②	Elektrische prestaties	Dk = 3,00 (stabiel van 2–10 GHz), Df = 0,0017 (@10GHz) – levert uitstekende signaalintegriteit bij hoge frequenties.
③	Thermische betrouwbaarheid	Tg = 200°C, Td = 360°C – volledig compatibel met loodvrij solderen en veeleisende werkomgevingen.
④	Procescompatibiliteit	Ondersteunt standaard FR-4-fabricageprocessen – geen speciale behandeling vereist, waardoor de kosten en doorlooptijd worden verlaagd.
⑤	Productiecapaciteit	Ondersteunt blinde via's (L1–L2, L5–L6), G12-harspluggen + gegalvaniseerde vulling en andere geavanceerde HDI-processen.
⑥	Naleving van de industrie	Voldoet aan IPC-4103/17, UL 94 V-0 en UL RTI 130°C (bestandsnr. E41625).

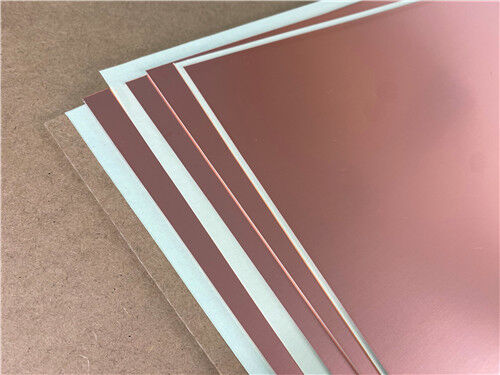

1. Materiaaloverzicht – Waarom Astra® MT77?

Astra® MT77 is een baanbrekend diëlektrisch product met zeer laag verlies, op maat gemaakt voor commerciële RF-, microgolf- en millimetergolffrequenties. De unieke formulering overbrugt de kloof tussen hoogwaardige PTFE-laminaten en conventionele materialen op basis van epoxy, waardoor superieure elektrische prestaties worden geleverd en tegelijkertijd volledig compatibel blijft met standaard PCB-productielijnen.





Belangrijkste materiaaleigenschappen (gebaseerd op officieel datablad):

Eigendom	Typische waarde	Eenheid	Testmethode (IPC-TM-650)
Glasovergangstemp. (Tg) door DSC	200	°C	2.4.25C
Ontledingstemp. (Td) @5% gewichtsverlies	360	°C	2.4.24.6
T260 / T288 Delaminatie (TMA)	>60 / –	Notulen	2.4.24.1
Z-CTE (Pre-Tg / Post-Tg)	50–70 / 250–350	ppm/°C	2.4.24C
X/Y-CTE (Pre-Tg)	12	ppm/°C	2.4.24C
Thermische geleidbaarheid	0,45	W/m·K	ASTM E1952
Vochtopname	0,1	%	2.6.2.1A
Ontvlambaarheidsbeoordeling	V-0	–	UL 94
RTI (relatieve thermische index)	130	°C	UL 796





2. Elektrische prestaties – cruciaal voor hoogfrequent ontwerp

Parameter	Voorwaarde	Waarde	Testmethode
Dk ( permittiviteit )	@ 2 GHz / @ 10 GHz	3	2.5.5.5
Df (verliestangens)	@ 2 GHz / @ 10 GHz	0,0017	Bereskin-striplijn
Volumeweerstand	C-96/35/90	1,33 × 10⁷	MΩ-cm	2.5.17.1
Oppervlakteweerstand	C-96/35/90	1,33 × 10⁵	MΩ	2.5.17.1
Diëlektrische afbraak	–	45,4	kV	2.5.6B
Boogweerstand	–	139	Seconden	2.5.1B
Elektrische sterkte (laminaat en prepreg)	–	45 (1133)	kV/mm (V/mil)	2.5.6.2A
CTI (vergelijkende trackingindex)	Klasse 3	175–249	Volt	UL 746A / ASTM D3638





Waarom dit belangrijk is:



Ultra-lage Df minimaliseert invoegverlies – cruciaal voor 5G, autoradar (77GHz) en satellietverbindingen.



Stabiele Dk over de frequentie zorgt voor consistente impedantiecontrole, waardoor retourverlies en signaalvervorming worden verminderd.





3. Mechanische en thermische betrouwbaarheid

Eigendom	Waarde (lengte / dwarsrichting)	Eenheid	Testmethode
Schilsterkte (1 oz EDC-folie)	1,0 (5,7)	N/mm (lb/inch)	2.4.8.3
Buigsterkte	338 (49,0) / 269 (39,0)	MPa (kpsi)	2.4.4B
Treksterkte	214 (31,0) / 165 (24,0)	MPa (kpsi)	ASTM D3039
Poisson-ratio	0,183 / 0,182	–	ASTM D3039







Ontwerpimplicaties:



Hoge Tg en Td zorgen voor een betrouwbare werking in RF-omgevingen met hoog vermogen.



CTE-matching met koper vermindert de spanning door plated through hole (PTH) tijdens thermische cycli.

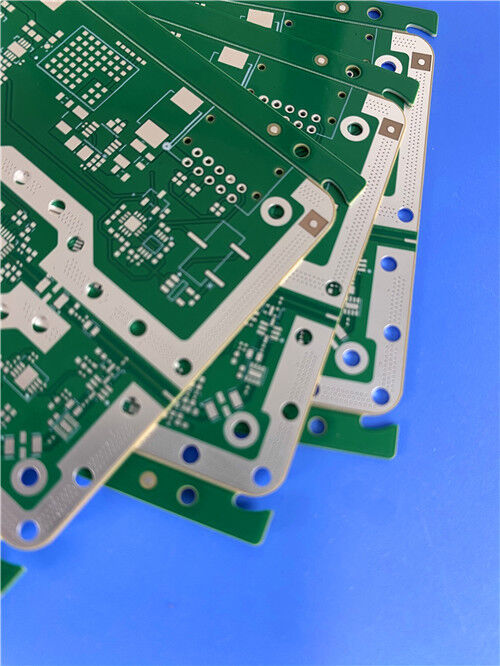

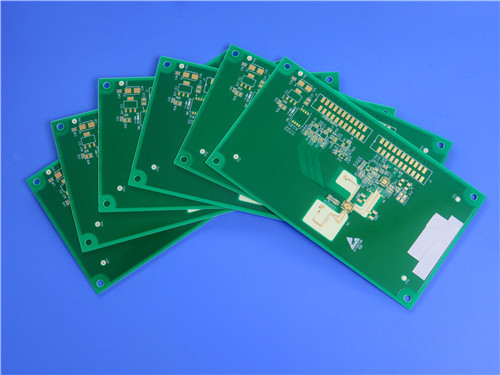

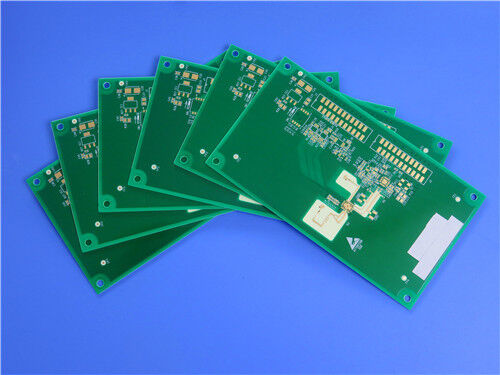

4. Aangepaste PCB-referentie – 0,994 mm 6-laags bord

In dit gedeelte wordt het daadwerkelijke product beschreven dat we hebben vervaardigd, waarbij onze technische capaciteiten met dit materiaal worden gedemonstreerd.





Basisspecificaties

Item	Specificatie
Aantal lagen	6-laags koper
Materiaalstapel	3 × 0,127 mm MT77-kernen + MT77 prepreg (volledig op MT77 gebaseerd)
Afgewerkte plaatdikte	0,994 mm
Binnenlaag koper	0,5 oz
Buitenlaag Koper	1,0 oz
Oppervlakteafwerking	Onderdompeling zilver
Soldeermasker / Legende	Groen soldeermasker / Witte zeefdruk
Paneelgrootte	131 mm × 107 mm (1 stuk)

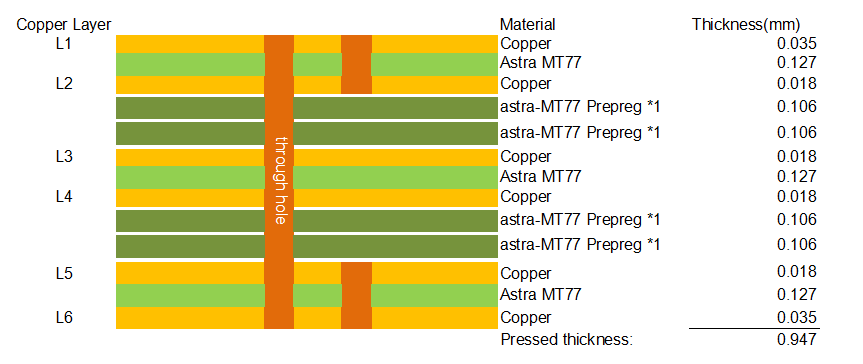

Stapel op



Geavanceerde procesfuncties

Eigendom	Waarde (lengte / dwarsrichting)	Eenheid
Schilsterkte (1 oz EDC-folie)	1,0 (5,7)	N/mm (lb/inch)
Buigsterkte	338 (49,0) / 269 (39,0)	MPa (kpsi)
Treksterkte	214 (31,0) / 165 (24,0)	MPa (kpsi)





Vergelijkingstabel – MT77 versus alternatieve hoogfrequente materialen

Parameter	Astra® MT77	Standaard FR-4 (hoge Tg)	Typisch PTFE-gebaseerd laminaat
Dk @ 10GHz	3	~4,2–4,5	~2,9–3,2
Df @ 10 GHz	0,0017	~0,015–0,020	~0,0015–0,0025
Tg	200°C	~170–180°C	~180–240°C (varieert)
Td	360°C	~340°C	~400°C+
Vochtopname	0,10%	~0,3–0,5%	<0,1%
FR-4 procescompatibiliteit	Ja	Ja	Beperkt (vereist speciale behandeling)
Kostenniveau	Midden-hoog	Laag	Hoog
Beste applicatie	mmWave, 5G, Radar	Algemene digitale, lage snelheid RF	Hoogwaardige magnetron, ruimtevaart



Conclusie: MT77 levert elektrische prestaties die bijna PTFE benaderen met FR-4-produceerbaarheid – een uitgebalanceerde keuze voor commerciële mmWave-producten.





Toepassingsgebieden



Automotive Radar – 77GHz adaptieve cruisecontrol, dodehoekdetectie, botsingswaarschuwing



5G-infrastructuur – mmWave-basisstations, kleine cellen, straalvormende antennes



Satellietcommunicatie – Ku/Ka-bandterminals, phased-array-antennes



Lucht- en ruimtevaart en defensie – radarsystemen, elektronische oorlogsvoering, uiterst betrouwbare RF-modules



High-Speed ​​Digital – 400G/800G optische transceivers, test- en meetapparatuur



Onze op maat gemaakte PCB – met blinde via's, harspluggen en gegalvaniseerde vulling – is met name geschikt voor RF-front-endmodules met hoge dichtheid en phased-array-antennepanelen waarbij signaalintegriteit en thermisch beheer van cruciaal belang zijn.





Vraag 1: Is Astra® MT77 compatibel met standaard FR-4-verwerking?

EEN: Ja. In tegenstelling tot op PTFE gebaseerde materialen kan MT77 worden verwerkt met behulp van conventionele FR-4-apparatuur en -parameters, waardoor de productiekosten en doorlooptijd aanzienlijk worden verlaagd.





Vraag 2: Welke soorten koperfolie worden ondersteund?
A: De datasheet verwijst naar VLP/HVLP-folies (low-profile / very-low-profile), die zijn geoptimaliseerd voor laag invoegverlies bij hoge frequenties.





Vraag 3: Kunt u impedantiegecontroleerde ontwerpen met dit materiaal ondersteunen?
EEN: Absoluut. De stabiele Dk-waarde van 3,00 maakt nauwkeurige impedantiemodellering mogelijk. We kunnen spoorbreedtes en stapeling op maat maken om aan uw specifieke impedantievereisten te voldoen.





Vraag 4: Wat is het maximale aantal lagen dat u kunt bouwen met MT77?
A: We ondersteunen tot wel 12+ lagen met MT77, afhankelijk van de stapel- en via-structuur.





Vraag 5: Is immersiezilver de enige beschikbare afwerking?
A: Nee. We bieden ook ENIG, ENEPIG, dompeltin en OSP aan. Immersiezilver wordt aanbevolen voor RF-toepassingen vanwege de lage contactweerstand en het ontbreken van een nikkelbarrièrelaag.





Vraag 6: Wat is de doorlooptijd voor zo'n aangepaste PCB?
A: De typische levertijd voor op MT77 gebaseerde meerlaagse platen met HDI-functies is 8-10 werkdagen voor prototypes, waarbij kortere levertijden op aanvraag beschikbaar zijn.





Vraag 7: Biedt u ontwerpondersteuning of stapelaanbevelingen?
EEN: Ja. Ons technische team kan u helpen met het stapelontwerp, de impedantieberekening en DFM-beoordelingen (Design for Manufacturability).





Neem contact met ons op
Voor technische vragen, prijzen of monsteraanvragen kunt u contact opnemen met ons team. Wij staan ​​klaar om uw project te ondersteunen, van prototype tot volumeproductie, met volledige traceerbaarheid van materialen en kwaliteitsborging.
