Productomschrijving
PgepoetstCverwarringB.- Oord met 90 OhmImpedantieGecontroleerd.Eenkantimpedantie Differentiële impedantiePCB'sRaad
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
1.1 AlgemeenDschriftelijk

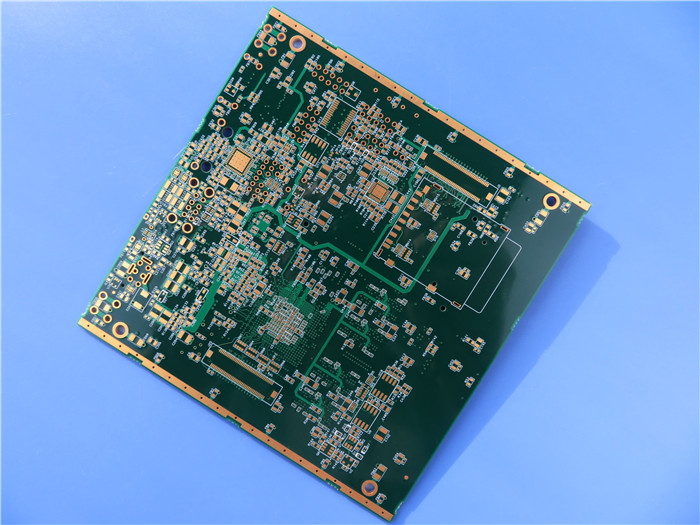

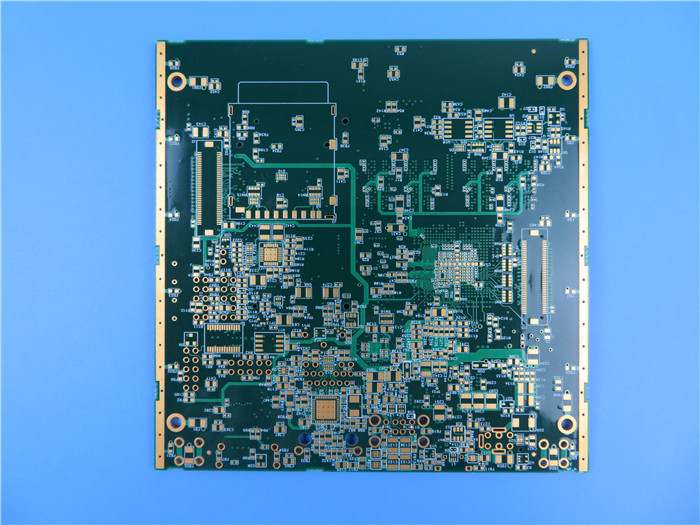

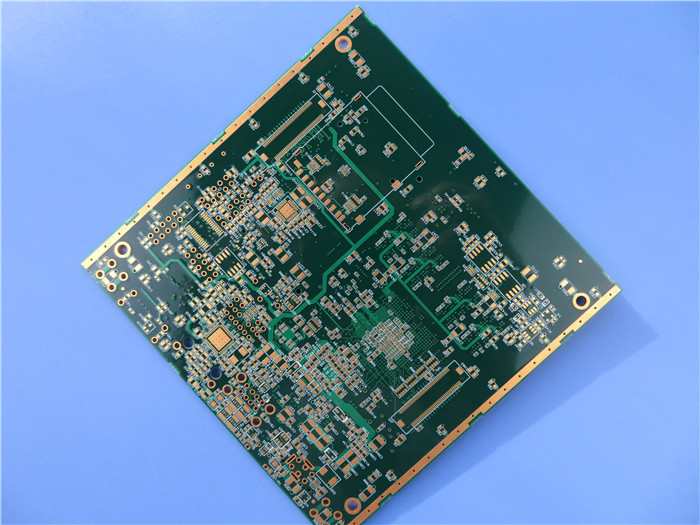

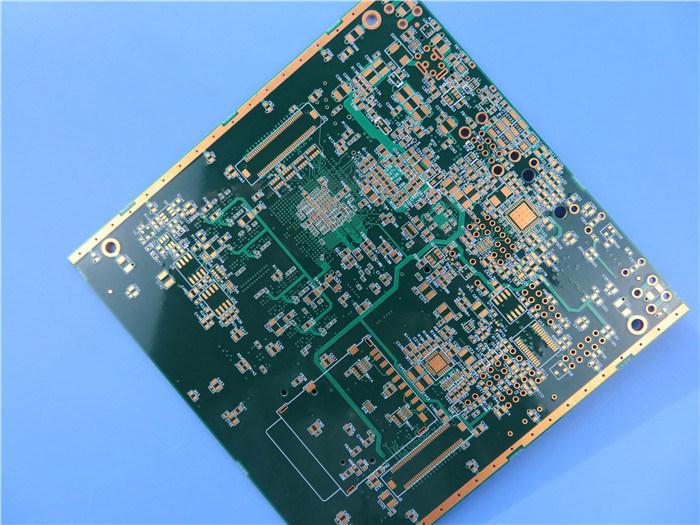

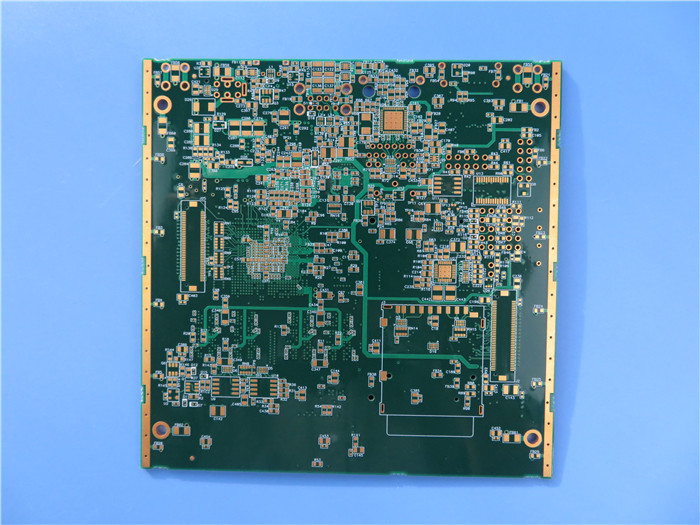

Dit is een soort van 10-laag PCB circuit board gebouwd opFR-4-substraatmetTg 180°CHet is 1,6 mm dik met wit zijscherm ((Taiyo) op groen soldeermasker (Taiyo) en onderdompeling goud op pads.Het is ook een impedantie gecontroleerde PCB met een eindimpedantie in de binnenste lagen en differentieelImpedantiebeheerdHet basismateriaal is van ITEQ, vervaardigd volgens IPC 6012 Klasse 2 met Gerber-gegevens, elk van de 25 planken is verpakt voor verzending.
1.2 Kenmerken enOnze voordelen
1) Materialen met een hoge Tg-waarde vertonen een uitstekende thermische betrouwbaarheid en CAF-weerstand, waardoor ze op lange termijn betrouwbaar zijn voor industriële en automobieltoepassingen.
2) Gouden pads hebben een goede oxidatiebestendigheid en een goede warmteafvoer.
3) UL, ISO14001 en IATF16949 gecertificeerde fabrieken
4) Meer dan 98% op tijd leveren.
5) Klachten van klanten: < 1%
6) Er is geen minimale bestelhoeveelheid.
1.3 Toepassings
Modems, data logger, draadloze N-router, modem-router draadloos, 24V-transformer, 3G USB, PLC-programma, ingebedde ontwikkeling, master module, computers
1.4PCB DaanSHeet
| PCB-grootte |
99.1 x 105,3 mm = 1 PCS |
| BOARD-TYPE |
Meerschaal PCB's |
| Aantal lagen |
10 lagen |
| Op het oppervlak gemonteerde componenten |
- Jawel. |
| Door middel van gaten |
- Jawel. |
| LAYER STACK |
koper ------- 17,5um ((0,5 oz) + plaat TOP Signal |
| 4mil prepreg 2113 |
| koper ------- 35um ((1 oz) GND Plane |
| 5mil FR-4 |
| koper ------- 18um ((0,5 oz) SIG1 |
| 5mil prepreg 2116 |
| koper ------- 18um ((0,5 oz) SIG2 |
| 5mil FR-4 |
| koper ------- 35um ((1 oz) PWR-vliegtuig |
| 13mil prepreg 7628 + 1080 |
| koper ------- 35um ((1 oz) GND Plane |
| 5mil FR-4 |
| koper ------- 18um ((0,5 oz) SIG3 |
| 5mil prepreg 2116 |
| koper ------- 18um ((0,5 oz) SIG4 |
| 5mil FR-4 |
| koper ------- 35um ((1 oz) GND Plane |
| 4mil prepreg 2113 |
| koper ------- 17,5um ((0,5 oz) + plaat BOT Signal |
| Technologie |
|
| Minimaal spoor en ruimte: |
4 ml/4 ml |
| Minimale / maximale gaten: |
0.3/5.5 mm |
| Aantal verschillende gaten: |
31 |
| Aantal boorgaten: |
3532 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantiebeheersing |
Eenzijdige spoorbreedte: L3 / L4 / L7 / L8 --- 4mils --- 56 ohm, L3 / L4 / L7 --- 6mils --- 49 ohm; Differentiële impedantie: L1 --- 4 mils / 4 mils --- 90 ohm; L10 --- 4 mils / 6 mils --- 100 ohm |
| Materiaal voor het bord |
|
| Glas epoxy: |
FR-4, ITEQ IT-180 TG>170, er<5.4 |
| Eindfolie externe: |
1 oz |
| Eindfolie intern: |
0.5 oz |
| Eindhoogte van PCB: |
1.6 mm ± 0.16 |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
Onderdompeling Goud (12,8%) 2 μ" over 100 μ" nikkel |
| Soldeermasker: |
Boven en beneden, 12 micron minimum. |
| Kleur van het soldeermasker: |
Groen, PSR-2000GT600D, Taiyo geleverd |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
Boven en beneden. |
| Kleur van de component Legende |
Wit, IJR-4000 MW300, Taiyo geleverd. |
| Naam of logo van de fabrikant: |
Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
| VIA |
Geplaatst door het gat ((PTH), via in Pad en via tented en niet zichtbaar zijn. |
| Vlambaarheidsklasse |
Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" (0,15mm) |
| Platenplatering: |
0.0030" (0.076mm) |
| Tolerantie van de boor: |
0.002" (0,05 mm) |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
1.5 Impedantie aan één einde (lijn), differentiële impedantie
Definitie van de kenmerkende impedantie
Bij een bepaalde frequentie, ten opzichte van een referentieschaal, wordt de weerstand van de hoogfrequente signalen of elektromagnetische golven in het proces van transmissie de karakteristieke impedantie genoemd,wat de vectorsom van de elektrische impedantie isInductieve reactiviteit, capaciteitsweerstand.
De classificatie van de kenmerkende impedantie
De gemeenschappelijke karakteristieke impedantie is onderverdeeld in: (1) enkel eind (lijn) impedantie; (2) differentiële impedantie en (3) coplanaire impedantie, enz.
Eenkantimpedantieverwijst naar de gemeten impedantie van een enkele signaallijn.Differentiële impedantieverwijst naar de gemeten impedantie tussen de twee transmissielijnen met gelijke breedte en afstand in differentiële aandrijving.Coplanaire impedantieverwijst naar de gemeten impedantie wanneer de signaallijn tussen de omliggende GND / VCC wordt verzonden (de ruimte tussen de signaallijn naar GND / VCC aan beide zijden is gelijk).
De bepalende voorwaarde die vereist is voor impedantieregeling
Wanneer het signaal wordt verzonden in de PCB-geleider, als de lengte van de geleider dicht bij de 1/7 van de signaalgolflengte ligt, dan wordt de geleider op dit moment een signaaltransmissielijn,de andere algemene signaaltransmissielijnen moeten met impedantieregeling worden uitgevoerdOf het vereist is om de impedantie in de PCB-productie te beheersen, is gebaseerd op de vereiste van de klant, als de klant vereist dat een bepaalde lijnbreedte moet worden uitgevoerd met impedantiebeheersing,het is vereist om de impedantie van de lijnbreedte in de productie te regelen.De drie basiselementen van impedantie-match zijn de uitgangsimpedantie (de oorspronkelijke actieve onderdelen), de karakteristieke impedantie (signaallijn), de ingangsimpedantie (passieve onderdelen) (PCB-bord)
