Productomschrijving
Wat is TLX-8?
Het is een hoogwaardig, glasvezelversterkt PTFE microgolfsubstraat vervaardigd door AGC. Het heeft een diëlektrische constante (Dk) van 2,55 ±0,04 bij 10 GHz. De dissipatiefactor (Df) is 0,0018 bij 10 GHz. Het biedt uitstekende PIM-prestaties (gemeten op minder dan -160 dBc). Het materiaal is dimensionaal stabiel. Het heeft een zeer lage vochtabsorptie (0,02%). Het is UL94 V-0 goedgekeurd. Het is geschikt voor microgolfontwerpen met een laag aantal lagen. Het is ideaal voor toepassingen die mechanische versterking vereisen in zware omgevingen, waaronder ruimtevaart, lucht- en ruimtevaart en defensietoepassingen.
Welke PCB kan hiermee worden gebouwd?

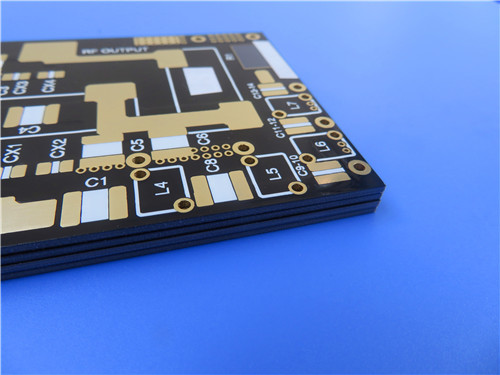

Een complete 2-laags RF PCB-oplossing kan worden geleverd. De printplaat is gebaseerd op TLX-8 materiaal. De afgewerkte dikte is 0,85 mm. Het koperafval is 1 oz per laag. Pure gouden plating wordt toegepast als oppervlakteafwerking. Er wordt geen soldeermasker aan beide zijden aangebracht. Witte zeefdruk wordt op de toplaag aangebracht. De minimale trace en ruimte zijn 5 en 7 mils. De minimale gatgrootte is 0,3 mm. De dikte van de via-plating is 20 µm. De kwaliteitsstandaard is IPC Klasse 2. Deze printplaat is ideaal voor antennes, radarsystemen, mobiele communicatie en microgolf testapparatuur.
1. Materiaaloverzicht

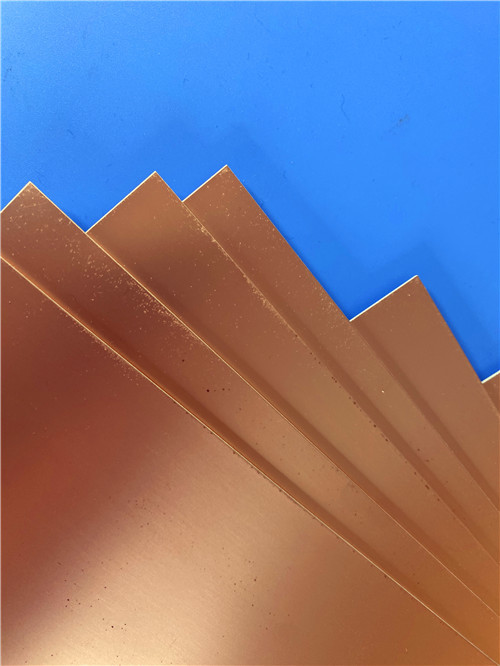

TLX-8 is een PTFE glasvezellaminaat. Het wordt vervaardigd door AGC (voorheen Taconic). Het is een hoogwaardig antennemateriaal. Het biedt betrouwbaarheid in een breed scala aan RF-toepassingen. Het materiaal is veelzijdig. Het is verkrijgbaar in een breed scala aan diktes en koperbekledingsopties. Het is geschikt voor microgolfontwerpen met een laag aantal lagen.
Het materiaal biedt mechanische versterking. Dit is belangrijk waar een substraat wordt blootgesteld aan zware omgevingen.
Voorbeelden zijn:
Weerstand tegen kruip voor printplaten die zijn vastgeschroefd aan een behuizing die tijdens de lancering van een ruimtevaartuig hoge trillingsniveaus ondervindt
Blootstelling aan hoge temperaturen in motor modules
Stralingsbestendigheid in de ruimte (NASA-vermeld voor lage ontgassing)
Weerstand tegen extreme omstandigheden op zee voor oorlogsschipantennes
Weerstand tegen een breed temperatuurbereik voor hoogtemeter substraten tijdens vluchten
TLX-8 heeft een lange geschiedenis in de ruimtevaart. Het wordt gebruikt waar geweven glasvezelversterking vereist is.
Belangrijkste kenmerken van TLX-8:
PTFE Glasvezellaminaat — Het materiaal combineert PTFE met geweven glasvezelversterking. Dit zorgt voor uitstekende mechanische sterkte en dimensionale stabiliteit.
Lage en stabiele Dk — De Dk is 2,55 ±0,04 bij 10 GHz. De Dk-variatie is ongeveer ±2% van -55°C tot 125°C.
Lage dissipatiefactor — De Df is 0,0018 bij 10 GHz. Signaalverlies wordt geminimaliseerd.
Uitstekende PIM-prestaties — PIM wordt gemeten op minder dan -160 dBc. Dit is cruciaal voor basisstationantennes en RF-systemen met lage vervorming.
Uitstekende thermische stabiliteit — De ontledingstemperatuur (Td) is 535°C (2% gewichtsverlies). De Td is 553°C (5% gewichtsverlies).
Dimensionale stabiliteit — Het materiaal is dimensionaal stabiel. Na bakken is MD 0,06 mm/m en CD 0,08 mm/m.
Lage ontgassing — Het materiaal is NASA-vermeld voor lage ontgassing. TML is 0,03%. CVCM is 0,00%. WVR is 0,01%.
Lage vochtabsorptie — Vochtabsorptie is slechts 0,02%. Stabiele prestaties in vochtige omgevingen zijn gegarandeerd.
2. TLX-8 Technische Gegevensblad
| Eigenschap |
Typische Waarde |
Eenheden |
Conditie |
Testmethode |
| Diëlektrische Constante |
2,55 ±0,04 |
— |
@ 10 GHz |
IPC-650 2.5.5.3 |
| Dissipatiefactor |
0,0018 |
— |
@ 10 GHz |
IPC-650 2.5.5.5.1 |
| PIM Prestaties |
< -160 |
dBc |
20 W per kanaal @ 800/1800 MHz |
PCB coupon meting |
| Ontgassing (TML) |
0,03 |
% |
4 uur 257°F @ ≤5×10⁻⁵ Torr |
ASTM E 595 |
| Ontgassing (CVCM) |
0 |
% |
4 uur 257°F @ ≤5×10⁻⁵ Torr |
ASTM E 595 |
| Ontgassing (WVR) |
0,01 |
% |
4 uur 257°F @ ≤5×10⁻⁵ Torr |
ASTM E 595 |
| Oppervlakteweerstand (Verhoogde Temp.) |
6,605 × 10⁸ |
Mohm |
— |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Oppervlakteweerstand (Vochtigheidscond.) |
3,550 × 10⁶ |
Mohm |
— |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Volume Weerstand (Verhoogde Temp.) |
1,110 × 10¹⁰ |
Mohm/cm |
— |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Volume Weerstand (Vochtigheidscond.) |
1,046 × 10¹⁰ |
Mohm/cm |
— |
IPC-650 2.5.17.1 Sec. 5.2.1 |
| Dimensionale Stabiliteit (MD – Na Bakken) |
0,06 |
mm/m |
— |
IPC-650 2.4.39 Sec. 5.4 |
| Dimensionale Stabiliteit (CD – Na Bakken) |
0,08 |
mm/m |
— |
IPC-650 2.4.39 Sec. 5.4 |
| Dimensionale Stabiliteit (MD – Thermische Stress) |
0,09 |
mm/m |
— |
IPC-650 2.4.39 Sec. 5.5 |
| Dimensionale Stabiliteit (CD – Thermische Stress) |
0,1 |
mm/m |
— |
IPC-650 2.4.39 Sec. 5.5 |
| Thermische Geleiding |
0,19 |
W/m·K |
— |
ASTM F433 / ASTM 1530-06 |
| CTE X-as |
21 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE Y-as |
23 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| CTE Z-as |
215 |
ppm/°C |
25-260°C |
IPC-650 2.4.41 / ASTM D 3386 |
| Td (2% Gewichtsverlies) |
535 |
°C |
— |
IPC-650 2.4.24.6 (TGA) |
| Td (5% Gewichtsverlies) |
553 |
°C |
— |
IPC-650 2.4.24.6 (TGA) |
| Afpelsterkte (1 oz ED) |
2,63 (15) |
N/mm (lbs/in) |
Thermische stress |
IPC-650 2.4.8 Sec. 5.2.2 |
| Afpelsterkte (1 oz RTF) |
2,98 (17) |
N/mm² (kpsi) |
— |
IPC-650 2.4.8 Sec. 5.2.2 |
| Afpelsterkte (½ oz ED) |
2,45 (14) |
N/mm² (kpsi) |
Verhoogde temp. |
IPC-650 2.4.8.3 |
| Young's Modulus (MD) |
6.757 (980) |
N/mm² (psi) |
— |
ASTM D 902 |
| Young's Modulus (CD) |
8.274 (1.200) |
N/mm² (psi) |
— |
ASTM D 902 |
| Vochtabsorptie |
0,02 |
% |
— |
IPC-650 2.6.2.1 |
| Diëlektrische Doorbraak |
>45 |
kV |
— |
IPC-650 2.5.6 |
| Brandbaarheidsklasse |
V-0 |
— |
— |
UL-94 |
3. Belangrijkste Voordelen van TLX-8
|
Functie
|
Voordeel
|
|
Dk is 2,55 ±0,04
|
Strakke tolerantie zorgt voor consistente impedantiecontrole
|
|
Df is 0,0018 bij 10 GHz
|
Laag verlies minimaliseert signaalverzwakking in microgolfcircuits
|
|
PIM is< -160 dBc
|
Uitstekende prestaties met lage vervorming voor basisstationantennes
|
|
Td is > 535°C
|
Uitzonderlijke weerstand tegen thermische ontleding wordt geboden
|
|
CTE X/Y is 21/23 ppm/°C
|
Goede dimensionale stabiliteit wordt bereikt
|
|
Lage ontgassing (TML 0,03%)
|
NASA-vermeld voor ruimtevaarttoepassingen
|
|
Vochtabsorptie is 0,02%
|
Zeer lage waterabsorptie zorgt voor stabiele prestaties in vochtige omgevingen
|
|
UL94 V-0 rating is bereikt
|
Naleving van brandveiligheid is gegarandeerd
|
|
Breed diktebereik (0,064-6,35 mm)
|
Ontwerpvrijheid wordt mogelijk gemaakt
|
|
Productie met hoog volume wordt ondersteund
|
Kosteneffectief antennemateriaal
|
4. Toepassingsgebieden
TLX-8 wordt gebruikt in veel veeleisende RF- en microgolfapplicaties:
- radarsystemen
- mobiele communicatie
- microgolf testapparatuur
- microgolf transmissieapparaten
- koppelaars, splitters, combiners, versterkers, antennes

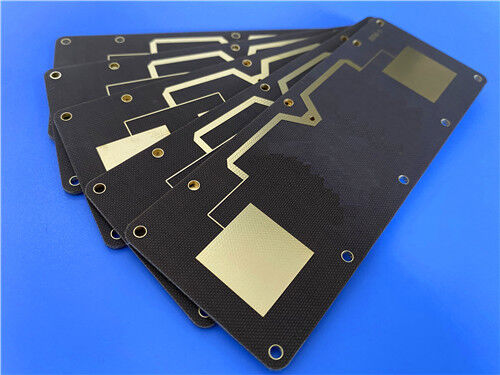

5. Aangepaste 2-laags RF PCB – Volledige Specificatie
Een complete 2-laags RF PCB-oplossing kan worden geleverd op basis van TLX-8. De specificaties worden hieronder weergegeven.
Printplaat Specificaties
| Specificatie |
Detail |
| Printplaat Type |
2-laags RF PCB |
| Basismateriaal |
TLX-8 (0,762 mm / 30 mil kern) |
| Afwerkingsdikte Printplaat |
0,85 mm |
| Afwerkingskopergewicht |
1 oz (35 µm) per laag |
| Afmetingen Printplaat |
76,4 × 98,6 mm (1 stuk) |
| Afmeting Tolerantie |
±0,15 mm |
| Minimale Trace / Ruimte |
5 / 7 mils |
| Minimale Gatgrootte |
0,3 mm |
| Dikte Via-plating |
20 µm |
| Oppervlakteafwerking |
Pure Gouden Plating |
| Top Soldeermasker |
Nee |
| Bodem Soldeermasker |
Nee |
| Top Zeefdruk |
Wit |
| Bodem Zeefdruk |
Nee |
| IPC Classificatie |
Klasse 2 |
| Artwork Formaat |
Gerber RS-274-X |
| Testen |
100% Elektrische Test (voor verzending) |
| Beschikbaarheid |
Wereldwijd |
6. Waarom Pure Gouden Afwerking Wordt Gebruikt
Pure gouden plating is gekozen voor deze RF PCB. De voordelen worden hieronder opgesomd.
| Voordeel |
Voordeel |
| Uitstekende soldeerbaarheid wordt geboden |
Een oxidatievrij oppervlak is beschikbaar voor componentbevestiging |
| Draadbonding wordt ondersteund |
RF-componenten die gouden draadbonding vereisen, kunnen worden gebruikt |
| Corrosiebestendigheid wordt geboden |
Koperen sporen worden beschermd in zware omgevingen |
| Lage contactweerstand wordt bereikt |
Dit is geschikt voor randconnectoren en testpunten |
| Lange houdbaarheid wordt gehandhaafd |
Soldeerbaarheid blijft behouden over langere perioden |
7. Waarom Geen Soldeermasker Wordt Gebruikt
| Voordeel |
Voordeel |
| Gewicht wordt verminderd |
Dunne, lichtgewicht printplaten worden bereikt |
| Kosten worden verlaagd |
Soldeermasker aanbrengen wordt geëlimineerd |
| RF-prestaties worden geoptimaliseerd |
Soldeermasker kan impedantie beïnvloeden en verliezen introduceren bij hoge frequenties |
| Bare koperen aarding is mogelijk |
Directe aardingsverbindingen kunnen worden gemaakt |
| Visuele inspectie wordt vereenvoudigd |
Sporen en pads zijn duidelijk zichtbaar |
V1: Wat is de diëlektrische constante van TLX-8?
De proces Dk is 2,55 ±0,04 bij 10 GHz. De Dk-variatie is ongeveer ±2% van -55°C tot 125°C. Deze stabiele Dk zorgt voor consistente impedantiecontrole.
V2: Wat zijn de PIM-prestaties van TLX-8?
PIM wordt gemeten op minder dan -160 dBc. Deze meting wordt uitgevoerd met een vervaardigde PCB-coupon. De test gebruikt 20 watt per kanaal bij 800 en 1800 MHz. Deze uitstekende PIM-prestaties maken TLX-8 ideaal voor basisstationantennes.
V3: Is TLX-8 geschikt voor ruimtevaarttoepassingen?
Ja. TLX-8 heeft een lange geschiedenis in de ruimtevaart. Het is NASA-vermeld voor lage ontgassing. De ontgassingswaarden zijn TML 0,03%, CVCM 0,00% en WVR 0,01%. Het wordt gebruikt in ruimtevaartuigen, satellieten en andere ruimtevaarttoepassingen.
V4: Welke diktes zijn beschikbaar voor TLX-8?
TLX-8 is verkrijgbaar in diktes van 0,064 mm (0,0025") tot 6,35 mm (0,250"). Het kan worden vervaardigd in stappen van 0,005" (0,125 mm). Standaard paneelmaten zijn 18" × 24" (457 mm × 610 mm) en andere maten tot 36" × 48".
V5: Waar kan het officiële TLX-8 gegevensblad worden verkregen?
Het officiële gegevensblad is verkrijgbaar bij AGC (voorheen Taconic). Het contact e-mailadres is agc-ml.info-maltimaterial@agc.com. Ons team kan ook documentatie verstrekken.
Klaar om te beginnen?
TLX-8 ruw laminaat kan worden geleverd. Volledig gefabriceerde 2-laags RF PCB's met pure gouden afwerking en fijne lijncapaciteit kunnen worden vervaardigd.
Neem vandaag nog contact met ons op voor:
Materiaalsampling en testen
Hulp bij RF-circuitontwerp
Impedantieberekening en ontwerpondersteuning
PCB-offertes en DFM-beoordeling
Technische ondersteuning voor uw specifieke toepassing
