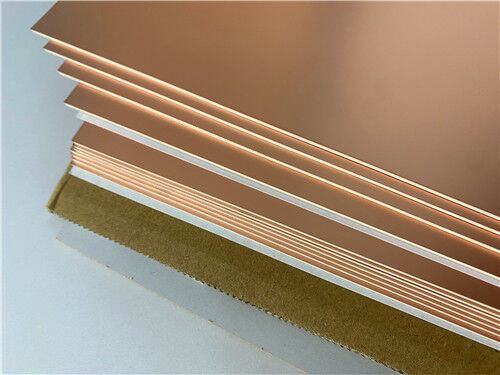

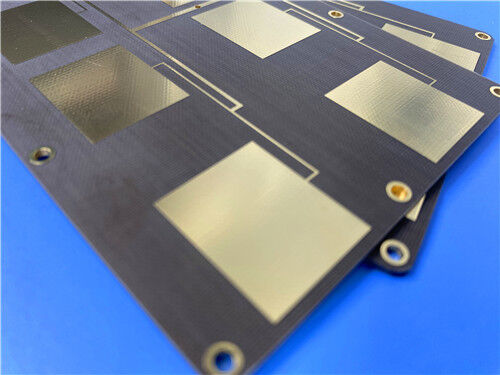

Taconic TLX-8 Hoogvolume Glasvezel Versterkt Magnetron Substraat en Custom dubbelzijdig bekleed koper 50mil dikke PCB met ENIG

Productomschrijving

Wanneer een substraat de trillingen van een ruimtelancering, de extreme temperaturen van een motormodule of de corrosieve omgeving van een oorlogsschipantenne moet overleven, is mechanische versterking niet optioneel, maar essentieel.Taconische TLX-8is eenPTFE-glasvezellaminaatontworpen voor precies deze omstandigheden, waarbij betrouwbare RF-prestaties worden gecombineerd met de dimensionele en mechanische stabiliteit die geweven glasversterking biedt.

TLX-8 is een hoogvolumeantenne materiaalbiedt betrouwbaarheid voor een breed scala aan RF-toepassingen. De veelzijdigheid komt voort uit een ruime keuze aan beschikbare diktes en koperbekledingen, waardoor het geschikt is voormicrogolfontwerpen met een laag aantal lagen. De geweven glasvezelversterking levert mechanische sterkte overal waar een substraat wordt blootgesteld aan zware omstandigheden, terwijl het op PTFE gebaseerde diëlektricum zorgt voor lage verliezen en stabiele elektrische prestaties. Met een lange geschiedenis in de ruimtevaart wordt TLX-8 overal gebruikt waar geweven glasvezelversterking vereist is.

Opmerking: TLX-8 vertoont ongeveer ±2% variatie in Dk van -55°C tot +125°C. Voor toepassingen die een grotere temperatuurstabiliteit vereisen, moet Taconic TSMDS3 worden overwogen.

Toepassingen

TLX-8 is een werkpaard in de wereld van RF/microgolfsubstraten, met typische toepassingen, waaronder:

1. Radarsystemen – Radarfront-ends op de grond, in de lucht en op zee
2. Mobiele communicatie – Basisstationantennes en RF-front-endmodules
3. Magnetrontestapparatuur – Stabiele, herhaalbare testopstellingen en kalibratiestandaarden
4. Microgolftransmissieapparaten - Golfgeleiders, overgangen en voedingsnetwerken
5. Koppelaars, splitters, combiners en versterkers – Passieve en actieve RF-componenten
6. Antennes - Inclusief antennes van oorlogsschepen, hoogtemetersubstraten en in de ruimte geplaatste arrays

De weerstand van het materiaal tegen kruip maakt het bijzonder geschikt voor PWB's die aan behuizingen zijn vastgeschroefd en die tijdens de lancering van de ruimte te maken krijgen met hoge trillingsniveaus. De stralingsweerstand en de lage ontgassing (vermeld op de NASA-website voor materialen met lage ontgassing) ondersteunen ruimtevaarttoepassingen verder.

Aangepaste PCB-productie op TLX-8

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met behulp van Taconic TLX-8 en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 2-laags stijve PCB-implementatie:

PCB-constructiedetails:

Uitstekende PIM-prestaties:

TLX-8 levert uitstekende PIM-waarden in PCB's, gemeten bij minder dan -160 dBc met behulp van een vervaardigde PCB-coupon met 20 watt per kanaal bij 800 en 1800 MHz. Dit maakt hem zeer geschikt voor gevoelige ontvangstpaden in basisstation- en radarantennes.

Lage en stabiele diëlektrische constante:
Met een Dk van 2,55 ± 0,04 bij 10 GHz biedt de TLX-8 strak gecontroleerde impedantie en herhaalbare circuitprestaties. Het materiaal vertoont ongeveer ±2% variatie in Dk van -55°C tot +125°C, voldoende voor de meeste antenne- en filtertoepassingen.

Lage dissipatiefactor:
Een dissipatiefactor van 0,0018 bij 10 GHz minimaliseert de signaalverzwakking in transmissielijnen en ondersteunt efficiënte antennevoedingsnetwerken en passieve componenten met laag verlies.

Uitstekende mechanische en thermische eigenschappen:
De geweven glasvezelversterking zorgt voor mechanische sterkte en weerstand tegen kruip, waardoor TLX-8 geschikt is voor boutverbindingen die onderhevig zijn aan trillingen. Een CTE van 21 ppm/°C in X en 23 ppm/°C in Y (redelijk afgestemd op koper) ondersteunt de betrouwbaarheid van geplateerde doorvoergaten, terwijl de hoge Td (535°C bij 2% gewichtsverlies) een breed verwerkingsvenster biedt.

Lage vochtopname:
Met een percentage van 0,02% absorbeert TLX-8 zeer weinig vocht, waardoor stabiele elektrische eigenschappen behouden blijven in vochtige omgevingen – een essentieel kenmerk voor buiten- en maritieme antennetoepassingen.

Dimensionale stabiliteit:
De dimensionele stabiliteit van 0,06/0,08 mm/M (MD/CD na het bakken) en 0,09/0,10 mm/M (MD/CD na thermische belasting) ondersteunt nauwe registratietoleranties en herhaalbare productieopbrengsten.

Ruimte-erfgoed en milieubestendigheid:
TLX-8 heeft een lange geschiedenis in de ruimtevaart, met stralingsweerstand en lage ontgassingseigenschappen die geschikt zijn voor satelliet- en draagrakettoepassingen. Het is ook bestand tegen de extreme omstandigheden op zee voor antennes van oorlogsschepen en de grote temperatuurbereiken die hoogtemetersubstraten tijdens de vlucht ondervinden.

Kwaliteit en beschikbaarheid

Alle kaarten worden vervaardigd in overeenstemming met de IPC-Klasse-2 kwaliteitsnormen, waardoor een robuuste betrouwbaarheid wordt gegarandeerd voor commerciële, industriële en defensiegerelateerde toepassingen. Voorafgaand aan verzending worden 100% elektrische tests uitgevoerd om de functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzending en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden een snelle doorlooptijd en concurrerende prijzen, terwijl we strikte procescontrole behouden.

Voor vragen over maatwerkstapelingen, paneelformaten, alternatieve diktes, koperen bekledingen of andere configuratiesNeem contact op met ons verkoopteam. Wij staan ​​klaar om uw hoogfrequente printplaatvereisten te ondersteunen.
