AGC Multi Material High-Volume TLX-6 DK 2.65 Glasvezelversterkte Magnetron Substraat & Aangepaste 2-Laags 3.5mil PCB Oplossing

Productomschrijving

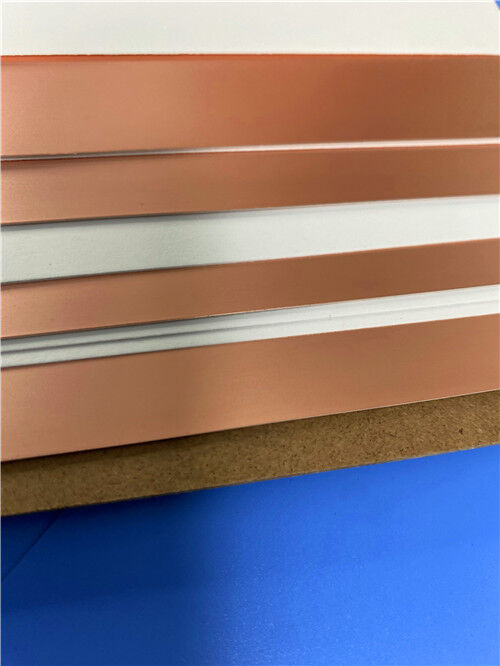

1. Introductie tot TLX-6 Antennemateriaal voor Hoge Volumes



TLX-6 is een PTFE glasvezellaminaat van AGC Multi Material, ontworpen als een antennemateriaal voor hoge volumes dat bewezen betrouwbaarheid levert in een breed spectrum van RF-toepassingen. Als onderdeel van de TLX productfamilie, biedt TLX-6 een diëlektrische constante (Dk) van 2.65 ± 0.04 en is verkrijgbaar in een breed scala aan diktes en koperbekledingsopties, waardoor het een veelzijdig werkpaard is voor microgolfontwerpen met een laag aantal lagen.



Wat TLX-6 onderscheidt, is de geweven glasvezelversterking, die uitzonderlijke mechanische sterkte en dimensionale stabiliteit biedt in zware omgevingen. Dit maakt TLX-6 het materiaal bij uitstek voor toepassingen waarbij substraten extreme omstandigheden moeten doorstaan:



Trillingen bij Lanceerruimtevaart: Weerstand tegen kruip voor printplaten die zijn vastgeschroefd aan behuizingen die hoge trillingsniveaus ervaren.



Blootstelling aan Hoge Temperaturen: Weerstaat verhoogde temperaturen in motormodules.



Stralingsbestendigheid: Bewezen ruimtevaartgeschiedenis met lage ontgassingseigenschappen (zie NASA ontgassingsgegevens).



Extreme Maritieme Omgevingen: Weerstaat zware omstandigheden aan boord van oorlogsschipantennes.



Brede Temperatuurbereiken: Stabiele prestaties voor hoogtemetersubstraten tijdens de vlucht.



Met een Dk-bereik van meer dan 2.45 – 2.65 beschikbaar in de TLX-productlijn, maakt TLX-6 de productie mogelijk van koppelaars, splitters, combiners, versterkers, antennes en andere passieve RF-componenten.



2. Belangrijkste Technische Specificaties (TLX-6)

Eigenschap	Testmethode	TLX-6 Waarde
Diëlektrische Constante (Dk) @ 10 GHz	IPC-650 2.5.5.3	2.65 ± 0.04
Dissipatiefactor (Df) @ 1.9 GHz	IPC-650 2.5.5.5.1	0.0016
Dissipatiefactor (Df) @ 10 GHz	IPC-650 2.5.5.5.1	0.0022
Dk Variatie (-55°C tot +125°C)	—	~ ± 2%





Ontgassingseigenschappen (NASA-Getest)

Eigenschap	Testmethode	Eenheden	TLX-6 Waarde
TML (Total Mass Loss)	ASTM E 595	%	0.09
CVCM (Collected Volatile Condensable Material)	ASTM E 595	%	<0.01
WVR (Water Vapor Regain)	ASTM E 595	%	0.06





Zoals gerapporteerd door NASA. TLX heeft een lange ruimtevaartgeschiedenis en wordt gebruikt waar geweven glasvezelversterking vereist is.



3. Voordelen & Onderscheidingen

TLX-6 biedt een aantrekkelijke combinatie van elektrische, mechanische en verwerkingsvoordelen:



Uitstekende PIM-prestaties: Gemeten op minder dan -160 dBc (getest met 20W per kanaal @ 800 en 1800 MHz), wat zorgt voor een schone signaaloverdracht in veeleisende RF-systemen.



Lage & Stabiele Dk: Strak gecontroleerde diëlektrische constante (2.65 ± 0.04) met minimale variatie over temperatuur, wat zorgt voor consistente circuitprestaties.



Lage Dissipatiefactor: Laag verlies bij zowel 1.9 GHz (0.0016) als 10 GHz (0.0022), ter ondersteuning van hoog-efficiënte ontwerpen.



Dimensionaal Stabiel: Glasvezelversterking biedt uitstekende mechanische stabiliteit en weerstand tegen kruip en koude vloei.



Lage Vochtabsorptie: Minimaliseert verschuivingen in diëlektrische eigenschappen in vochtige omgevingen.



UL 94 V-0 Beoordeling: Voldoet aan strenge brandbaarheidsvereisten.



Geoptimaliseerde Koperadhesie: Oppervlaktebehandeling zorgt voor sterke koperbinding voor betrouwbare PCB-fabricage.



Veelzijdige Verwerking: Ondersteunt standaard PCB-productieprocessen die geschikt zijn voor microgolfontwerpen met een laag aantal lagen.

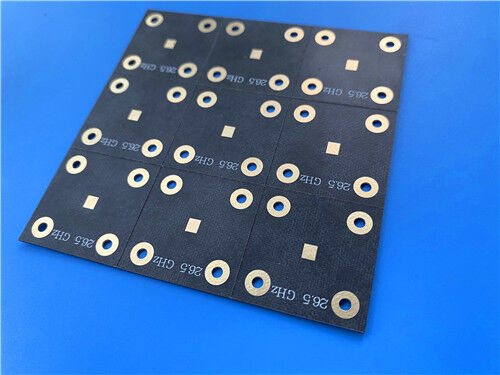

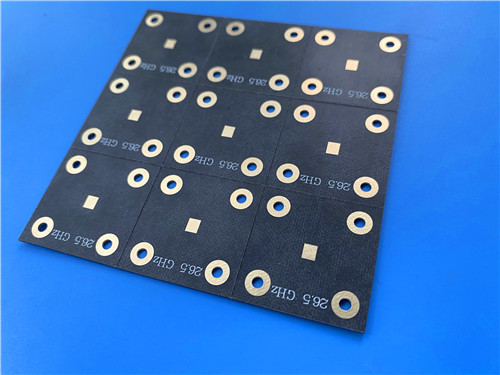

4. Op Maat Gemaakte 2-Laags PCB Oplossing op TLX-6

Gebruikmakend van de uitzonderlijke eigenschappen van TLX-6, bieden we de volgende precisie-ontworpen 2-laags starre PCB-oplossing. Dit ultradunne ontwerp is ideaal voor ruimte-beperkte, hoog-betrouwbare RF- en microgolfapplicaties.





Details PCB Constructie

Parameter	Specificatie
Basismateriaal	AGC TLX-6
Aantal Lagen	2
Afmetingen Afgewerkte Printplaat	105 mm × 98 mm (±0.15 mm)
Dikte Afgewerkte Printplaat	0.2 mm
Minimale Spoor / Ruimte	5 / 7 mils
Minimale Gatgrootte	0.3 mm (alleen doorlopend gat; geen blinde via's)
Kopergewicht Buitenste Laag	1 oz (35 μm)
Dikte Via Beplating	20 μm
Oppervlakteafwerking	Immersie Goud (ENIG)
Bovendruk Silkscreen	Wit
Onderdruk Silkscreen	Geen
Bovenste Soldeermasker	Geen
Onderste Soldeermasker	Geen
Elektrische Testen	100% voor verzending
Geaccepteerde Kwaliteitsstandaard	IPC-Class-2
Artwork Formaat	Gerber RS-274-X
Wereldwijde Beschikbaarheid	Wereldwijde verzending





Ontwerp & Productie Hoogtepunten



Ultradun Profiel: Met slechts 0,2 mm afgewerkte dikte en een kern van 3,5 mil (0,089 mm) biedt deze PCB een uitzonderlijk laag profiel, lichtgewicht oplossing, ideaal voor compacte antenne-arrays, koppelaars en draagbare RF-apparaten.



Fijne Kenmerk Mogelijkheid: Ondersteunt 5/7 mil spoor/ruimte en 0,3 mm micro-via's, waardoor dichte RF-circuitlay-outs met uitstekende signaalintegriteit mogelijk zijn.



Koperlagen met Laag Verlies: 1 oz (35 μm) koper aan beide zijden biedt een hoge geleidbaarheid, terwijl de geoptimaliseerde oppervlaktebehandeling zorgt voor sterke hechting en betrouwbare etsing.



Betrouwbare Verbindingen: De Immersion Gold afwerking levert een vlak, oxidatiebestendig en zeer soldeerbaar oppervlak, wat zorgt voor een robuuste componentbevestiging en betrouwbaarheid op lange termijn.



Uitstekende PTH Betrouwbaarheid: Met 20 μm via-beplating en de lage vochtabsorptie en dimensionale stabiliteit van het materiaal, biedt de PCB een uitstekende integriteit van de doorlopende gaten.



Strikte Kwaliteitscontrole: Elke printplaat ondergaat 100% elektrische testen en wordt vervaardigd volgens IPC-Class-2 normen, wat consistente kwaliteit garandeert.





5. Typische Toepassingen

TLX-6 wordt uitgebreid gebruikt in een breed scala aan RF- en microgolfapplicaties, waaronder:



Radarsystemen: Grond-, lucht- en zee-radarmodules.



Mobiele Communicatie: Basisstationantennes, filters en combiners.



Microgolf Testapparatuur: Kalibratie-armaturen en meetapparaten.



Microgolf Transmissie Apparaten: Koppelaars, splitters en vermogensverdelers.



Passieve Componenten: Versterkers, mixers en filters.



Antennesystemen: Patchantennes, array-antennes en GPS/GNSS-antennes.



Ruimte & Defensie: Satellietcommunicatiesystemen, oorlogsschipantennes en hoogtemetersubstraten.





6. Conclusie

Als gespecialiseerde leverancier van op maat gemaakte hoogfrequente printplaten combineren we de bewezen prestaties van AGC TLX-6 – een PTFE laminaat met glasvezelversterking voor hoge volumes en een lange ruimtevaartgeschiedenis – met onze precisieproductiemogelijkheden om wereldklasse PCB-oplossingen te leveren. Ons ultradunne 2-laags aanbod maakt volledig gebruik van de stabiele diëlektrische eigenschappen, het lage verlies, de uitstekende PIM-prestaties en de mechanische robuustheid van TLX-6, waardoor uw RF- en microgolfontwerpen de hoogste niveaus van prestaties en betrouwbaarheid bereiken.



Of u nu antennes ontwikkelt voor mobiele communicatie, radarsystemen, satelliet payloads of defensie-elektronica, ons engineeringteam staat klaar om uw project te ondersteunen. Neem vandaag nog contact met ons op voor technische consultaties, monsters of volumebestellingen. We kijken ernaar uit om uw vertrouwde partner te zijn in hoogfrequente innovatie.
