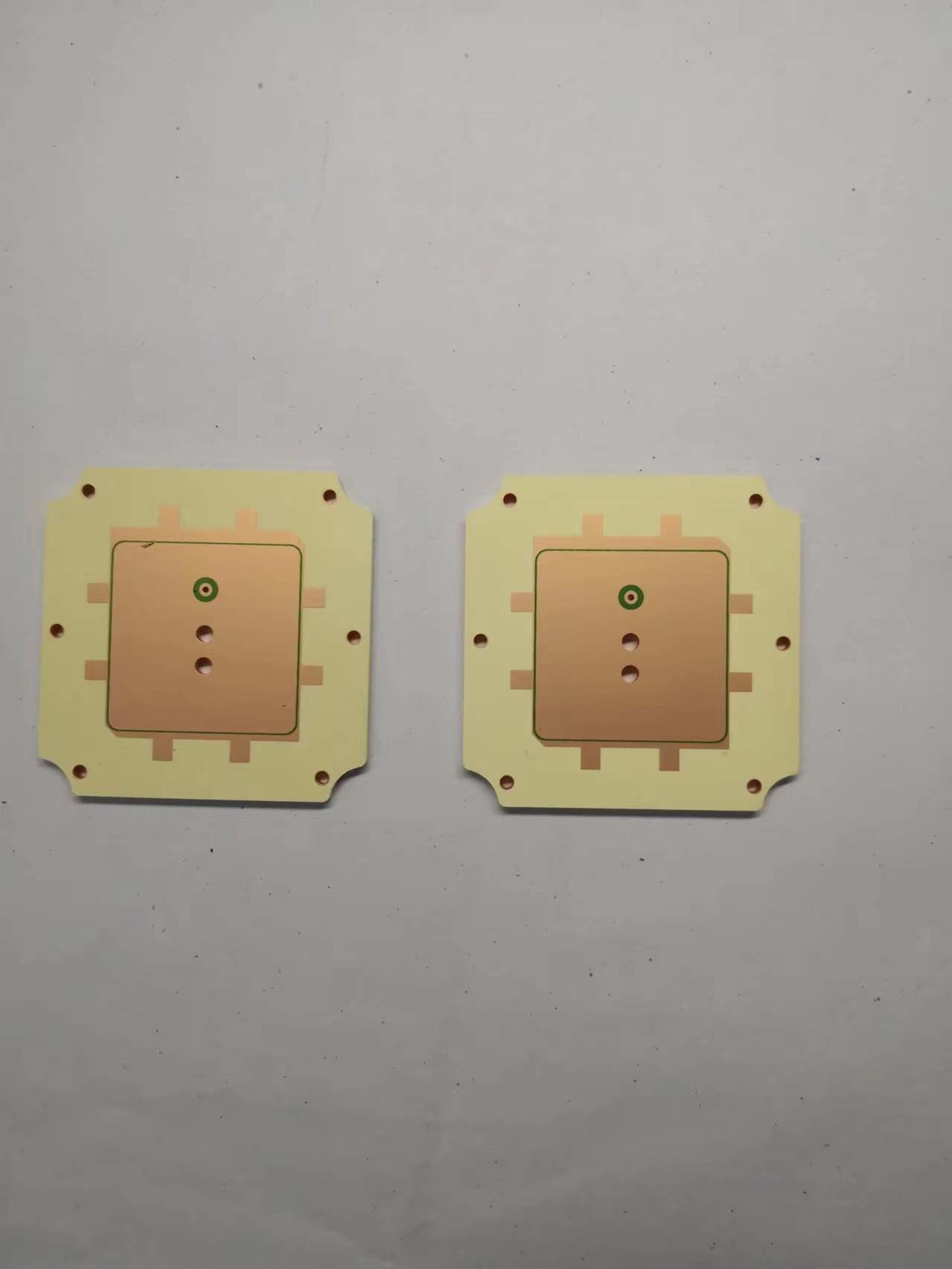

TP2000 PCB Afgeronde dikte 10 mm Dubbelzijdig 1 oz koper cu gewicht met ENIG

In deze dynamische wereld van elektronische apparaten kan de keuze van het materiaal van een printplaat (PCB) het succes van uw project beïnvloeden.Maak je klaar om te duiken in het buitengewone rijk van TP2000 PCB materiaal, waar uitdagingen op het gebied van hoge temperaturen en miniaturiseringsdoelstellingen een perfecte match vinden.

TP2000 PCB materiaal onthuld:

TP2000 PCB-materiaal combineert de sterkte van keramische en polyfenyleeneetherhars (PPO), waardoor een groot aantal opmerkelijke eigenschappen ontstaat:

• Keramische/PPO-compositie: TP2000 benut de gecombineerde kracht van keramische en PPO-hars, waardoor uitzonderlijke thermische stabiliteit, mechanische veerkracht en uitstekende elektrische eigenschappen worden bereikt.
• Dielectrische constante en dissipatiefactor: de dielectrische constante van 20 bij 5 GHz van TP2000 zorgt voor een betrouwbare signaalintegriteit, terwijl de indrukwekkend lage dissipatiefactor van 0 is.002 bij 5 GHz minimaliseert signaalverlies, zelfs in hoogfrequente toepassingen.
• Thermische coëfficiënt DK (TCDK): met een TCDK van -55 ppm/°C behoudt TP2000 een consistent elektrisch vermogen over een breed temperatuurbereik,waardoor het een ideale keuze is voor temperatuurgevoelige omgevingen.
• Coëfficiënt van thermische uitbreiding (CTE): TP2000 beschikt over een evenwichtige CTE, waardoor mechanische spanningen worden geminimaliseerd en problemen zoals vervorming worden verlicht.en 40 ppm/°C in de z-richting.

TP2000 PCB-stapeling en constructie:
TP2000 PCB-materiaal schijnt in 2-laag rigide PCB-ontwerpen, die zowel mechanische sterkte als uitzonderlijke elektrische eigenschappen bieden.

de typische stapel:

• Koperlaag 1: Een robuuste laag met een koperdikte van 35 μm zorgt voor duurzaamheid en efficiënte geleidbaarheid.
• TP2000 Core: Het hart van het PCB, een vaste kern met een dikte van 394 mil (10 mm), garandeert stabiliteit en betrouwbaarheid.
• Koperlaag 2: De laatste laag, ook met een koperen dikte van 35 μm (1 oz), voltooit de stapeling en levert optimale prestaties.

Constructiedetails en specificaties:
Laten we ingaan op de bouwdetails van TP2000 PCB's, en de belangrijkste specificaties onthullen:

• Afmetingen van het bord: TP2000-PCB's zijn vervaardigd met afmetingen van 92 mm x 350 mm, waardoor een evenwicht wordt bereikt tussen compacte vormfactor en efficiënte mogelijkheden voor de lay-out van circuits.
• Minimum Trace/Space: TP2000 maakt ingewikkelde en precieze routingontwerpen mogelijk met een minimale tracebreedte van 8 mils en een minimale ruimtebreedte van 9 mils.
• Minimale gatgrootte: TP2000-PCB's kunnen verschillende componententypen en assemblageprocessen onderbrengen en ondersteunen een minimale gatgrootte van 1,0 mm.
• Via Plating Thickness: TP2000-PCB's zorgen voor solide elektrische verbindingen en optimale signaalintegriteit met een via platingdikte van 20 μm.
• Oppervlakteafwerking: de onderdompelingsgoudoppervlakte geeft TP2000-PCB's een vlak, corrosiebestendig oppervlak voor naadloos solderen en bevestiging van onderdelen.
• Silkscreen en soldeermasker: TP2000-PCB's hebben een schoon en gepolijst uiterlijk door bovenste en onderste silkscreen- en soldeermaskerlagen weg te laten, waardoor het productieproces wordt gestroomlijnd.
• Elektrische test: Elk TP2000-PCB wordt voor 100% elektrisch getest om de hoogste kwaliteits- en betrouwbaarheidstandaarden te waarborgen.

TP2000 PCB statistieken:
Laten we eens ingaan op de statistieken die TP2000 PCB's definiëren:

• Componenten: TP2000-PCB's ondersteunen maximaal 33 componenten, wat hun veelzijdigheid en aanpassingsvermogen weerspiegelt voor verschillende schakelingen.
• Pads and Vias: TP2000-PCB's zijn voorzien van 61 pads, waaronder 36 door-gat pads en 25 bovenste SMT-pads, evenals 41 via's, die een soepele verbinding tussen lagen mogelijk maken.
• Netwerken: TP2000-PCB's ondersteunen 4 netwerken, waardoor efficiënte routing en effectief signaalbeheer mogelijk zijn.
• Kenmerken en toepassingen:

TP2000-PCB-materiaal heeft een reeks eigenschappen die het de optimale keuze maken voor verschillende toepassingen:

• Hoogtemperatuurbestendigheid: TP2000 werkt goed in extreme temperatuuromgevingen en heeft een lange gebruiksduur met een temperatuurbereik van -100°C tot +150°C, waardoor uitzonderlijke prestaties en duurzaamheid worden gewaarborgd.
• Stralingsbestendigheid: TP2000 is stralingsbestendig, waardoor het goed geschikt is voor stralingsgevoelige omgevingen zoals ruimtevaart- en medische apparatuur.
• Machinabiliteit: TP2000 is gemakkelijk te bewerken en ondersteunt verschillende processen zoals boren, draaien, slijpen, snijden en graveren.
• Miniaturiseerde antenne toepassingen: TP2000's uitzonderlijke elektrische eigenschappen en mechanische stabiliteit maken het een uitstekende keuze voor miniaturiseerde antenne ontwerpen.

TP2000 PCB-materiaal opent een wereld van mogelijkheden voor hoge temperatuur en miniaturiseerde toepassingen,het in staat stellen van ingenieurs en ontwerpers om hun visies met vertrouwen en precisie tot leven te brengen.
