Productomschrijving

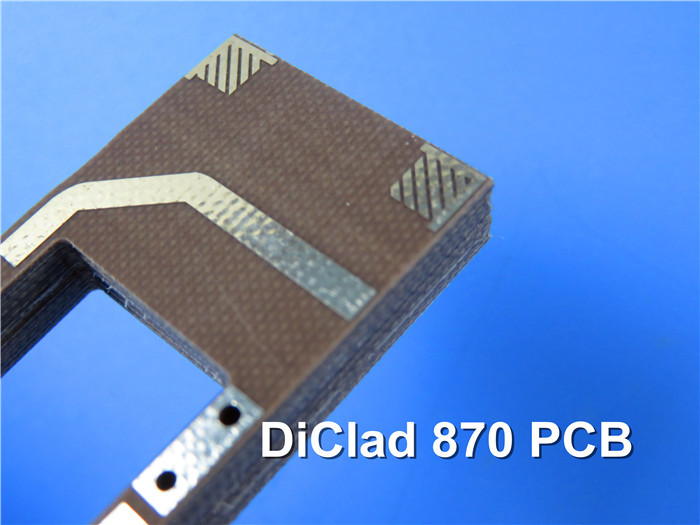

DiClad 870 Microwave PCB met HASL Dubbelzijdig 31mil 0.8mm Dik geen Soldeermasker, geen Zeefdruk
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
Algemene Beschrijving
Dit is een type dubbelzijdige microgolf PCB gebouwd op 31mil DiClad 870 substraten. Het is een eenvoudige printplaat zonder soldeermasker of zeefdruk. De oppervlakteafwerking van de pads is beschermd door Hot Air Soldering Level (HASL), loodvrije type. Het heeft een bordgrootte van 30 mm x 80 mm, 1oz koper afwerking.
Alle open-kortsluitingstests en strikte naleving van IPC-klasse-II normen worden uitgevoerd op de borden voor verzending. Ze worden vacuüm verpakt met een doos van 12 kg en een zak met 25 borden voor verzending.
PCB Parameters
| Parameter |
Waarde |
| Laag Tellingen |
1-32 |
| Substraat Materialen |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc. |
| Maximale Afmeting |
Vliegende test: 900*600mm, Fixture test 460*380mm, Geen test 1100*600mm |
| Buitenlijn Tolerantie |
±0.0059" (0.15mm) |
| PCB Dikte |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte Tolerantie (T≥0.8mm) |
±8% |
| Dikte Tolerantie (t<0.8mm) |
±10% |
| Isolatielaag Dikte |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Minimale Spoor |
0.003" (0.075mm) |
| Minimale Ruimte |
0.003" (0.075mm) |
| Buitenste Koper Dikte |
35μm--350μm (1oz-10oz) |
| Binnenste Koper Dikte |
17μm--350μm (0.5oz - 10oz) |
| Boorgat (Mechanisch) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Afgerond Gat (Mechanisch) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Diameter Tolerantie (Mechanisch) |
0.00295" (0.075mm) |
| Registratie (Mechanisch) |
0.00197" (0.05mm) |
| Aspect Ratio |
12:1 |
| Soldeermasker Type |
LPI |
| Min Soldeermasker Brug |
0.00315" (0.08mm) |
| Min Soldeermasker Klaring |
0.00197" (0.05mm) |
| Plug Via Diameter |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Impedantie Controle Tolerantie |
±10% |
| Oppervlakteafwerking |
HASL,HASL LF,ENIG,Dompeltin,Dompelzilver, OSP, Goudvinger, Puur verguld etc. |
Onze PCB Capaciteit (2023)
| Parameter |
Waarde |
| Laag Tellingen |
1-32 |
| Substraat Materialen |
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; DiClad 880, DiClad 870, DiClad 527; IsoClad 917; CLTE, CLTE-XT, CLTE-AT, CLTE-MW; Nelco N4000, N9350, N9240; SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Polyimide, PET; Metal Core etc. |
| Maximale Afmeting |
Vliegende test: 900*600mm, Fixture test 460*380mm, Geen test 1100*600mm |
| Buitenlijn Tolerantie |
±0.0059" (0.15mm) |
| PCB Dikte |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Dikte Tolerantie (T≥0.8mm) |
±8% |
| Dikte Tolerantie (t<0.8mm) |
±10% |
| Isolatielaag Dikte |
0.00295" - 0.1969" (0.075mm--5.00mm) |
| Minimale Spoor |
0.003" (0.075mm) |
| Minimale Ruimte |
0.003" (0.075mm) |
| Buitenste Koper Dikte |
35μm--350μm (1oz-10oz) |
| Binnenste Koper Dikte |
17μm--350μm (0.5oz - 10oz) |
| Boorgat (Mechanisch) |
0.0079" - 0.25" (0.2mm--6.35mm) |
| Afgerond Gat (Mechanisch) |
0.0039"-0.248" (0.10mm--6.30mm) |
| Diameter Tolerantie (Mechanisch) |
0.00295" (0.075mm) |
| Registratie (Mechanisch) |
0.00197" (0.05mm) |
| Aspect Ratio |
12:1 |
| Soldeermasker Type |
LPI |
| Min Soldeermasker Brug |
0.00315" (0.08mm) |
| Min Soldeermasker Klaring |
0.00197" (0.05mm) |
| Plug Via Diameter |
0.0098" - 0.0236" (0.25mm--0.60mm) |
| Impedantie Controle Tolerantie |
±10% |
| Oppervlakteafwerking |
HASL,HASL LF,ENIG,Dompeltin,Dompelzilver, OSP, Goudvinger, Puur verguld etc. |
Leveren Wij Wereldwijd?
Alle PCB's die via Bicheng Ltd. gekocht kunnen worden, kunnen wereldwijd naar alle niet-embargo landen worden verzonden. Wij kiezen de geschikte verzendpartners voor u uit DHL, FedEx, TNT, UPS, EMS en Aramex
Zijn de Hoogfrequente Materialen Op Voorraad?
We houden de meeste hoogfrequente materialen op voorraad met prototypehoeveelheden, zoals Rogers materiaal met 3000-serie, 4000-serie, 5000-serie, 6000-serie etc., Taconic materiaal met RF-serie, TLX-serie, TLY-serie etc., Wangling materiaal F4B met DK2.2, DK2.65 etc. Aangezien het hoogfrequente materiaal zoveel variëteit heeft, kunt u onze verkopers raadplegen voordat u bestelt.
Kan Ik Mijn Bestelling Ophalen?
Het is absoluut geen probleem om bestellingen van borden of collectie van PCB's van onze locatie op te halen via uw account bij DHL, UPS of FedEx etc. Wij helpen u bij het voorbereiden van de benodigde exportdocumenten of bestanden voor douaneaangifte.
Hoeveel Kost de Levering?
We hebben verschillende vervoerders om uit te kiezen. Meestal kiezen we er een met de beste verzendkosten voor u. Als uw bestelling dringend is, kunnen we helpen bij het kiezen van een expediteur met snelle levertijd.
Kan Ik Mijn PCB's Retourneren?
PCB's zijn onomkeerbare op maat gemaakte producten, het is niet toegestaan om de artikelen te retourneren als er geen kwaliteitsproblemen zijn.
Wanneer Komt Mijn Bestelling Aan?
Alle PCB's worden dezelfde dag verzonden als ze vóór 17:00 uur zijn gefabriceerd. Voor Aziatische klanten kunt u het binnen 2-3 dagen ontvangen, Europese klanten binnen 6-7 dagen en Amerikaanse (Noord en Zuid) binnen 6-7 dagen, echter de vervoerders garanderen dit niet vanwege de complexiteit van het transport.
Moet Ik Tekenen Voor Mijn Pakket?
We verzenden alle bestellingen via DHL, UPS, FedEx, TNT, Aramex of EMS, dus ze zijn volledig getraceerd en vereisen mogelijk een handtekening.
Hoe Kan Ik Mijn Bestelling Volgen?
Zodra uw PCB-borden zijn verzonden, ontvangt u een verzendbevestiging per e-mail van onze verkoopafdeling met een trackingnummer. U kunt dit nummer volgen op hun officiële websites.
Wat Moet Ik Doen Als Mijn Pakket Beschadigd of Verloren Is?
Deze situatie is zeldzaam in onze dagelijkse bedrijfsvoering. De PCB-borden zijn verpakt met bubbelmateriaal aan de binnenkant en met KK-kwaliteit karton aan de buitenkant om uw PCB's te beschermen. Echter, als uw pakket verloren of beschadigd is, moet u onmiddellijk contact met ons opnemen, zodat we contact kunnen opnemen met de vervoerder en een vervangende productie kunnen regelen. Bewaar alle beschadigde items, inclusief beschadigde verpakking, ter referentie.
