RT/duroid® alternatief alternatief? TLY-5 gelamineerd PCB ¢ lager verlies, hogere opbrengsten voor 77GHz radar en avionics

Productomschrijving

Wat is TLY-5?
TLY-5 is een basismateriaal voor avionics en ruimtevaart met een zeer lage dielectrische constante (Dk) vervaardigd door AGC.Het heeft een lichtgewicht geweven glasvezelversterking die een superieure dimensionale stabiliteit biedt in vergelijking met gesneden vezelversterkte PTFE-composites. met een ultralage dissipatiefactor van 0,0009 bij 10 GHz, een Dk van 2,20 ± 0.02, en uitstekende mechanische eigenschappen, is TLY-5 speciaal gebouwd voor millimetergolftoepassingen tot en met 77 GHz, waaronder automotive radar, satellietcommunicatie en ruimtevaartsystemen.

Belangrijkste lessen (op een oogopslag)

Dk (10GHz): 2,20 ± 0,02 (specificeerbaar van 2,17 tot 2,40)

Dissipatiefactor: 0,0009 @ 10GHz

CTE (X/Y/Z): 26 / 15 / 217 ppm/°C

Thermische geleidbaarheid: 0,22 W/m·K

Vochtabsorptie: 0,02% ‡ uitzonderlijk laag

Ontvlambaarheid: UL 94 V-0

NASA-uitgassing: TML, CVCM, WVR allemaal ≤ 0,01%

Belangrijkste onderscheidend element: lichtgewicht geweven glasversterking biedt een superieure dimensionale stabiliteit ten opzichte van gesneden vezel alternatieven, waardoor hogere productieopbrengsten

1Waarom TLY-5 kiezen?

Voor ingenieurs die hoogfrequente circuits ontwerpen met millimetergolffrequenties (Ka-, E-, W-banden) is materiaalkeuze van cruciaal belang om zowel elektrische prestaties als fabricagevermogen te bereiken.TLY-5 voldoet aan deze eisen door middel van vier belangrijke voordelen:

Ultralage dielectrische verliezen: met een dissipatiefactor van 0,0009 bij 10 GHz levert TLY-5 de laagste Df in zijn klasse.Dit vertaalt zich in een minimaal invoegverlies, een kritische factor voor 77GHz-autoraadar en andere millimetergolfantenne-toepassingen waarbij de signaaladmentuiging strikt moet worden gecontroleerd..

Superieure dimensionale stabiliteit: in tegenstelling tot gesneden vezelversterkte PTFE-composites gebruikt TLY-5 een lichte geweven glasvezelmatrix.Hierdoor ontstaat een mechanisch stabiel laminaat dat bestand is tegen veranderingen in afmetingen tijdens de vervaardiging van PCB's, wat resulteert in een hogere productieopbrengst en een consistente prestatie in grote productievolumes.

Consistente en uniforme Dk: de dielectrische constante kan worden gespecificeerd binnen een bereik van 2,17 tot 2.40Deze uniformiteit zorgt voor een voorspelbare impedanticontrole en fase-respons, die essentieel zijn voor antennes met een gefascieerde matrix en beamforming netwerken.

Betrouwbaarheid in de lucht- en ruimtevaartsector: met NASA-uitgassingswaarden (TML, CVCM, WVR) van ≤ 0,01% en UL 94 V-0 ontvlambaarheid,TLY-5 voldoet aan de strenge eisen voor ruimtevaart- en avionics toepassingen.

2Eigenschappen van TLY-5-laminaat

De onderstaande tabel bevat alle elektrische, mechanische, thermische en fysische specificaties voor TLY-5, zoals vermeld in het officiële datasheet.Alle waarden vertegenwoordigen typische gemeten gegevens en zijn bedoeld om de materiaalkeuze te vergemakkelijken.

Notities:

De dielectrische constante kan worden gespecificeerd binnen een bereik van 2,17 tot 2,40 met een tolerantie van ±0,02 voor de meeste diktes.

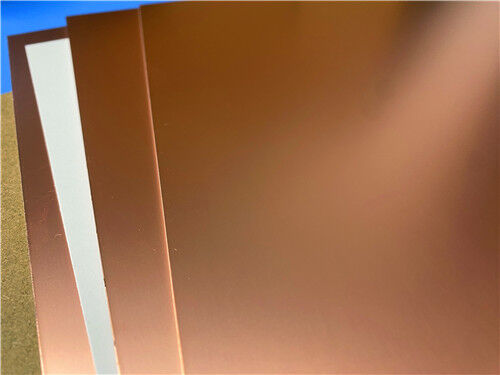

3. Beschikbare diktes en paneldimensies

Standaarddiktes:

0.0035" (0,09 mm)

0.0050" (0,13 mm)

0.0075" (0,19 mm)

0.0100" (0,25 mm)

0.0200" (0,51 mm)

0.0300" (0,76 mm)

0.0600" (1,52 mm)

TLY-5 kan worden geproduceerd in stappen van 0,005" (0,125 mm).

Standaardpaneelgroottes:

12" × 18" (305 × 457 mm)

16" × 18" (406 × 457 mm)

18" × 24" (457 × 610 mm) ¢ standaardpaneelgrootte

16" × 36" (406 × 914 mm)

24" × 36" (610 × 914 mm)

18" × 48" (457 × 1220 mm)

4. PCB-ontwerp case study Van specificatie tot realiteit

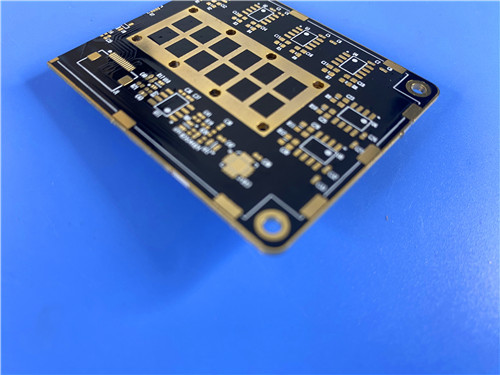

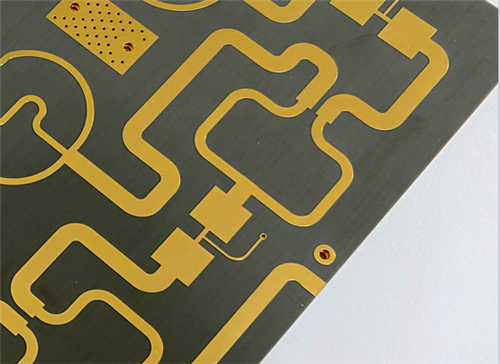

Om te illustreren hoe TLY-5 presteert in een echt ontwerp, is hier een voorbeeld van een 2-laag bord met een afgewerkte dikte van 0,3 mm.

PCB-ontwerpspecificaties

Ingenieursbeginsel voor de belangrijkste specificaties:

Belangrijkste fabricagenota's voor TLY-5:

Boren: De geweven glasvezelconstructie van TLY-5 vereist scherpe karbiedborrels met geoptimaliseerde snelheden en terugtrekkingspercentages.Terwijl de lichte glasversterking het slijtage van gereedschap vermindert in vergelijking met standaard FR-4, zijn de juiste parameters van essentieel belang om boeren te voorkomen en ervoor te zorgen dat de holwanden schoon zijn.

Oppervlaktepreparatie: voor EPIG of andere afwerkingen gelden standaard PTFE-oppervlaktepreparatietechnieken.

Dimensionele stabiliteit: de geweven glasmatrix biedt een uitstekende dimensionale stabiliteit tijdens de verwerking, wat resulteert in een strakere registratie en hogere opbrengsten in vergelijking met gesneden vezelalternatieven.Dit is met name waardevol voor ontwerpen met dichte via velden (139 vias in dit geval) en fijne toonhoogte componenten.

5. TLY-3FF: De flexibele variant

Voor toepassingen die flexibiliteit van de buigradius vereisen, biedt AGC TLY-3FF, een zeer flexibel laminaat ontworpen voor flexibele of rigide-flex circuits.

Flexibiliteit vergelijkbaar met gesneden vezelversterkte PTFE-laminaten

Laagere verliezen tangent dan traditionele gehaakte vezelversterkte laminaat

Verbeterde laser via formatie mogelijkheden

Behoudt de dimensionale stabiliteit van de standaard TLY-5-serie

Dit maakt TLY-3FF een uitstekende keuze voor draagbare elektronica, opvouwbare antennes en toepassingen waar mechanische buiging vereist is zonder de RF-prestaties op te offeren.

6. Comparatieve positionering Hoe TLY-5 opvalt

In vergelijking met de typische PTFE-composites, versterkt met gesneden vezels, biedt TLY-5 verschillende duidelijke voordelen:

7. Typische toepassingen Waar TLY-5 schijnt

Op basis van zijn eigenschappen en het bovenstaande ontwerp is TLY-5 geschikt voor:

Automobiele radar: sensoren op 77 GHz en 79 GHz voor ADAS en autonome rijsystemen

Satelliet- en cellulaire communicatie: Ka-bandterminals, grondstationapparatuur

Versterkers van vermogen: hoogfrequente RF-vermogenstadia met een laag verlies

LNB's, LNA's, LNC's: geluidsvrije blokken en versterkers voor satellietontvangst

Luchtvaart en luchtvaart: radarhoogtemeters, communicatiesystemen, navigatieapparatuur

Ka-, E- en W-bandtoepassingen: millimetergolfsystemen tot en met 77 GHz

V1: Wat is het dielektrische constantebereik voor TLY-5?

De Dk kan worden gespecificeerd binnen een bereik van 2,17 tot en met 2.40Voor de meeste diktes bedraagt de tolerantie ±0.02, die een uitstekende consistentie biedt voor impedancegestuurde ontwerpen.

V2: Hoe vergelijkt TLY-5 zich met gesneden vezelversterkte PTFE-composites?
TLY-5 maakt gebruik van een lichtgewicht geweven glasvezel matrix, biedt superieure dimensionale stabiliteit en hogere productie-opbrengsten.vergelijkende tests hebben een "drop-in" gelijkwaardig inbrengverlies getoond, waarbij het primaire voordeel de verbeterde verwerkbaarheid is.

V3: Wat is de maximale werkfrequentie voor TLY-5?
TLY-5 wordt met succes ingezet in toepassingen tot 77GHz (automotive radar) en verder, waaronder Ka, E en W banden.

V4: Is TLY-5 geschikt voor ruimtevaarttoepassingen?
Ja, met NASA-afgassingswaarden (TML, CVCM, WVR) van ≤ 0,01% en UL 94 V-0 ontvlambaarheid voldoet TLY-5 aan de eisen van de luchtvaartsector voor ruimtevaart- en avionicsapparatuur.

V5: Wat is het verschil tussen TLY-5 en TLY-3FF?
TLY-3FF is een zeer flexibele variant van TLY-5, ontworpen voor toepassingen die een bochtradius vereisen.Het biedt flexibiliteit vergelijkbaar met gesneden vezellaminaat, terwijl het minder verlies behoudt en de laser via de vorming van de capaciteit verbetert.

V6: Welke koperen gewichten en afwerkingen zijn er beschikbaar?
Standaard koper opties omvatten 1/2 oz en 1 oz, met verschillende behandelingen (ED, CL1, C1).

V7: Zijn alle waarden in de eigenschappentabel gegarandeerd?
De verstrekte gegevens zijn typische gemeten waarden die bedoeld zijn om de materiaalkeuze te vergemakkelijken.

V8: Welke afmetingen zijn er voor TLY-5 beschikbaar?
De standaardgrootte van het paneel varieert van 12" × 18" tot 24" × 36", waarbij de standaard 18" × 24" (457 × 610 mm) is.

Conclusies

TLY-5 van AGC is een aantrekkelijke oplossing voor ingenieurs die hoogfrequente millimetergolfcircuits ontwerpen die ultra lage verliezen vereisen, consistente dielectrische eigenschappen,en uitzonderlijke dimensionale stabiliteitZoals aangetoond door de 2-laag PCB-ontwerpsituatie met een dikte van 0,3 mm, 139 vias,en EPIG-oppervlakteafwerkingTMTLY-5 integreren soepel in standaard fabricageworkflows, terwijl het de elektrische prestaties levert die vereist zijn voor 77GHz-autoraadarMet zijn lichtgewicht geweven glasversterking, is het een zeer geschikt apparaat.TLY-5 komt niet alleen overeen met de elektrische prestaties van gesneden vezel alternatieven, maar overtreft hen in de fabricage en de opbrengst, de op het werk bewezen keuze voor de productie van millimetergolven in grote hoeveelheden.
