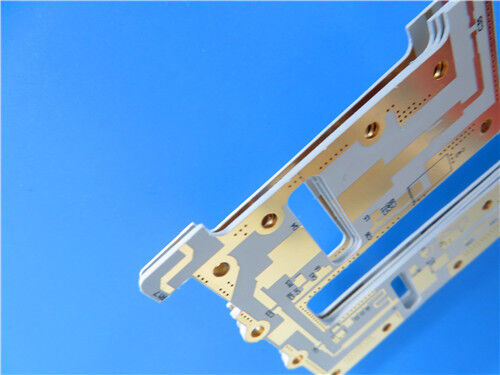

Rogers CLTE-MW Hoogfrequentielaminaat met een kerndikte van 0,102 mm Dubbelzijdig CLTE-MW PCB met Pure Goud Plating voor 5G en andere millimetergolf toepassingen

Productomschrijving

Naarmate 5G- en millimetergolfsystemen naar hogere frequenties gaan, wordt de afstand tussen signaal en aarde een kritieke ontwerpparameter – vaak met een dikte van slechts enkele mils. Het CLTE-MW laminaat van Rogers Corporation is speciaal ontworpen voor deze toepassingen met diktebeperkingen en biedt een hoogwaardig, kosteneffectief materiaal dat verkrijgbaar is in zeven dikte-opties van 3 tot 10 mils.

CLTE-MW laminaten zijn versterkt met gespreid glas, wat samen met een hoge vulstofbelasting helpt om de hoogfrequente glasweefseleffecten op de voortplanting van elektromagnetische golven te minimaliseren. Deze unieke constructie zorgt voor de ideale signaal-naar-aarde-afstand voor 5G en andere millimetergolfapplicaties, terwijl lage verliezen en een uitstekende betrouwbaarheid van doorgeboorde gaten behouden blijven.

Belangrijkste eigenschappen in één oogopslag (CLTE-MW):

Overzicht CLTE-serie

De bredere CLTE™-laminaatfamilie heeft een bewezen uitstekende dimensionale stabiliteit en lage planaire CTE, wat zorgt voor consistente prestaties voor ingebedde weerstanden – een van de laagste variaties die beschikbaar zijn voor PTFE-gebaseerde laminaten. CLTE-laminaten hebben een lange geschiedenis van gebruik met Resistor Foil en zijn verkrijgbaar met een volledig assortiment bekledingssoorten, waaronder elektrodepositie, omgekeerd behandeld koper, gewalst koperfolie, en meer.

Belangrijkste eigenschappen in één oogopslag (CLTE):

De CLTE-serie biedt een lage Z-as CTE van 20 ppm/°C voor een hoge betrouwbaarheid van doorgeboorde gaten, stabiliteit van de diëlektrische constante bij temperatuurverandering en verminderde stress bij bevestiging aan keramische actieve componenten. Het is verkrijgbaar met een zware metalen backing (aluminium, messing en koper) en kan betrouwbaar worden ontworpen met ingebedde weerstandsnetwerken.

Toepassingen

CLTE-MW en de CLTE-serie zijn ontworpen voor veeleisende hoogfrequente toepassingen, met typische toepassingen waaronder:

1. -Commerciële communicatie en avionica
2. -Militaire/luchtvaarttoepassingen
3. -Microgolf voedingsnetwerken
4. -Fasegevoelige elektronische structuren
5. -Satellietcommunicatiesystemen
6. -Passieve componenten (koppelaars, filters & baluns)

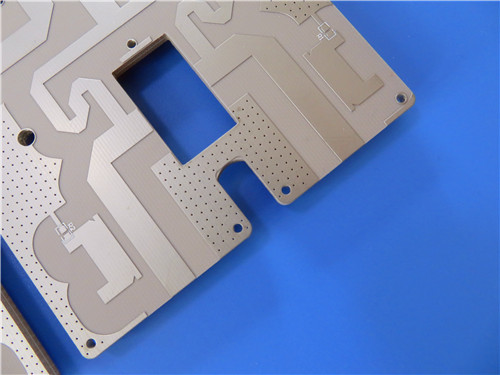

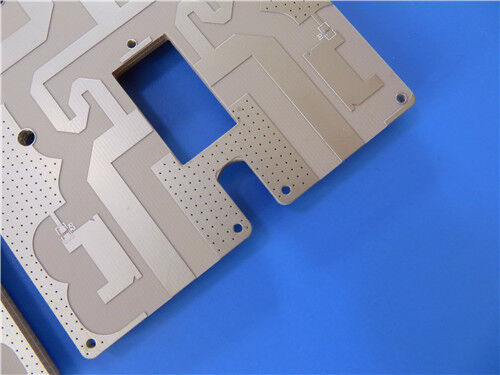

Aangepaste PCB-fabricage op CLTE-MW

Als gespecialiseerde fabrikant van hoogfrequente printplaten bieden wij uitgebreide fabricagediensten met Rogers CLTE-MW en andere geavanceerde materialen. De volgende specificatie beschrijft een representatieve 2-laags ultradunne implementatie:

Details PCB-constructie:

Zeven dikte-opties voor ontwerpvrijheid:

CLTE-MW is verkrijgbaar in zeven dikte-opties van 3 tot 10 mils, wat zorgt voor de ideale signaal-naar-aarde-afstand voor 5G en andere millimetergolfapplicaties. Deze flexibiliteit stelt ontwerpers in staat om de impedantie van transmissielijnen en voortplantingseigenschappen te optimaliseren zonder de elektrische prestaties te compromitteren.

Versterking met gespreid glas:
De versterking met gespreid glas, gecombineerd met een hoge vulstofbelasting, helpt de hoogfrequente glasweefseleffecten op de voortplanting van elektromagnetische golven te minimaliseren. Dit vermindert impedantieverschillen en skew, wat bijzonder belangrijk is in snelle en hoogfrequente circuits.

Lage verliestangens:
Een verliestangens van 0,0015 bij 10 GHz maakt ontwerpen met lage verliezen mogelijk voor millimetergolfapplicaties, wat efficiënte signaaloverdracht ondersteunt in 5G- en satellietcommunicatiesystemen.

Uitstekende betrouwbaarheid van doorgeboorde gaten:
De lage Z-as CTE van 30 ppm/°C zorgt voor een uitstekende betrouwbaarheid van doorgeboorde gaten, zelfs in de ultradunne constructies die mogelijk worden gemaakt door CLTE-MW.

Goede warmteafvoer:
Met een thermische geleidbaarheid van 0,42 W/(m·K) zorgt CLTE-MW voor een goede warmteafvoer in veeleisende ontwerpen, wat een betrouwbare werking ondersteunt in thermisch uitdagende omgevingen.

Mogelijkheid tot ultradunne constructie:
De hier getoonde afwerkingsdikte van 0,2 mm (0,102 mm kern + 2× 35 μm koper) toont de geschiktheid van het materiaal voor toepassingen met strenge diktebeperkingen als gevolg van fysieke of elektrische beperkingen. Dit maakt CLTE-MW ideaal voor compacte, lichtgewicht RF-systemen.

Puur gouden oppervlakteafwerking:
De puur gouden oppervlakteafwerking biedt uitstekende geleidbaarheid, corrosiebestendigheid en draadbinderijmogelijkheden, essentieel voor hoogbetrouwbare RF- en microgolfcircuits.

Kwaliteit en beschikbaarheid

Alle printplaten worden vervaardigd in overeenstemming met IPC-klasse-2 kwaliteitsnormen, wat robuuste betrouwbaarheid garandeert voor commerciële, industriële en defensiegerelateerde toepassingen. 100% elektrische testen wordt uitgevoerd vóór verzending om de functionele integriteit te garanderen.

Onze productiecapaciteit strekt zich uit tot wereldwijde beschikbaarheid, met flexibele verzendings- en logistieke ondersteuning voor zowel prototype- als volumevereisten. Wij bieden snelle doorlooptijden en concurrerende prijzen, terwijl we strikte procescontrole handhaven.

Voor vragen over aangepaste stack-ups, alternatieve diktes binnen het CLTE-MW-bereik (3 tot 10 mils), CLTE-serieconfiguraties, zware metalen backing (aluminium, messing, koper), ingebedde weerstandsnetwerken, of andere vereisten, kunt u contact opnemen met ons verkoop-engineeringteam – wij staan klaar om uw hoogfrequente printplaatvereisten te ondersteunen.
