1. Inhoudelijk overzichtI-Tera® MT40 (Isola)
I-Tera® MT40 is een zeer laagverlies, high-performance gemodificeerd epoxy/FR-4 hars systeem van Isola Group, versterkt met E-glas geweven stof. It is specifically engineered for high-speed digital and RF/microwave printed circuit designs where standard FR-4 falls short but PTFE or hydrocarbon materials are cost-prohibitive or difficult to process .
Belangrijkste materiaalkenmerken
| Kenmerken |
Voordelen |
| Dk = 3,45 (stabiel ±0,05) |
Lage en stabiele dielectrische constante vanaf 2 ¢ 10 GHz ¢ consistent impedans over de frequentie. |
| Df = 0.0031 |
Zeer lage dissipatiefactor |
| Tg (DSC) = 215°C / DMA = 230°C |
Hoge thermische stabiliteit ondersteunt loodvrije montage en 260 ° C piek reflow. |
| Td = 360°C |
Uitstekende thermische afbraakbestendigheid robuust voor harde werkomgevingen. |
| Stabiel Dk van -55°C tot +125°C |
Consistente elektrische prestaties bij extreme temperaturen zijn essentieel voor outdoor en automotive toepassingen. |
| FR-4-proces compatibel |
Geen natrium etching of plasma ontmaaiing vereist. Standaard FR-4 productielijnen. |
| CAF-resistent |
Vermijdt de vorming van geleidende anodische filamenten, die van cruciaal belang zijn voor hoogspannings- en fijnspitsontwerpen. |
| Meerdere terugstroming mogelijk |
Ondersteunt meerdere lamineercycli ondersteunt HDI en sequentiële lamineering. |
| RoHS-conform |
Voldoet aan de milieuvoorschriften. |
2. Materiaalgegevensblad Consolideerde eigenschappen (I-Tera MT40)
| I-Tera® MT40 |
| Vastgoed |
Typische waarde |
Eenheden |
Testmethode |
| Metrische (Engels) |
IPC-TM-650 (of zoals vermeld) |
| Glasovergangstemperatuur (Tg) volgens DSC |
215 |
°C |
2.4.25C |
| Glastransitie temperatuur (Tg) volgens DMA |
230 |
°C |
2.4.24.4 |
| Temperatuur van de glazen overgang (Tg) volgens TMA |
210 |
°C |
2.4.24C |
| Afbraaktemperatuur (Td) door TGA @ 5% gewichtsverlies |
360 |
°C |
2.4.24.6 |
| Tijd tot delaminatie door TMA (koper verwijderd) |
A. T260 |
> 60 |
De notulen |
2.4.24.1 |
| B. T288 |
| Z-as CTE |
A. Pre-Tg |
55 |
ppm/°C |
2.4.24C |
| B. Na Tg |
290 |
ppm/°C |
| C. 50 tot 260°C, (totale expansie) |
2.8 |
% |
| X/Y-as CTE |
Pre-Tg |
12 |
ppm/°C |
2.4.24C |
| Warmtegeleidbaarheid |
0.61 |
W/m·K |
ASTM E1952 |
| Thermische spanning 10 sec @ 288oC (550.4oF) |
A. ongehaald |
Pass. |
Pass Visueel |
2.4.13.1 |
| B. gegraveerd |
| Dk, Permittiviteit |
A. @ 2 GHz |
3.45 |
— |
2.5.5.5 |
| B. @ 5 GHz |
| C. @ 10 GHz |
| Df, verliezen tangent |
A. @ 2 GHz |
0.0031 |
— |
Bereskin Stripline |
| B. @ 5 GHz |
| C. @ 10 GHz |
| Volumeweerstand |
C-96/35/90 |
1.33 x 10^7 |
MΩ-cm |
2.5.17.1 |
| Oppervlakteweerstand |
C-96/35/90 |
1.33 x 10^5 |
MΩ |
2.5.17.1 |
| Dielectrische afbraak |
45.4 |
kV |
2.5.6B |
| Arcweerstand |
139 |
- Een seconde. |
2.5.1B |
| Elektrische sterkte (gelamineerd & gelamineerd prepreg) |
45 (1133) |
kV/mm (V/mil) |
2.5.6.2A |
| Vergelijkende traceringsindex (CTI) |
3 |
Klasse (volts) |
UL 746A |
| ASTM D3638 |
| Peelsterkte |
1 oz. EDC-folie |
1.0 (5.7) |
N/mm (lb/inch) |
2.4.8C |
| Buigkracht |
A. Lange richting |
490 (71.0) |
MPa (kpsi) |
2.4.4B |
| B. Kruisrichting |
400 (58,0) |
| Treksterkte |
A. Lange richting |
269 (39.0) |
MPa (kpsi) |
ASTM D3039 |
| B. Kruisrichting |
241 (35.0) |
| Young's Modulus |
A. Lange richting |
3060 |
KSI |
ASTM D790-15e2 |
| B. Kruisrichting |
2784 |
| Poisson's ratio |
A. Lange richting |
0.234 |
— |
ASTM D3039 |
| B. Kruisrichting |
0.222 |
| Vochtopname |
0.1 |
% |
2.6.2.1A |
| Ontvlambaarheid (gelamineerd & gelamineerd prepreg) |
V-0 |
Rating |
UL 94 |
| Relatieve thermische index (RTI) |
130 |
°C |
UL 796 |
Opmerking: De Dk/Df-waarden zijn stabiel van -55 °C tot +125 °C tot en met de frequenties in de W-band (75-110 GHz).
Standaardbeschikbaarheid
| Parameter |
Opties |
| Standaarddijkte van het laminaat |
10, 20, 30, 60 mil (0.25, 0.51, 0.76, 1,5 mm) 254 mm (10 mil) hier gebruikt |
| Type koperen folie |
HVLP (VLP2) ≤2,5 μm Rz JIS, RTF (Reverse Treat Foil), HTE Grade 3, Ingebedde weerstandsfolie |
| Koperen gewicht |
1⁄2 oz, 1 oz, 2 oz (18, 35, 70 μm) ¢ 1 oz hier gebruikt |
| Glasstof |
E-glas, vierkant geweven glas, mechanisch verspreid glas |
| Prepreg |
Verkrijgbaar met gereedschapspanelen, vochtbeveiligde verpakking |

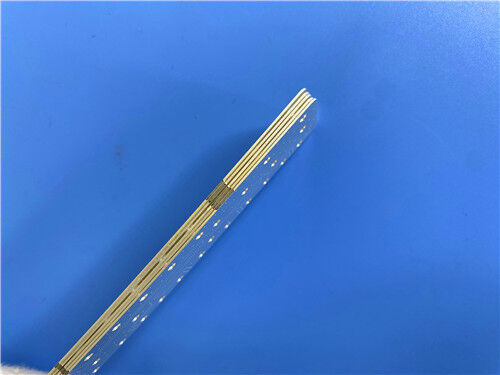

3. Custom PCB ¢ Dubbellaag I-Tera MT40 met gecastelleerde randen
Dit dubbellagig bord toont ons vermogen om met hoogfrequente materiaalverwerking om te gaan, HVLP-koperfolie selectie en castellate randfabricatie voor module toepassingen.
Basisvoorschriften
| Artikel 1 |
Specificatie |
| Aantal lagen |
2 lagen |
| Basismateriaal |
Isola I-Tera MT40 ️ 0,254 mm (10 mil) gelamineerd |
| Afgesloten kopergewicht |
1 oz / 1 oz (boven en beneden) |
| Type koperen folie |
HVLP (VLP2) ≤ 2,5 μm Rz JIS voor een laag geleiderverlies |
| Oppervlakte afwerking |
Onderdompeling zilver uitstekend voor RF toepassingen, lage contactweerstand |
| Soldeermasker |
Groen (beide zijden) |
| Zilkscherm (boven) |
Wit, olievrij schoon, geen risico op verontreiniging |
| Zilkscherm (onder) |
Geen, olievrij ️ kaal oppervlak voor optimaal solderen |
| Panelgrootte |
108 mm × 35 mm (1 stuk) |
met een vermogen van meer dan 50 W
Castelleerde gaten zijn halfgaten langs de bordrand, ontworpen voor soldeer-down moduleverbindingen.Zij zorgen voor een zichtbaar soldeerfilet dat optisch kan worden geïnspecteerd een aanzienlijk kwaliteitsvoordeel ten opzichte van LGA-aansluitingen (land grid array) .
HDI en capaciteit voor sequentiële laminatie
I-Tera MT40 ondersteunt HDI microvia-constructie en sequentiële lamineerprocessen.De dimensionale stabiliteit onder meerdere perscycli een direct voordeel van de met glas versterkte architectuur ten opzichte van PTFE maakt het in de productie voorspelbaarder dan alternatieven voor PTFE .
4Waarom I-Tera MT40 voor dit ontwerp?
| Verplichting |
Hoe I-Tera MT40 het aanpakt |
| Integriteit van het RF/microgolfsignaal |
Df = 0,0031 minimaliseert het invoegverlies |
| Temperatuurstabiele prestaties |
Dk stabiel van -55 °C tot +125 °C tot en met W-band essentieel voor buiten/automotive |
| Kosteneffectief alternatief voor PTFE |
FR-4-proces compatibel ∙ geen natriumetsen of plasma-afsmeer nodig |
| Laag geleiderverlies |
HVLP-koperfolie (≤2,5 μm Rz) vermindert ruwheid door ruwheid veroorzaakt verlies |
| Ontwerp van een edgemontage module |
Met gecastelleerde randen is een betrouwbare verbinding mogelijk |
| Meerdere terugstromen mogelijk |
Ondersteunt sequentieel lamineeren en meerdere assemblagecycli |
| CAF-weerstand |
Vermijdt de vorming van geleidende anodische filamenten |
Toepassingsgebieden
- RF/microgolfmodules
- 5G kleine cellen / basisstations
- Automobiele radarsensoren
- Digitale modules met hoge snelheid
- IoT / draadloze modules
- Medische hulpmiddelen
V1: Wat maakt I-Tera MT40 anders dan standaard FR-4?
A: I-Tera MT40 biedt aanzienlijk lagere Dk (3,45 vs. ~4,5) en Df (0,0031 vs. ~0,015 ∼0,020), hogere Tg (215°C vs. 170 ∼180°C),en stabiel Dk over temperatuur en frequentie .
Vraag 2: Is een speciale verwerking van I-Tera MT40 vereist, zoals PTFE-materialen?
A: Nee. In tegenstelling tot PTFE, vereist I-Tera MT40 geen natrium etching of plasma desmear voor de voorbereiding van het gat. Het verwerkt met behulp van standaard FR-4 fabricage technieken.
Vraag 3: Waarom HVLP-koperfolie voor dit ontwerp?
A: HVLP (VLP2) koper heeft ≤ 2,5 μm oppervlakkrapheid (Rz JIS), waardoor geleiderverlies bij hoge frequenties wordt verminderd.HVLP wordt ten opzichte van standaard HTE-folie sterk verkozen.
V4: Wat zijn gecastelde randen en waarom worden ze gebruikt?
A: De kanten van het bord zijn met halfgaten bekleed, zodat de modules kunnen worden gelast.Ze zorgen voor een zichtbaar soldeerfilet dat optisch kan worden geïnspecteerd een aanzienlijk kwaliteitsvoordeel ten opzichte van LGA-aansluitingen.
V5: Wat is de minimale boordadiameter voor gecastelleerde gaten?
A: Minimaal 0,6 mm wordt aanbevolen, bij handsoldering wordt de voorkeur gegeven aan 0,8 ∼1,0 mm. De wegsnij moet door het exacte centrum van elk geboord gat gaan.
V6: Is Immersion Silver geschikt voor RF-toepassingen?
A: Ja. Immersion zilver biedt een lage contactweerstand, uitstekende soldeerbaarheid en geen nikkelbarrière, waardoor het ideaal is voor RF/microgolftoepassingen.
V7: Wat is de CTE-compatibiliteit van I-Tera MT40 met andere materialen?
A: I-Tera MT40 is thermisch en dimensioneel compatibel met Astra MT77 en Tachyon 100G voor hybride PCB-constructies.
V8: Is de I-Tera MT40 UL-gecertificeerd?
A: Ja. De I-Tera MT40 heeft UL-bestandsnummer E41625 en is 94V-0 ontvlambaar.
