Productomschrijving
Net zoals de naam al aangeeft, is hoge frequentie dat de frequentie relatief hoog is, verwijst het over het algemeen naar de frequentie van >=300 MHz (d.w.z. golflengte <=1m), dat wil zeggen de gebruikelijke radiofrequentieband.De elektromagnetische golf met een frequentie >= 1 GHz wordt microgolven genoemd.
Typische frequenties voor draadloze toepassingen:
* Huidige mobiele: 0.9 GHz - 2 GHz
* 3G-systemen: 2,5 GHz
* Bluetooth: 2,5 GHz
* GPS: 12.6GHz
* LMDS: 24 GHz en 40 GHz
* Automotive: 77GHz
Markt: RFID, draadloze communicatie, basisstation en antenne, versterker, producten, consumentenelektronica.
Hoogfrequente printplaat of microgolf PCB verwijst naar de printplaat die is gemaakt op de koperen beklede plaat van het hoogfrequente (microgolf) substraat.meerlagig karton en gemengde structuur.

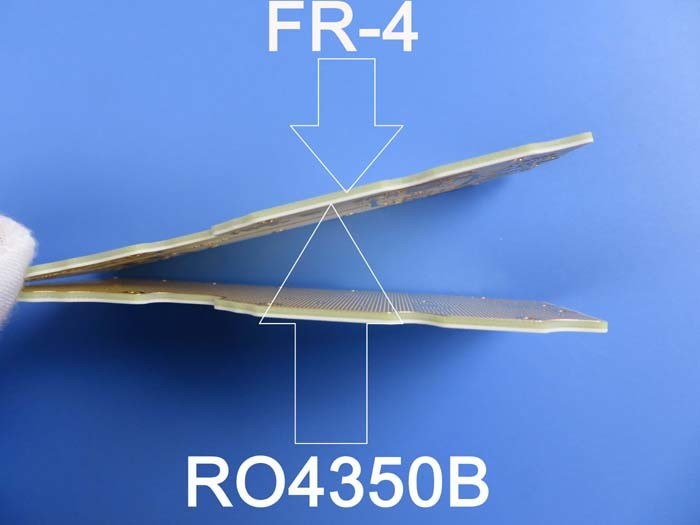

Gemengde structuur omvat hoogwaardig speciaal substraat, PP-plaat + gewone prestatieplaat en PP-plaat gemengde persplaat; hoogfrequente substraat + gewone FR4-substraat;hoogfrequente substraat + metaalbasis enz..

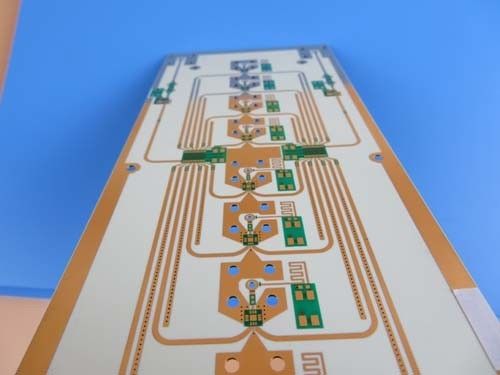

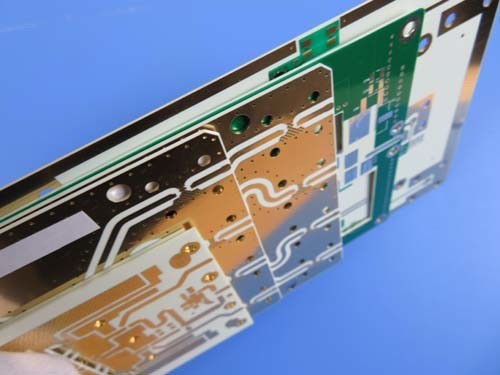

PCB Case: High Frequency PCB. 10 mil RO4350B Circuit Board. Immersion Gold RF PCB.
(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)
Algemene beschrijving
Dit is een type dubbelzijdig PCB gebouwd op 10mil RO4350B substraat met Tg 280°C voor de toepassing van Mobile Signal Booster.3 mm dik afgewerkt met wit zijderap over groen soldeermasker en onderdompeling goud zijn geplaatst op padsHet basismateriaal wordt gebruikt van Rogers Corp, het hele bord levert 1 per paneel. ze worden vervaardigd volgens IPC 6012 klasse 2 met behulp van geleverde Gerber data. elk 100 panelen worden verpakt voor verzending.
Kenmerken en voordelen
De dielektrische constante (DK) is laag en stabiel, zodat de signaaloverdracht zonder vertraging goed is;
De eigenschap van een laag dielectrisch verlies zorgt ervoor dat het signaalverlies op een lager niveau blijft, waardoor de signaaloverdracht van de gehele apparatuur uitstekend is;
een laag thermisch coëfficiënt van dielectrische constante;
een lage Z-asverruiming;
SMT-proces is bestand tegen reflow soldering, bestand tegen verwerking;
Een goede oxidatiebestendigheid en een goede warmteafvoer;
Het voldoen aan uw PCB-behoeften van prototype tot massaproductie;
16000 vierkante meter werkplaats;
Op tijd leveren: >98%
Klachten van klanten: < 1%
Toepassing
RF-zender, antenne met meerdere koppelingen, RF-identificatie, trunkversterker
Parameter en gegevensblad
| PCB-grootte |
120 x 75 mm = 1 stuks |
| BOARD-TYPE |
Double-sided PCB |
| Aantal lagen |
2 lagen |
| Op het oppervlak gemonteerde componenten |
- Jawel. |
| Door middel van gaten |
- Jawel. |
| LAYER STACK |
koper ------- 18um ((0,5 oz) + plaat TOP-laag |
| RO4350B 0,254 mm |
| koper ------- 18um ((0,5 oz) + plaat BOT-laag |
| Technologie |
|
| Minimaal spoor en ruimte: |
9 mil / 4 mil |
| Minimale / maximale gaten: |
0.25 mm / 1,0 mm |
| Aantal verschillende gaten: |
3 |
| Aantal boorgaten: |
92 |
| Aantal geslepen gletsjes: |
0 |
| Aantal interne uitsnijdingen: |
0 |
| Impedantieregeling: |
- Nee. |
| Aantal gouden vingers: |
0 |
| Materiaal voor het bord |
|
| Glas epoxy: |
RO4350B Tg280°C, er<3.48Rogers Corp. |
| Eindfolie externe: |
1.0 oz |
| Eindfolie intern: |
N/A |
| Eindhoogte van PCB: |
0.3 mm ± 0.1 |
| Gelaagd en bekleed |
|
| Oppervlakte afwerking |
onderdompelingsgoud |
| Soldeermasker: |
TOP en BOT 12 micron Minimum |
| Kleur van het soldeermasker: |
Groen, PSR-2000GT600D, Taiyo geleverd. |
| Type soldeermasker: |
LPSM |
| CONTOUR/SNIJTING |
Routing |
| Markering |
|
| Zijde van de legende van het onderdeel |
TOP en BOT. |
| Kleur van de component Legende |
Wit, IJR-4000 MW300, merk Taiyo |
| Naam of logo van de fabrikant: |
Op het bord gemarkeerd in een dirigent en met benen Vrije zone |
| VIA |
Geplaatst door een gat (PTH), minimale grootte 0,25 mm. Via tent. |
| Vlambaarheidsklasse |
Uitsluitend voor voertuigen met een voertuigvergunning. |
| DIMENSIE-TOLERANTIE |
|
| Omvang van de contour: |
0.0059" |
| Platenplatering: |
0.0029" |
| Tolerantie van de boor: |
0.002" |
| TEST |
100% elektrische test voorafgaand aan verzending |
| Type van te leveren kunstwerk |
e-mailbestand, Gerber RS-274-X, PCBDOC enz. |
| Dienstverlening |
Wereldwijd, wereldwijd. |
