Korte Inleiding
RO4350B het Materiaal van de hoge Frequentiekring is glas versterkte koolwaterstof/ceramische die laminaten (niet PTFE) voor de commerciële toepassingen van het prestaties gevoelige, hoge volume wordt ontworpen. Momenteel tweezijdige en multilayer RO4350B-zijn PCB's beschikbaar bij Bicheng-bedrijf. Tweezijdige RO4350B-PCB met dikte 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) en 60mil (1.524mm) zijn de best-sellers. Wij verlenen prototypelooppas, kleine partijen en volumeproductiediensten.
Voordelen
1) Uitstekende hoge frequentieprestaties toe te schrijven aan laag diëlektrisch tolerantie en verlies;
2) Uitstekende dimensionale stabiliteit.
3) Lage thermische coëfficiënt van diëlektrische constante;
4) Lage z-As uitbreiding;
5) Lage in-vlakke uitbreidingscoëfficiënt;
6) Stabiele elektroeigenschappen verusfrequentie;
Toepassingen
1) Demper, Automatische poortinductie;
2) LNB voor directe uitzendingssatellieten;
3) Microfilmantenne, uitgespreid spectrum;
4) Microfilm en cellulaire basisstationantennes en machtsversterkers;
5) Rf-identificatiemarkeringen
6) Uitgespreide spectrumcommunicatiesystemen
7) Boomstamversterker, splitsersmodule enz.

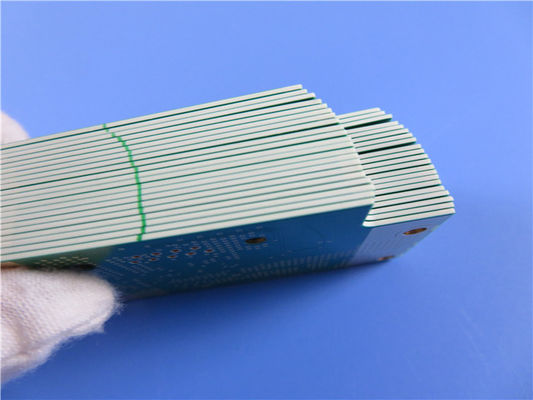

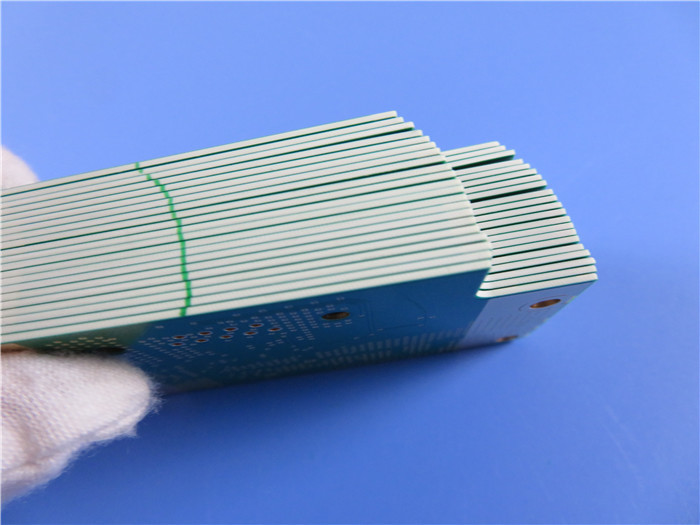

PCB-Geval: Onderdompelings Gouden PCB op 30 mil RO4350B met Dubbele Lagen
(De Gedrukte kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit is een type van tweezijdige die PCB op hoge frequentiesubstraat wordt voortgebouwd met Tg 288°C voor de toepassing van de Module van 4G WiFi. Het is 0,8 mm dik, silkscreen het wit over groen soldeerselmasker. Allen via zijn open aan lucht. De stootkussens worden geplateerd door onderdompelingsgoud. De grondstof wordt gebruikt van Rogers RO4350B, volledige raad die 1 PCB omhoog levert. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
Eigenschappen en voordelen
De diëlektrische constante (DK) is laag en stabiel, zodat is de signaaltransmissie zonder uitstel goed;
De losmaking van koperfolie zal niet veroorzaakt worden door de verandering van koude en hitte toe te schrijven aan de consistentie met de thermische uitbreidingscoëfficiënt van koperfolie;
Uitstekende dimensionale stabiliteit;
Goede temperatuur op hoge temperatuur en lage weerstand (- 192℃-260℃);
UL erkend en richtlijn-Volgzame RoHS;
Elektrotest en hoogspanningstest;
De test van de impedantiecontrole en soldeersel-capaciteit test;
Micro-sectie en thermische stresstest;
Betrouwbaarheidstest, de test van de isolatieweerstand en Ionische verontreinigingstest;
Het voldoen aan van uw PCB-behoeften van prototype aan massaproduktie;
Toepassing
Versterker met geringe geluidssterkte, akoestische opsporingssensoren, Optoelectronic Zenders, 4G-antenne
Parameter en gegevensblad
| PCB-GROOTTE |
67 x 33mm=1PCS |
| RAADStype |
Tweezijdige PCB |
| Aantal Lagen |
2 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 35um (1 oz) de HOOGSTE laag van +plate |
| RO4350B 0.762mm |
| koper - 35um (1oz) + plaatbot Laag |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
5 mil/4,5 mil |
| Minimum/Maximumgaten: |
0,3 mm/4,6 mm |
| Aantal Verschillende Gaten: |
7 |
| Aantal Boorgaten: |
105 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
nr |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
RO4350B Tg280℃, ER<3>
|
| Definitieve externe folie: |
1,5 oz |
| Definitieve interne folie: |
N/A |
| Definitieve hoogte van PCB: |
0,8 mm ±10% |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelingsgoud |
| Het soldeerselmasker is van toepassing: |
BOVENKANT, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000GT600D, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.3mm. Aan het licht gebracht soldeerselmasker |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
